Реферат



Изобретение позволяет улучшить качество очистки поверхности им пульсной струей газообразного рабочего агента, истекающего из сопла, имеющего мозможность поворота вокруг своей оси для увеличения воны воздействия . Система подачи к соплу импульсной струи включает в себя накопительную емкость, полость которой сообщена с рабочей полостью пневмопривода. Шток пневмопривода взаимодействует с храповым механизмом поворота сопла. Поворот сопла происходит в период между импульсами на определенный угол, что обеспечивает равномерность очистки поверхности . 2 ил. to QD 00 00

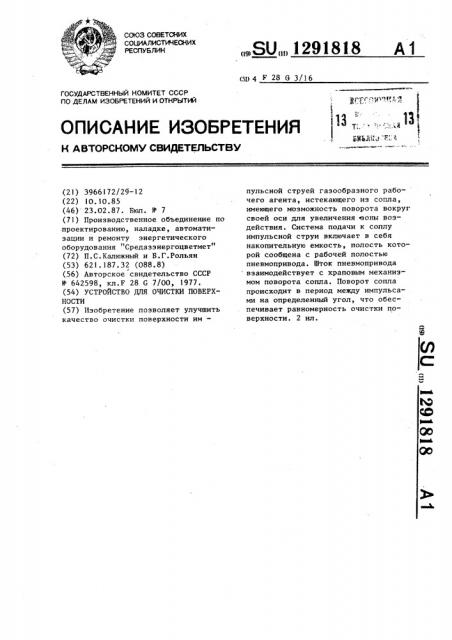

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 F 28 6 3/)6

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3966172/29-12 (22) 10.10.85 (46) 23.02.87. Бюл. У 7 (71) Производственное объединение по .проектированию, наладке, автоматизации и ремонту энергетического оборудования "Средазэнергоцветмет" (72) П.С.Калюжный и Б.Г.Рольян (53) 621.187.32 (088.8) (56) Авторское свидетельство СССР

N - 642598, кл.F 28 С 7/00, 1977. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПОВЕРХНОСТИ (57) Изобретение позволяет улучшить качество очистки поверхности им—

„„SU„„1291818 А 1 пульсной струей газообразного рабочего агента, истекающего из сопла, имеющего мозможность поворота вокруг своей оси для увеличения воны воздействия. Система подачи к соплу импульсной струи включает в себя накопительную емкость, полость которой сообщена с рабочей полостью пневмопривода. Шток пневмопривода взаимодействует с храповым механизмом поворота сопла. Поворот сопла происходит в период между импульсами на определенный угол, что обеспечивает равномерность очистки поверхности. 2 ил.

Изобретение относится к очистке устройствами с вращающимися рабочими органами при использовании струй газа для обеспечения вибрации очищаемого объекта и может быть использовано в энергетике и других отраслях народного хозяйства.

Целью изобретения является улучшение качества очистки.

На фиг.! изображено предложенное устройство, общий вид; на фиг. 2— то же, вид сверху.

Устройство для очистки поверхности имеет сопло 1, систему подачи к соплу импульсной струи газообразного рабочего агента и взаимодействующий с соплом пневмопривод вращения, рабочая полость которого сообщена с . системой подачи рабочего агента.

Система подачи рабочего агента состоит из накопительной емкости 2 и патрубка 3 для подвода рабочего агента. Накопительная емкость 2 имеет быстродействующий клапан 4 и средство 5 для быстрого сброса давления из надклапанной полости быстродействующего клапана 4. Надклапанная полость быстродействующего клапана 4 соединена с патрубком 3 посредством трубопровода 6, а основная полость накопительной емкости .сообщена с патрубком 3 через дроссель 7.

В качестве пневмопривода может быть применена диафрагменная пневмокамера 8, шток 9 которой может совершать возвратно-поступательное перемещение.

Рабочая полость пневмопривода 8 сообщена с надклапанной полостью быстродействующего клапана 4 трубопроводом 10.

Шток 9 взаимодействует с соплом ползуна ll и храпового механизма, состоящего из закрепленных на фланце 12 сопла 1 цевок 13, с которыми взаимодействуют закрепленные на конце ползуна 11 собачки 14.

С целью уменьшения хода штока на конце ползуна 11 установлены две собачки 14, Устройство работает следующим образом.

Патрубок 3 подключают к источнику рабочего агента под давлением. Рабочий агент поступает по трубопроводу

6 в надклапанную полость быстродействующего клапана 4 и через дроссель 7

9!818 снова.

5 !

О !

30 г в основную полость накопительной емкости. Дроссель 7 необходим для того, чтобы давление в надклапанной полости быстродействующего клапана 4 поднималось быстрее, чем в основной полости накопительной емкости 1.

Часть рабочего агента иэ надклапанной полости быстродействующего клапана 4 по трубопроводу 10 поступает в рабочую полость диафрагменной пневмокамеры 8.

При этом шток 9, перемещаясь поступательно, толкает ползуи 11, а одна из собачек 14, взаимодействуя с одной из цевок 13, поворачивает сопло

1 на угол, равный углу между двумя соседними цевками 13. Когда давле- ние в основной полости накопительной емкости 2 достигает рабочей величины, срабатывает средство для быстрого сброса давления из надклапанной полости быстродействующего клапана 4.

Последний при этом открывается и рабочий агент истекает из сопла 1 импульсной струей, обеспечивая очистку поверхности .путем сдувания и вибрации в результате воздействия фронта звуковой волны. Шток 9 с ползуном 11 и собачками 14 возвращается в исходное положение. Быстродействующий клапан

4 и средство 5 закрываются и заполнение накопительной емкости начинается

Таким образом, во время работы устройства обеспечивается поворот сопла вокруг своей оси.

Улучшение качества очистки обеспечивается тем, что поворот сопла происходит в промежутке между импульсами и на определенный угол, вследствие чего вся поверхность очищается равномерно.

Формула и з обретения

Устройство для очистки поверхности, содержащее сопло, систему подачи к соплу импульсной струи газообразного рабочего агента и взаимодействующий с соплом пневмопривод вращения, рабочая полость которого сообщена с системой подачи рабочего агента, отличающееся тем, что, с целью улучшения качества очистки, в систему подачи рабочего агента включена накопительная ем=. кость, рабочая полость пневмоприво)29)8)8

Составитель Е.Стругальский

Техред В.Кадар

Редактор Г.Волкова

Корректор В.Бутяга

Заказ 223/40

Тираж 612

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

))3035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

П роизводственно-полиграфическое предприятие r Ужго род, ул. роектная, 4

П да сообщена с накопительной емкостью, а рабочий орган пневмопривода установлен с возможностью возвратно-поступательного перемещения и взаимодействует с соплом посредством храпового механизма.
