Л 129248

Класс 21а4, 71

СССР

БСЕС010ЗН Я

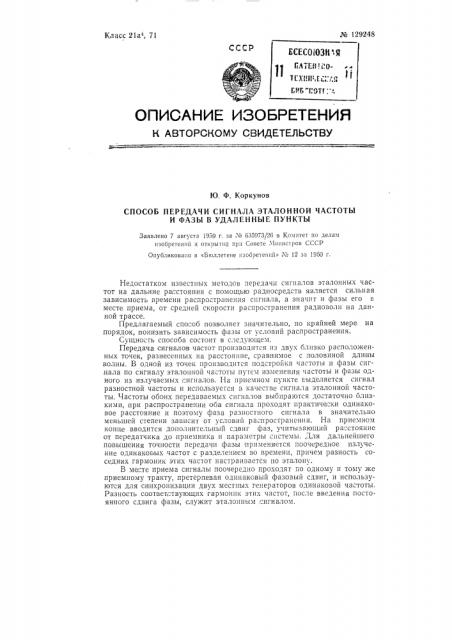

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю, Ф. Коркунов

СПОСОБ ПЕРЕДАЧИ СИГНАЛА ЭТАЛОННОЙ ЧАСТОТЫ

И ФАЗЪ| В УДАЛЕННЫЕ ПУНКТЪ1

Заявлено 7 августа 1959 г. за М 635973/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений» М 12 за 1960 г.

Недостатком известных методов передачи сип,алов эталонных частот на дальние ра;стояния с помощью радиосредств является сильная зависимость времени распространения сигнала, а значит и фазы его в месте приема, от средней скорости распространения радиоволн на данной трассе.

Предлагаемый спо;"об позволяет значительно, по крайней мере на порядок, понизить зависимость фазы от условий распространения.

Сущно Tb способа состоит в следующем.

Передача сигналов частот производится из двух олизко расположенных точек, разнесенных на расстояние, сравнимое с половиной длины волны. В одной из точек производится подстройка частоты и фазы сигнала по сигналу эталонной частоты .путем изменения частоты и фазы одного из излучаемых сигналов. На приемном пункте Eûäåëÿåòñÿ сигнал разностной частоты и используется в качестве сипгала эталонной частоты. Частоты обоих передаваемых сигналов выбираются достаточно близкими, при распространении оба сигнала проходят практически одинаковое расстояние и поэтому фаза разностного сигнала в значительно меньшей степени зависит от условий распространения. На приемном конце вводится дополнительный сдвиг фаз, учитызгющий ра: стояние от передатчика до приемника и параметры;исте»bI. Для дальнейшего повышения точности передачи фазы применяется поочередное излучение одинаков1ых частот с разделением во времени, причем разность соседних гармоник этих частот настраивается по эталону.

В ме"те приема сигналы поочередно проходят по одному и тому же приемному тракту, претерпевая одинаковый фазовый сдвиг, и используются для синхронизации двух местных генераторов одинаковой частоты.

Разность соответ;твующих гармоник этих частот, после введения постоянного сдвига фазы, служит эталонным сигналом.

М 129248

Предмет изобретения

Комитет по делам, изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина rp. 89

Поди. к печ. 4Л -60 г.

Тираж 550 Цена 25 коп.

Информацнонцо-издательский отдел.

Объем 0,17 п. л. Зак. 4051

Тийография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14, 1. Способ передачи сигнала эталонной частоты и фазы в удаленные пункты, отличающийся тем, что, с. целью уменьшения зависимости фазы принимаемого эталонного сигнала от условий распространения, осуществляют передачу из двух близко расположенных точек (расстояние сравнимо с половиной длины волны) сигналов близких частот, а их разностную частоту синхронизируют по эталонному сигналу, причем разностный сигнал, полученный на приемном конце из двух принятых сигналов, после введения постоянного сдвига фазы, определяемого расстоянием между пунктами передачи и приема и параметрами системы, служит эталонным сигналом, 2. Видоизменение способа по п. 1, отлич а юще ес я тем, что, с целью дальнейшего повышения точности передачи фазы, применяют поочередное излучение одинаковых частот," разделением во времени, причем разность соседних гармоник этих частот настраиыется по эталону; принятый сигнал синхронизирует поочередно два генератора одинаковой частоты, разность соответствующих гармоник которых после введения постоянного сдвига фазы служит эталонным сигналом.
