Изобретение относится к спортивному рыболовству, а именно к стойкам для удилищ.

Цель изобретения — повышение удобства пользования.

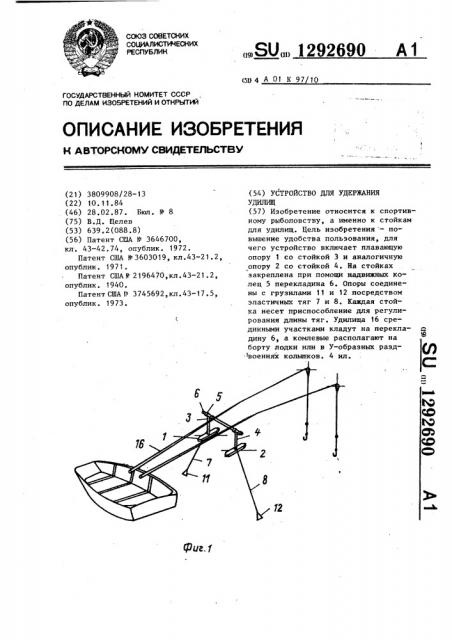

На фиг. 1 изображено устройство для удержания удилищ, установленное на воде с лодки; на фиг. 2 " то же, используемое с берега; на фиг.3 устройство, вид спереди; на фиг.4— разрез А-А на фиг. 3.

Устройство для удержания удилищ включает в себя плавающие опоры 1 и

2 со стойками 3 и 4, имеющими в верхней части Т-образное окончание. Стойки 3 и 4 Т-образными окончаниями при помощи надвижных полиэтиленовых или pesHHoBblx колец 5 скреплены с перекладиной 6. Плавающие опоры 1 и

2 посредством эластичных тяг 7 и 8 соединены через кольца 9 и 10 с грузилами 11 и 12. В стойках 3 и 4 выполнены отверстия 13 для пропуска эластичных тяг 7 и 8 и имеется для регулирования длины последних стопорящий палец 14, устанавливаемый в одно из отверстий. Устройство содержит колышки 15 с У-образным раздвоением под комлевые участки удилищ 16.

Устройство используют следующим

1 образом.

Устройство с помощью полиэтиленовых колец 5 собирают в рабочее положение и опускают на воду. Грузила 11 и 12 кольцами 9 и 10 надеты на концы перекладины 6, установлена необходимая длина эластичных тяг 7 и 8, которая зафиксирована стопорящими пальцами 14. Устройство для удержания удилищ концом удилища 16 удаляют

2690 2 от берега или борта лодки на необходимое расстояние и сбрасывают им, кольцо 9 с грузилом !1 с конца перекладины 6, затем устройство концом удилища перемещают вправо и по натяжению эластичной тяги 7 сбрасывают с другого конца перекладины 6 кольцо

10 с грузилом 12. Для увеличения натяжения тяг одно из грузил перемещают в сторону путем зацепа за эластичную тягу в ее нижней части концом удилища. На перекладину кладут срединными участками два-три удилища. Комлевые участки удилищ 16 располагают на борту лодки или в У-образных раздвоения колышков 15, вдавленных в дно водоема.

Устройство позволяет забрасывать удочки на большее удаление от берега и обеспечивает удобство при ловле рыбы с лодки, а также повышает срок службы удилищ, так как последние не опускаются в воду.

Формула и з обретения
