Цельноформованный башмак для парнокопытных животных

Цельноформованный башмак для парнокопытных животных

Иллюстрации

Показать все

Реферат



Изобретение относится к ветеринарии , в частности к предметам ухода за животными и средствам лечения заболеваний конечностей. Цель изобретения - сокращение сроков лечения заболеваний различных частей копыт и упрощение зксплуатации цельноформованного башмака для парнокопытных животных. Башмак имеет подошву 2 с продольным ребром 6 на своей верхней поверхности и накладку 1. Высота ребра 6 не меньше толщины накладки 1, ширина которой не больше половины ширины подошвы 2. Накладка 1 расположена с одной стороны ребра 6. Подошва имеет также средство крепления и задник 4, часть 7 которого выполнена гофрированной в месте соединения задника с подошвой 2. Накладку 1 устанавливают в башмаке под здоровым пальцем копыта, фиксируя ее между ребром 6 и поднятой гофрированной частью 7 задника 4, закрепленного на ноге животного средством крепления. 1 з.п. ф-лы, 3 ил. . (Л с ; vT V я N) со Л ipuz. 1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А В ТОРСНОМЪ(СВИДЕТЕЛЬСТВУ

Щиг. t ъ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3863569/30-15 (22) 06.03.85 (46} 28.02.87. Бюл. Р 8 (71) Опорно-показательный рыболовецкий колхоз им. С.М. Кирова Эстонского республиканского союза рыболовецких колхозов и Эстонская сельскохозяйственная академия (72) Т.Х. Вальтер, М.Х. Клаассен и И.Й. Ялакас (53) 682. 12 (088. 8) (56) Патент США У 4 174754, кл. А 01 Ь 3/00, 1980.

Патент ClllA 9 4444269, кл. А 01 L 3/00, 1984. (54) ЦЕЛЬНОФОРМОВАННЫИ БАШМАК ДЛЯ

ПАРНОКОПЫТНЫХ ЖИВОТНЫХ (57) Изобретение относится к ветеринарии, в частности к предметам ухода эа животными и средствам лечения заболеваний конечностей. Цель изобре„„SU„„1292691 A 1 (5D 4 А 01 ? 3/00, А 01 К 13/00, тения — сокращение сроков лечения заболеваний различных частей копыт и упрощение эксплуатации цельноформованного башмака для парнокопытных животных. Башмак имеет подошву 2 с продольным ребром 6 на своей верхней поверхности и накладку 1. Высота ребра 6 не меньше толщины накладки 1, ширина которой не больше половины ширины подошвы 2. Накладка 1 расположена с одной стороны ребра 6. Подош1 ва имеет также средство крепления и задник 4, часть 7 которого выполнена гофрированной в месте соединения задника с подошвой 2. Накладку 1 устанавливают в башмаке под здоровым пальцем с

Ю копыта, фиксируя ее между ребром 6 и поднятой гофрированной частью 7 задника 4, закрепленного на ноге животl ного средством крепления. 1 s.n. ф-лы, 3 ил.

129269

Изобретение относится к сельскому хозяйству и ветеринарии, в частности к предметам ухода за животными и средствам лечения заболеваний конечностей.

Цель изобретения — сокращение сро- 5 ков лечения заболеваний различных частей копыт и упрощение эксплуатации цельноформованного башмака для парнокопытных животных.

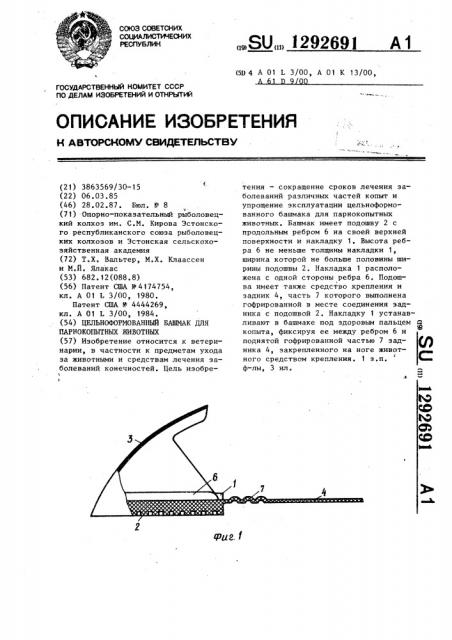

На фиг. 1 схематически изображен

1О цельноформованный башмак для парнокопытных животных, вид сбоку в разрезе; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, в сборе °

Цельноформованный башмак для парнокопытных животных содержит имеющую накладку 1 подошву 2 с носком 3, задником 4 и средством 5 крепления.По1 дошва 2 имеет по своей верхней поверхности продольное ребро 6. Наклад20 ка 1 имеет ширину, не большую половины ширины подошвы 2, и расположена с одной из сторон ребра 6. Высота ребра 6 не менее толщины накладки 1.

Часть задника 4 в месте соединения с подошвой 2 выполнена гофрированной 7.

Башмак используют следующим образом.

Перед надеванием на копыто в башмак устанавливают накладку 1 под неповрежденный палец. Этим достигается освобождение поврежденного места

1 2 от нагрузки, При закреплении башмака задник 4 поднимают и фиксируют при помощи средства 5 крепления, например, ремешка. Для фиксации положения накладки 1 служат ребро 6 на продольной оси подошвы н выступы гофрированной части 7 задника 4. Помимо фиксации положения накладки 1 гофрированная часть 7 задника 4 повышает эластичность башмака в пяточной части копыта.

Формула изобретения

Цельноформованный башмак для парнокопытных животных, содержащий имеющую накладку подошву с носком, задником и средством крепления, отличающийся тем, что, с целью сокращения сроков лечения заболеваний различных частей копыт и упрощения его эксплуатации, подошва имеет на своей верхней поверхности продольное ребро, причем накладка имеет ширину, не большую половины ширины подошвы, и расположена с одной иэ сторон упомянутого ребра, а его высота не меньше толщины нак-,, ладки, 2. Башмак по п.1, о т л и ч а юшийся тем, что задник в месте

его соединения с подошвой выполнен гофрированным.

1292691

Составитель А. Кириллов

Техред N.Õîäàíè÷

Корректор С. Иекмар

Редактор Э. Слиган

Заказ 300/1 Тираж 630

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
