Игла для акупунктуры калинина

Игла для акупунктуры калинина

Иллюстрации

Показать все

Реферат



Изобретение относится к области медицины и может быть использовано в рефлексотерапии . Решается задача предупреждения отклонения оси стержня при возбуждении колебаний. Игла содержит стержень 1, ручку 2, состоящую из двух симметричных частей 3 с грузами 4 на свободных концах . Ручка 2 выполнена в виде спаренных пружин. Грузы 4 выполнены в виде спиральных пружин. После введения иглы сводят концы до соприкосновения и быстро отпускают. Происходит пунктирующее движение иглы в биологически активной точке . 1 ил. (Л to со К5 Ч

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g 4 А 61 Н 39/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3779426/28-14 (22) 10.08.84 (46) 28.02.87. Бюл. № 8 (72) Ю. Г. Калинин (53) 615.472 (088.8) (56) Авторское свидетельство СССР № l039500A, кл. А 61 М 39/00, 1981. (54) ИГЛА ДЛЯ АКУПУНКТУРЫ КАЛИНИНА (57) Изобретение относится к области медицины и может быть использовано в реÄÄSUÄÄ 1292777 А1 флексотерапии. Решается задача предупреждения отклонения оси стержня при возбуждении колебаний. Игла содержит стержень

1, ручку 2, состоящую из двух симметричных частей 3 с грузами 4 на свободHblx концах. Ручка 2 выполнена в виде спаренных пружин. Грузы 4 выполнены в виде спиральных пружин. После введения иглы сводят концы до соприкосновения и быстро отпускают. Происходит пунктирующее движение иглы в биологически активной точке. 1 ил.

1292777

Составитель Г. Фролова

Редактор Л. Лежнина Техред И. Верес Корректор Г. Решетник

Заказ 308/6 Тираж 596 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

П 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицинской технике, в частности к рефлексотерапии, и может найти применение при лечении заболеваний, имеющих показания к рефлексотерапии.

Целью изобретения является предупреж5 дение отклонения оси стержня при возбуждении колебаний.

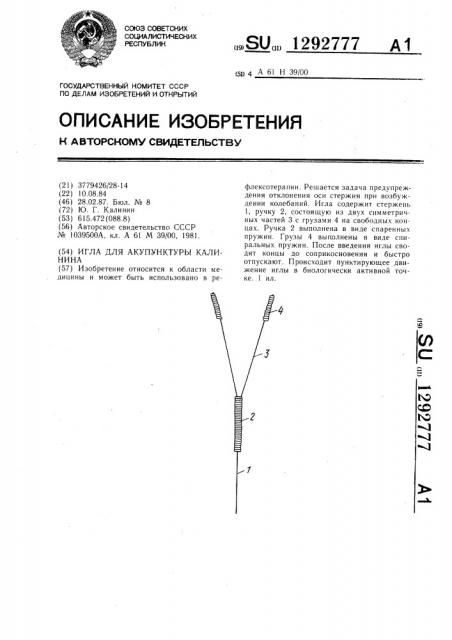

На чертеже представлена игла для акупунктуры.

Игла для акупунктуры состоит из стержня 1 с рабочим концом и ручкой 2, выполненной в виде двух симметричных частей 3 и рассредоточенными грузами 4 на свободных концах, каждая из которых наклонена к оси стержня под углом не менее 15 . Ручка 2 выполнена в виде спаренных (спиральных) пружин с количеством витков не менее двадцати. Грузы 4 выполнены в виде спиральных ппчжин. каждая из которых с количеством витков не менее двадцати ось которых параллельна оси части 3 ручки 2. 20

Длина симметричных частей 3 2 — 5 см.

Иглу используют следующим образом.

После составления рецепта и отработки одним из известных способов, иглу вводят на глубину в зависимости от характера метода. После этого сводят концы 4 спиральной пружины обеих ветвей до соприкосновения и быстро отпускают. Возникшее колебание с определенной ам плитудой передается на ручку 2 и стержень 1, происходит пунктирующее движение иглы в биологически активной точке.

При затихании колебательных движений вновь сводят концы спиральной пружины и процесс повторяют неопределенное время в зависимости от необходимости.

По окончании пуктирования иглу извлекают, а место введения иглы обрабатывают.

Изобретение позволяет улучшить резуль1аты при рефлексотерапии при применении тормозного или возбуждающего методов путем механического воздействия не только на корпоральные, но и на аурикальные точки, при этом воздействующий фактор одинаковой амплитуды волебаний не вызывает физические изменения в акупунктурной точке, а, наоборот, трансформ ируется в биологические виды энергии.

Формула изобретения

Игла для акупунктуры, содержащая стержень с рабочим концом и ручкой, которая в месте сопряжения со стержнем выполнена в виде спиральной пружины и снабжена грузом на свободном конце, отличающаяся тем, что, с целью предупреждения отклонения оси стержня при возбуждении колебаний, ручка выполнена в виде двух симметричных частей с рассосредоточенными грузами на свободных концах, каждая из которых наклонена к оси стержня под углом не менее 15 .
