Ручное устройство для многоколенной пространственной гибки труб

Ручное устройство для многоколенной пространственной гибки труб

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , преимущественно к устройствам для гибки труб, и позволяет повысить производительность за .счет получения изделий за одну установку. Гибочные шаблоны 1 различных радиусов установлены на одношарнирных и двухшарнирных стойках 2 и 3. Перед началом работы производится наладка устройства на гибку определенной трубы. Затем на все стойки устанарливают гибочные шаблоны и производят гибку. Устройство универсально, так как двухшарнирные стойки обеспечивают практически любое пространственное положение гибочных шаблонов. Оно экономично и легко перенастраивается. 4 ил. . 2 to CD Ю оо 05 со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕаЪБЛИН (59 4 В 21 D 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

15 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3836354/25-27 (22) 04.01.85 (46) 28,02.87. Бюл. Р 8 (72) Н. С. Карпушкин (53) 621.774.63(088.8) (56) Авторское свидетельство СССР

Ф 688257, кл. В 21 D 7/02, 1977. (54) РУЧНОЕ УСТРОЙСТВО ДЛЯ МНОГОКОЛЕННОЙ ПРОСТРАНСТВЕННОЙ ГИБКИ ТРУБ (57) Изобретение относится к машиностроению, преимущественно к устройствам для гибки труб, и позволяет повысить производительность за .счет

„„SU„„3292869 А 1 получения изделий эа одну установку.

Гибочные шаблоны l различных радиусов установлены на одношарнирных и двухшарнирных стойках 2 и 3. Перед началом работы производится наладка устройства на гибку определенной трубы. Затем на все стойки устанавливают гибочные шаблоны и производят гибку, Устройство универсально, так как двухшарнирные стойки обеспечивают практически любое пространственное положение гибочных шаблонов. Оно экономично и легко перенастраивается.

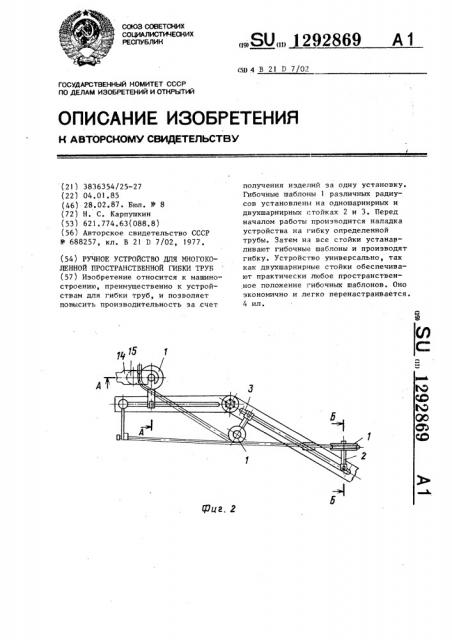

4 ил. . 292869. Изобретение относится к приспособ-. лениям для гибки труб в условиях серийного и индивидуального производств, Целью изобретения является повышение производительности за счет обе- 5 спечения получения иэделий эа одну установку. . На фиг. 1 изображено предлагаемое устройство, общий вид, на фиг. 2— то же, вид сверху; на фиг. 3 - раз10 рез А-А на фиг. 2; на фиг„4 — разрез

Б-Б на фиг. 2.

Сменные гибочные шаблоны 1 различных радиусов установлены на одношар55 нирных и двухшарнирных стойках 2 и

3 соответственно. Каждая стойка содержит часть 4 в виде стержня с двумя хвостовиками, на одном иэ которых крепится гибочный шаблон 1, на втором— рифленый ролик 5 с пазом, центральным отверстием и градусной шкалой по, торцам. Каждая стойка 8 имеет часть б в виде стержня с двумя хвостовиками, установленными на осях в пазах роликов 5, а также с гайками 7 и профильными шайбами 8. Часть 6 через один из роликов 5 связана с частью

9. Стержень 4 стойки 2 связан с частью IO, имеющей гайку 7 и профильную шайбу 8. Части 9 и 10 стоек 2 и 3 закреплены на звеньях 11 основания с воэможностью наладочного перемещения по их закрытым паэам.

Устройство имеет упор 12 и зажим

13 для фиксации трубы, а также съемный узел обкатки 14 ролик 15 которого имеет возможность регулируемого перемещения для гибки различных радиусов. 40

Перед началом работы производится наладка устройства на гибку опреде,ленной трубы с помощью съемного механизма ориентации (не показан) в следующей последовательности.

Стойки 2 и 3 без шаблонов крепят к разным звеньям Il основания, причем одна из них фиксируется, а положение плоскости гиба обеспечивается с помощью градуированных шарниров, составленных иэ роликов 5 н шайб 8, После чего на часть 4 зафиксированной стойки устанавливают механизм ориентации, с помощью которого выверяют угол гиба и расстояние между стойками, Соответственно выверке подводят к первой стойке вторую и фиксируют ее, при этом фиксируют и звено

11, на котором она закреплена. Переносят механизм ориентации на вторую стойку и повторяют операции настройки.

После окончания настройки устройства устанавливают гибочные шаблоны на все стойки.

Устройство работает следующим образом.

Труба подается до упора 12, фиксируется зажимом 13 и гнется с помощью узла обкатки 14, поочередно устанавливаемого на осях гибочных шаблонов (хвостовиках частей 4 стоек 2и 3).

Устройство универсально, так как двухшарнирные стойки обеспечивают практически любое пространственное положение гибочных шаблонов, а при простой форме изделия можно применять исключительно одношарнирные стойки. Устройство экономично и легко перенастраивается на гибку труб, имеющих различные радиусы гиба по длине.

Формула изобретения

Ручное устройство для многоколенной пространственной гибки труб, содержащее основание, закрепленную на нем стойку с шаблоном и узел обкатки, о т л и ч а ю щ е е с я тем, что, с целью повьш ения производительности за счет обеспечения получения иэделия за одну установку, оно снабжено набором дополнительных стоек со съемными

1 шаблонами, основание выполнено из нескольких шарнирно соединенных между собой звеньев с пазами, в которых с воэможностью перемещения по ним установлены имеюшаяся и дополнительные стойки, каждая из которых выполнена составной из шарнирно соединенных между собой с воэможностью настроечного углового перемещения частей, при этом контактные .поверхности каждого шарнира стоек выполнены рифлеными.
