Кантователь для кантовки крупногабаритных литейных форм

Кантователь для кантовки крупногабаритных литейных форм

Иллюстрации

Показать все

Реферат



Ло 129291

Класс 311), 14» (((-.p

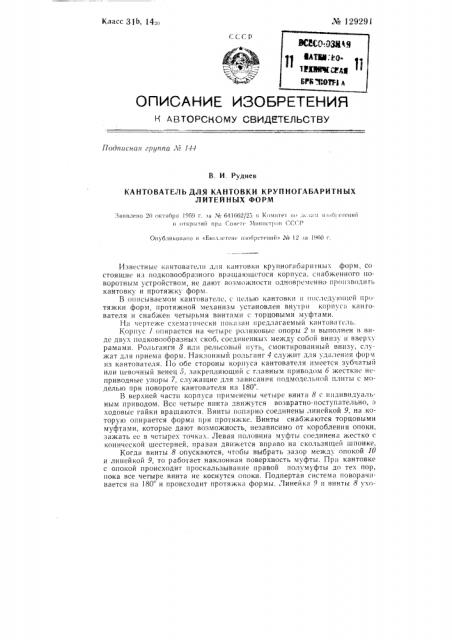

ОПИСАНИЕ ИЗОБРКТКНИЯ

K АВТОРСНОЧУ СВИДЕТЕЛЬСТВУ

Подписная г1)уппа . ) И4

В. И. Руднев

КАНТОВАТЕЛЬ ДЛЯ КАНТОВКИ КРУПНОГАБАРИТНЫХ

ЛИТЕЙНЫХ ФОРМ

Заявлено 2() октяоря 1Ч«>В г. >и N (>41(>б)/25 и Коиите> in> ле.и»> ив>б1(геиий и открытий при (.ов< те 1ии >строп О.(.1) Оиубликова>.о в «Ек>ги>ет(>и iiвойретеиий» _#_o 1) ва 1Ивв г.

Известные кантователи для кантовки крупногабаритных форм, со стоящие из подковообразного враша)(ицегося корпуса, снабженного поворотным устройством, не дак)т возможности Однов))(.".1(HHo про!1зводи Гь кантовку и протяжку форм.

В Описываемом кантователс, с целью кантовки и послсдук)шей протяжки форм. протяжной механизм установлен внутри корпус; кангователя и снабжен четырьмя винтами с торцовыми муфтами.

На чертеже с."ем )т!(чески пок;iзан !1рсдлагаемыи hHHToBclт(;1ь.

Корпус (опирается на четырс роликовые опоры 2 и выполнен в виде двух подковообразных скоб, соединенных между собой внизу и вверху рамами. Рольганги 8 и iH рельсовый путь, смонтированный внизу, служат для приема форм. Наклонный рольганг 4 служит для удален .я форм из кантователя. По обе стороны корпуса кантователя имеется зубчатый или цевочный венец 5, закрепляющий с главным приводом б жесткие неприводные упоры 7, служащие для зависания подмодельной плиты с моделью при повороте кантователя на 180 .

В верхней части корпуса применены четыре винта 8 с пндивидуа )1>ным приводом. Все четыре винта движутся возвратно-поступательно, а ходовые гайки вращаются, Винты попарно соединены линейкой 9, на которую опирается форма при протяжке. Винты снабжаются торцовыми муфтами, которые дают возможность, независимо от коробления опоки, зажать ес в четырех точках. Левая половина муфты соединена жестко с конической шестерней, празая движется вправо на скользящей шпонке, Когда винты 8 опускаются, чтобы выбрать зазор между опокой 10 и линейкой 9, то работает наклонная поверхность муфты. При кантовке с опокой происходит проскальзывание правой полумуфты до тех пор, пока все четыре винта не коснутся опоки. Подпертая система поворачивается на 180 и происходит протяжка формы. Линейка 9 и винты 8 ухо№ 129291

Текред А. и. Токер

Редактор В. В. Бердюгииа

Корректор О. Филиппова

Подп. к печ. 5Х1-61

Зак. 5136

Формат бум. 70Х108 4, Тираж 950

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Объем 018 изд. ч.

Цена 4 коп.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

6 дят ниже йаклйного рольганга 4, опока ложится на него и сходит на выходной пощ гау 11,,Подмодельная плита l2 с моделью зависает яа упорах 7 и втак™ом положении кантуется в обратном направлении. е.:,q, ЧЖФ®

Предмет изобретения

Кантователь для кантовки крупногабаритных литейных форм, состоящий из подковообразного вращающегося корпуса, снабженного поворотным устройством, жесткими упорами для зависания подмодельной плиты с моделью и рольгангами, о тл и ч а ю шийся тем, что, с целью кантовки и последующей протяжки форм, протяжной механизм установлен внутри корпуса кантователя и снабжен четырьмя винтами с торцовыми муфтами.
