Класс 31с, 10„ № 129300

СССР

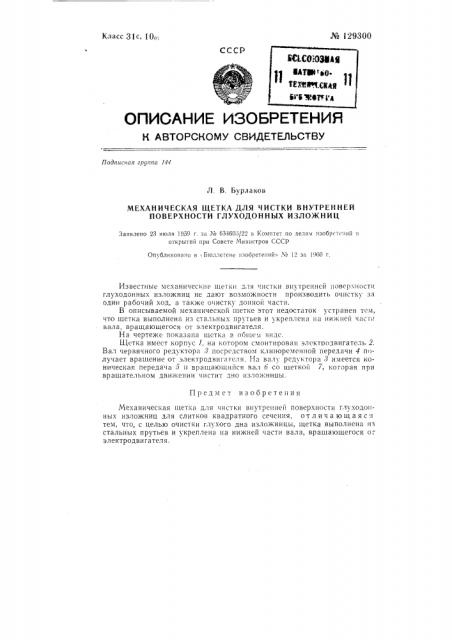

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа 144

Л. В. Бурлаков

МЕХАНИЧЕСКАЯ ЩЕТКА ДЛЯ ЧИСТКИ ВНУТРЕННЕЙ

ПОВЕРХНОСТИ ГЛУХОДОННЪ|Х ИЗЛОЖНИЦ

Заявлено 23 июля 1959 г. за М 634603j22 в Еогинтет по нелапв изобретений tt открытий при Совете Министров ССС1з

Опубликовано в < Бюллетене изобретений»,кв 1о за 11160 г.

Известные механические щетки для чистки внутренней поверхности глуходонных изложниц не дают возможности производить очистку за один рабочий ход, а также очистку донной части.

В описываемой механической щетке этот недостаток устранен тем, что щетка выполнена из стальных прутьев и укреплена на нижней часг. вала, вращающегося от электродвигателя.

На чертеже показана щетка в обше;,i виде.

Щетка имеет корпус 1, на котором смонтирован электподвигатель 2.

Вал червячного редуктора,3 посредством клиноременной передачи 4 получает вращение от электродвигателя, На валу редуктора 3 имеется коническая передача 5 и вращающийся вал 6 со гцеткой 7, которая при вращательном двихкении чистит дно изложницы.

Предмет изобретения

Механическая щетка для чистки внутренней поверхности глуходопных изложниц для слитков квадратного сечения. отличающаяся тем, что, с целью очистки глухого дна изложницы, щетка выполнена из стальных прутьев и укреплена на нил ней части вала, вращающегося î" электродвигателя.

¹î 129300

Н
