Захватное устройство для грузов с отверстиями

Захватное устройство для грузов с отверстиями

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемно-транспортному оборудованию, в частности к захватным устройствам для грузов с отверстиями. Целью изобретения является повышение надежности . Устройство содержит корпус 1 с крестовиной 2 в нижней части , выполненной с пазом 11. К крестовине 2 шарнирно присоединены ватные кулачки 4. В крестовине 2 установлена с возможностью продольного перемещения и поворота вокруг вертикальной оси штанга 5, выполненная ступенчатой с коническим наконечником на нижнем конце и с выступом 12. Устройство вводят в отверстие изделия и опускают до соприкосновения корпуса с его поверхностью. Штангу 5 поворачивают до попадания выступа 12 в паз 11 обоймы - крестовины 2. Штанга падает до соприкосновения с поверхностью крестовины, затем ее перемещают вверх. Конический наконечник 6 раздвигает захватные кулачки 4 до захвата ими изделия. Для освобождения изделия штангу 5 поворачивают в обратном направлении. При подъеме захвата выступ 12 упирается в поверхность обоймы крестовины . Кулачки зафиксированы в нерабочем положении. Захват выводят из изделия. 1 ил. S (Л 9 Н

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) А1 (51) 4 В 66 С 1/54

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3779157/29-11 (22) 14.08.84 (46) 28.02.87. Вюл. ¹ 8 (72) М.А.Мозжухин и А.М.Мозжухин (53) 621.86.061(088.8) (56) Авторское свидетельство СССР № 703474, кл. В 66 С 1/54, 1977. (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ГРУЗОВ

С ОТВЕРСТИЯМИ (57) Изобретение относится к подъемно-транспортному оборудованию, в частности к захватным устройствам для грузов с отверстиями. Целью изобретения является повышение надежности. Устройство содержит корпус 1 с крестовиной 2 в нижней части, выполненной с пазом 11. К крестовине 2 шарнирно присоединены зах= ватные кулачки 4. В крестовине 2 установлена с возможностью продольного перемещения и поворота вокруг вертикальной оси штанга 5, выполненная ступенчатой с коническим каконечником на нижнем конце и с выступом 12. Устройство вводят в отверстие изделия и опускают до соприкосновения корпуса с его поверхностью.

Штангу 5 поворачивают до попадания выступа 12 в паз 11 обоймы — крестовины 2. Штанга падает до соприкосновения с поверхностью крестовины, затем ее перемещают вверх. Конический наконечник 6 раздвигает захватные кулачки 4 до захвата ими изделия.

Для освобождения изделия штангу 5 поворачивают в обратном направлении.

При подъеме захвата выступ 12 упирается в поверхность обоймы крестовины. Кулачки зафиксированы в нерабочем положении. Захват выводят из изделия. 1 ил.

129

Изобретение относится к подъемнотранспортному оборудованию, в частности к захватным устройствам для грузов с отверстиями, Цель изобретения — повышение надежности.

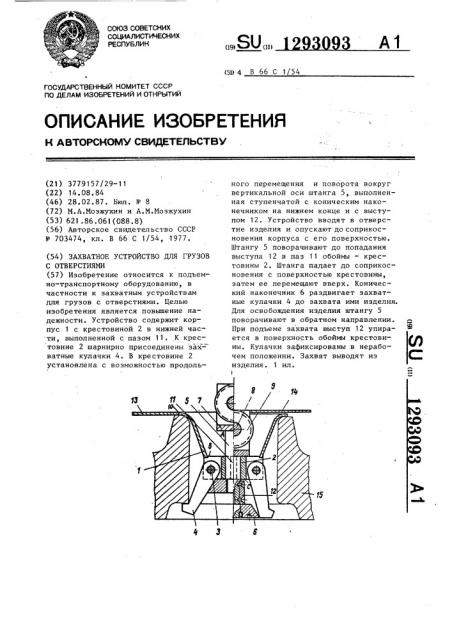

На чертеже показано устройство для подъема и транспортировки изделий с внутренней полостью, разрез, справа от оси захватные кулачки опущены, слева — в поднятом (рабочем) положении.

Устройство содержит корпус 1, с жестко закрепленной в его нижней части обоймой-крестовиной 2 с шарнирно закрепленными в ней на осях 3

3-мя-4-мя захватными кулачками 4; штангу 5 ступенчатой формы, установленную с возможностью перемеще-. ния и поворота в крестовине 2 и имеющую в нижней реэьбовой части конический наконечник б, выполненный в виде усеченного конуса, а в верхней части проушину 7 с установленным в ней на оси 8 блоком 9, навешивае-. мым на канат грузоподъемного крана.

Проушина может быть также выполнена в виде серьги, навешиваемой непосредственно на крюк грузоподъемного механизма.

Корпус 1 выполнен в виде полого усеченного конуса, большее основание которого имеет фланец 10, а на меньшем жестко закреплена обойма-крестовина, имеющая шпоночный паз 11. Штанга 5 выполнена с выступом 12, обеспечивающим перемещение штанги в обойме-крестовине и фиксацию захватных кулачков в опущенном нерабочем положении.

На .Аланце 10 корпуса 1 и ha проушине 7 штанги 5 жестко закреплены рукоятки 13 и 14. Выполнение корпуса в виде полого усеченного конуса обес" печивает предварительное центрирова" ние захвата в отверстии изделия.

3093 2 вата рукоятку 13 сближают с рукояткой 14 до их совпадения. При этом выступ 12 штанги 5 попадает в соответствующий ей паз 11 обоймы-крестовины, и штанга 5 под действием собственного веса падает до соприкосновения ее поверхности А с поверхностью

В обоймы-крестовины. Таким образом, устройство подготовлено к захвату

10 изделия.

При подъеме изделия штанга 5 захвата перемещается вверх. Конический наконечник 6 штанги раздвигает захватные кулачки 4 до тех пор пока они не захватят изделие. Изделие поднимают.

В таком положении захват с изде лием заводят в зев станины станка и опускают до соприкосновения изделия

20 с опорной плоскостью план-шайбы станка или приемного стола.

При дальнейшем опускании захвата с иэделием штанга 5 под действием собственного веса опускается до соприкосновения ее поверхности А с поверхностью В обоймы-крестовины и фланца 10 корпуса 1 с изделием. При этом захватные кулачки 4, повора,чиваясь в осях 3, также опускаются, а выступ 12 полностью выходит из шпоночного паза обоймы-крестовины, чем обеспечивается возможность поворота штанги.

Для освобождения изделия от захвата и фиксации кулачков в опущенном (нерабочем) положении, штангу 5 выступа 12 поворачивают за рукоятку

14 против часовой стрелки.

При подъеме захвата верхний торец выступа 12 упирается в поверхность С обоймы-крестовины. При этом кулачки фиксируются в опущенном (нерабочем) положении. Захват выводят из изделия.

Формула из обре те ния

Устройство работает следующим образом.

Для захвата иэделия устройство вводят в отверстие иэделия (например, ступицы колеса) и опускают до соприкосновения фланца корпуса 1 с поверхностью изделия 15, обеспечивая при этом возможность свободного хода штанги 5, например, за счет слабины натяжения троса грузоподъемного механизма. Затем при вращении по часовой стрелке вокруг оси захЗахватное устройство для грузов с отверстиями, содержащее полый несущий элемент, шарнирно прикрепленные к нему захватные органы, расположенную с возможностью вертикального перемещения и поворота вокруг вертикальной оси в несущем элементе штангу, на верхнем конце которой размещен элемент для соединения с грузоподъемным механизмом, а на нижнем — распорный конус для взаСоставитель Н, Куликова

Редактор И. Касарда Техред В.Кадар Корректор B. Бутяга

Тираж 721

Заказ 336/22

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушкая иаб., д. 4/5

Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4

3 1 имодействия с захватными органами, и размещенную на штанге рукоятку, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, рукоятка прикреплена к штанге жестко, стенка несущего элемента выполнена

293093 4 в нижней части с вертикальным пазом, а штанга — ступенчатой и с вертикальным выступом на нижней ступени для поочередного взаимодействия с нижним торцом несущего элемента и с его пазом.
