Пластичная смазка

Пластичная смазка

Иллюстрации

Показать все

Реферат



Изобретение относится к области смазочных материалов, конкретно к ( - iV . -. .-. пластичным смазкам, используемым в условиях повьппенной запыленности и в образивных средах. Целью изобретения является повьшение противо- Износных свойств пластичных смазок. Пластичная смазка содержит, мас.%: загуститель 7-15, в качестве гидроксил содержащего органического соединения - метанол, или этанол, или этиленгликоль, или полиэтиленгликоль с 2-15 моль окиси этилена 2-10, метилат натрия 0,5-5,0 и минеральное масло до 100. В качестве загустителя смазка содержит смесь литиевого мыла стеариновой кислоты с церезином и/или литиевое мьшо 12 - оксистеариновой кислоты или литиевое мьто жирных кислот. Противоизносные свойства предлагаемых смазок повысились в 1,5 раза.З табл. с $ (Л

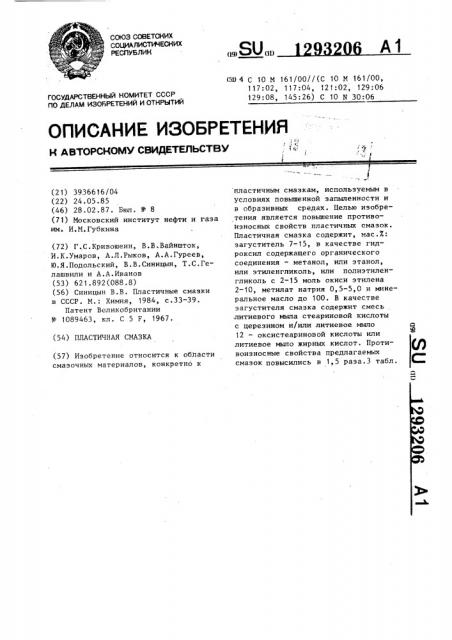

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) ПЛАСТИЧНАЯ СМАЗКА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛА14 ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3936616/04 (22) 24.05.85 (46) 28.02.87. Бюл. Р 8 (71) Московский институт нефти и газа им. И.M.Ãóáêèíà (72) Г.С.Кривошеин, В.В.Вайншток, H.Ê.Óìàðoâ, А.Л.Рыков, А.А.Гуреев, Ю.Я.Подольский, В.В.Синицын, Т.С.Гелашвили и А.А.Иванов (53) 621.892(088.8) (56) Синицын В.В. Пластичные смазки в СССР. M. Химия, 1984, с.33-39.

Патент Великобритании

И - 1089463, кл. С 5 F 1967. (57) Изобретение относится к области смазочных материалов, конкретно к (51) 4 C 10 M 1611001/(Ñ 10 M 161/00, 117: 02, 117:04, 121:02, 129: 06

129:08, 145:26) С 10 N 30:06 пластичным смазкам, используемым в условиях повьппенной запыленности и в образивных средах. Делью изобретения является повышение противоизносных свойств пластичных смазок.

Пластичная смазка содержит, мас.Х: загуститель 7-15, в качестве гидроксил содержащего органического соединения — метанол, или этанол, или этиленгликоль, или полиэтиленгликоль с 2-15 моль окиси этилена

2 — 10, метилат натрия 0,5-5,0 и минеральное масло до 100. В качестве загустителя смазка содержит смесь литиевого мьц(а стеариновой кислоты с церезином и/или литиевое мыло

12 — оксистеариновой кислоты или литиевое мыло жирных кислот. Противоизносные свойства предлагаемых смазок повысились в 1,5 раза.3 табл.

129

Изобретение относится к смазочным материалам, конкретно к пластичным смазкам, используемым в условиях повышенной запыленности и в абразивных средах.

Бель изобретения — повышение противоизносных свойств пластичных смазок, используемых в условиях воздействия абразивных сред.

Для приготовления пластичной смазки используют литиевое мыло 12-оксистеариновой кислоты ТУ 3810l42674, стеариновую кислоту ГОСТ 941978, церезин 80 ГОСТ 2488-79, гидроокись лития ТУ 6-09-3763-78, окись кальция ТУ 6-09-3582-74, синтетические жирные кислоты ГОСТ 23239-78, метанол ГОСТ 6995-75, этанол ГОСТ

18300-72, этиленгликоль ГОСТ 1016475, полиэтиленгликоль ТУ 6-09-282673, глицерин ГОСТ 6259-75, метилат натрия, масло веретенное АУ ТУ

38101586-75, масло индустриальное

И-30А или И-50А ГОСТ 20799-75.

Предлагаемая пластичная смазка за счет взаимодействия гидроксилсодержащего органического соединения и метилата натрия с абразивными частицами позволяет снижать прочность этих частиц, присутствующих в смазке, пластифицировать поверхности трения в результате эффекта

Ребиндера и улучшать структурно-механические свойства смазок.

Пластичную смазку готовят следующим образом.

В аппарат по массе загружают дисперсионную среду.(минеральное масло), нагревают и диспергируют загуститель при 100-230 С в зависимости.от его типа. Органическую гидроксилсодержащую добавку, метилат натрия замешивают после охлаждения о расплава при 20-50 С смазку гомогенизируют с помощью коллоидной мельницы, вальцов или гомогенизаторов другого типа. Состав образцов смазок приведен в табл. 1.

Пластичные смазки 1 †l7 испытывают на противоизносные свойства в присутствии абразивов по следующей методике.

В смазку при помощи мешалки от пенетрометра за 100 двойных ходов замешивают 10 мас.X кварцевого порошка с размером частиц 40-50 мки.На следующие сутки проводят испытания на четырехшариковой машине трения

3206 2 при нагрузке 400 Н и 20 С в течение 1 ч 4.,5 r смазки загружают в чашку испытательного узла. B отличие от стандартного метода испытания (ГОСТ 9490-75), нижние шары не закрепляют и они свободно катаются в чашке. Верхний шарик, закрепленный в шпинделе машины, вращается с частотой 1500 мин . Стальные шары диаметром 12,7 мм, до и после испытания взвешивают на аналитических весах с точностью до

О, 1 мг. Износ оценивают по потере в массе трех нижних шаров.

Результаты испытания смазок в присутствии 10 иас.7. кварценого порошка фракции 40-50 мкм приведены в табл. 2.

У некоторых предлагаемых образцов сиазок оценивают предел прочности и коплоидную стабильность.

Результаты испытаний приведены в табл. 3.

В процессе испытаний противоизносных свойств в состав пластичных смаэок вводят вязкостную присадку полиизобутилен 3-5 иас.Е антиокислительную присадку фенил-Ю-нафтиламин или параоксидифениламин

0,1 — 1,д мас.7. В результате показано, что укаэанные добавки не влияют на противоизносные свойства сиазок, которые как при введении указанных присадок, так и в их отЗ5 сутствии остаются практически на одном уровне и всегда выше, чем у известной сиазки.

Формула изобретения

1. Пластичная смазка, содержащая минеральное масло, эагуститель и гидроксилсодержащее органическое соединение, отличающаяся тем, 45 что, с целью повышения противоизносных свойств смазки в абразивных средах, смазка дополнительно содержит иетилат натрия и в качестве гидрокснлсодержащего органического соединения смазка содержит метанол, или этанол, или этиленгликоль, или полиэтиленгликоль с числом молей окиси этилена 2-15 при следующеи соотношении компонентов, мас.7.:

Загуститель 7-15

Вышеуказанное гидроксилсодержащее органическое соединение 2-10

1293206 евого мыла стеариновой кислоты с церезином и/или литиевое мыло !2-оксистеариновой кислоты, или литиевое мыло стеариновой кислоты, или каль5 циевое мыло Жирных кислот.

Метилат натрия 0,5-5,0

Минеральное масло Остальное

2. Смазка по и. 1, о т л и ч аю щ а я с я тем, что в качестве загустителя она содержит смесь литиТаблица!

Загуститель, мас,I Дислерсионная среда, мас.X

Смазка

Метилат натрия, мас.Х

Предлагаемая

Масло веретенное АУ 20,9 Этиленгликоль 2

Литиевое мыло 12оксистеариновой кислоты !2

Индустриальное И-50А до 100

Масло веретенное АУ 19,7

To we 12

Индустриальное И-50А до !00

4 0,3

То же

11 Масло веретенное АУ 20

То же

Индустриальное И-50А до 100

4 0,5

То же

Масло веретенное АУ 19,5

То же

Индустриальное И-50А до 100

2,0

То же

Масло веретенное АУ 10,5

То же

Индустриальное И-50А до 100

1О 5,0

То же

Масло веретенное АУ 22,5

То we

Индустриальное И-50 до 100

6 6,0

То же

Литиевое мыло стеариновой кислоты 8,75 Масло веретенное АУ до 100

5 2,0

То же

Цереэин 80 6,25

Кальциевое мыло Масло веретенное АУ кубового остат- до 100 ка СЖК 15

Этиленгликоль 4 2,0

Литиевое мыло сте- Масло веретенное АУ ариновой кисло- до, 100 ты 9,2

4 2,0

Метанол

Церезин 5,8

Литиевое мыло

12-оксистеариновой кислоты 3

Органическая кислородсодержащая добавка, мас.I

1293206

Продолжение табл. 1

Литиевое мыло стеариновой кислоты 4

То же до l 00

Этанол

6 2,0

Церезин 80

Литиевое мыло стеариновой кислоты 12 То же до 100

Диэтиленгликоль (и 2) 4 2,0

То же

12 То же до 100

Полиэтиленгликоль (п 15) 4 2,0

Литиевое мыло стеариновой кислоты 4,1

То же до 100

Этиленгликоль 2 1

Цереэин 80 2,9

14 до 100 Та же

То же до l 00

То же

То же

2 1

Церезин 80 6,25

Литиевое мыло стеариновой кислоты 9,2

Масло веретенное АУ до 100

Этиленгликоль 2 1

Церезин 80 5,8

Известная

Глицерин 3

Масло веретенное АУ. до 100

Литиевое мыло

ll2-оксистеарино" вой кислоты 12

Таблица2

5 6 7 8

1 1

Смазка 1 2 3

Износ, мг

24,2 22,6 16 9 17,0 16,7 19,2 17,3 18,0

Смазка 9 10 11

Износ, мг

16, 7 16,8 17, 0 17, 2 15, 1 16, 0 17, 1 17, 4 22, 8

Литиевое мыло стеариновой кислоты 4,3

Церезин 80 2, 7

Литиевое мыло стеариновой кислоты 8,75

12 13 14 15 16 17

1293206

ТаблицаЗ

Предел прочности при 20 С, Па

Смазка

Колл оидная стабильность, Х

9,3

1200

11,3

900

1400

8,0

2720

7,8

1900

7,4

1920

16,2

1720

12, 1

1860

Составитель Е. Пономарева

Техред Л.Сердокова Корректор N.Øàðoøè

Редактор И.Сегляник

Тираж 464 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий !

13035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 346/27.Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4.
