Реферат



Изобретение относится к горному делу и предназначено для бурения скважин с отбором керна. Цель изобретения - повышение надежности работы. Для этого на породоразрушающем инструменте 2 наружной трубы 1 закреплена направляющая втулка (В) 6 с наружной расширяющейся книзу конической поверхностью. Закрепленный на керноприемной трубе (КТ) 3 кернователь выполнен в виде втулки (В) 4 из эластичного материала с внутренней расширяющейся книзу конической поверхностью и с жесткими кернозахватными элементами 5 в верхней части. Элементы 5 и В 6 выполнены с фасками для взаимодействия друг с другом при перемещении . Вместе с кернорвателем КТ 3 может смещаться вниз под действием потока промывочной жидкости посредством механизма перемещения, образованного переходником 8 имеющего шлицевое соединение 9 с переходником 10. Система каналов 11 и 12 обеспечивает необходимый перепад давления и истечение промывочной жидкости из КТ 3. При прекращении подачи к забою жидкости В 4 и пружина 7 занимают исходное положение и ударом слагаемых векторных сил элементы 5 вендряются в керн, откалывая и удерживая его при подъеме колонкового снаряда . 2 ил. S (Л ГчЭ ;о со со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 E 21 В 25 00

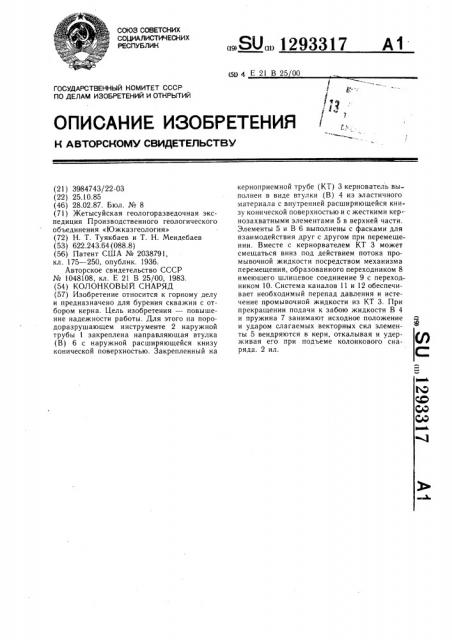

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3984743/22-03 (22) 25.10.85 (46) 28.02.87. Бюл. № 8 (71 ) )Кетысуйская геологоразведочная экспедиция Производственного геологического объединения «Южказгеология» (72) Н. Т. Туякбаев и Т. Н. Мендебаев (53) 622.243.64 (088.8) (56) Патент США № 2038791, кл. 175 — 250, опублик. 1936.

Авторское свидетельство СССР № 1048108, кл. Е 21 В 25/00,,1983. (54) КОЛОНКОВЫЙ СНАРЯД (57) Изобретение относится к горному делу и предназначено для бурения скважин с отбором керна. Цель изобретения — повышение надежности работы. Для этого на породоразрушающем инструменте 2 наружной трубы 1 закреплена направляющая втулка (В) 6 с наружной расширяющейся книзу конической поверхностью. Закрепленный на.80„„1293317 А1 керноприемной трубе (КТ) 3 кернователь выполнен в виде втулки (В) 4 из эластичного материала с внутренней расширяющейся книзу конической поверхностью и с жесткими кернозахватными элементами 5 в верхней части.

Элементы 5 и В 6 выполнены с фасками для взаимодействия друг с другом при перемещении. Вместе с кернорвателем КТ 3 может смещаться вниз под действием потока промывочной жидкости посредством механизма перемещения, образованного переходником 8 имеющего шлицевое соединение 9 с переходником 10. Система каналов 11 и 12 обеспечивает необходимый перепад давления и истечение промывочной жидкости из КТ 3. При прекращении подачи к забою жидкости В 4 и пружина 7 занимают исходное положение и ударом слагаемых векторных сил элементы 5 вендряются в керн, откалывая и удерживая его при подъеме колонкового снаряда. 2 ил.

1293317

5 l0 !

Изобретение относится к горному делу, в частности к устройствам для бурения скважин с отбором керна.

Цель изобретения — повышение надежности работы.

На фиг. 1 показан колонковый снаряд в момент отрыва керна; на фиг. 2 — то же, в процессе бурения.

Колонковый снаряд содержит наружную трубу 1 с породоразрушающим инструментом 2. Внутри трубы 1 установлена подвижно керноприемная труба 3 с закрепленным на ее нижнем конце кернорвателем, выполненным в виде втулки 4 из эластичного материала с внутренней расширяющейся книзу конической поверхностью и с жесткими кернозахватными элементами 5 в верхней части. Кернорватель установлен с возможностью взаимодействия с инструментом 2, который для этой цели снабжен закрепленной на нем направляющей втулкой 6 с наружной расширяющейся книзу конической поверхностью.

Втулка 4 расположена на конической поверхности направляющей втулки 6 и подпружинена относительно инструмента 2 и р уж иной 7.

Керноприемная труба 3 вместе с кернорвателем может смещаться вниз действием потока промывочной жидкости посредством механизма переме|цения, образованного переходником 8, имеющего шлицевое соединение 9 с переходником 10 и систему каналов 11 и 12, обеспечивающих необходимый перепад давления и истечение жидкости из керноприемной трубы 3. В наружной трубе

1 в зоне размещения втулки 4 предусмотрены наклонные каналы 13

Для взаимодействия друг с другом при перемещении на элементах 5 и втулке 6 выполнены соответствующие фаски !4 и 15.

Снаряд работает следующим образом.

После постановки снаряда на забой осуществляют подачу в скважину промывочной жидкости, которая проходит через переходник 10, попадает в переходник 8, одновременно создавая давление на его дно, далее через каналы 11 промывочная жидкость попадает в межтрубное пространство и создает давление на эластичную втулку 4.

Последняя передает давление пружине 7, сжимая ее в осевом направлении, и, надвигаясь на коническую поверхность направляющей втулки 6, сжимается в радиальном направлении, при этом кернозахватные элементы 5 опускаются, входят в соприкосновение с фаской 15 направляющей втулки, освобождая проход керну внутрь керноприемной трубы, и надежно изолируются от керна, Шлицевое соединение 9 размыкается, и керноприемная труба 4 опускается относительно наружной трубы 1. Открываются каналы 13 наружной трубы и промывочная жидкость попадает в затрубное пространство. Поток промывочной жидкости делится на две части, одна из которых поднимается по затрубному пространству, вынося шлам, а другая поступает во внутрь керноприемной трубы 3 и через канал 12 снова поступает в межтрубное пространство. Затем включают колонковый снаряд в работу и осуществляют передачу крутящего момента и осевого давления на породоразрушающий инструмент 2 через посредство верхнего переходника 10 и наружной колонковой трубы 1.

По мере необходимости отрыва керна от забоя выключают подачу промывочной жидкости, при этом пружина и эластичная втулка разжимаются и высвобождающейся энергией через кернозахватные элементы 5 производится отрыв керна от забоая. Повторными включениями и выключениями подачи промывочной жидкости обеспечивается надежность отрыва керна ударами снизу вверх по одной и той же плоскости сечения керна.

Формула изобретения

Колонковый снаряд, содержащий наружную трубу с породоразрушающим инструментом, установленную подвижно в наружной трубе керноприемную трубу с закрепленным на нижнем конце кернорвателем, установленным с возможностью взаимодействия с породоразрушающим инструментом, а также механизм перемещения керноприемной трубы и кернорвателя действием потока промывочной жидкости, отличающийся тем, что, с целью повышения надежности работы, он снабжен закрепленной на породоразрушающем инструменте направляющей втулкой с наружной расширяющейся книзу конической поверхностью, а кернорватель выполнен в виде втулки из эластичного материала с внутренней расширяющейся книзу конической поверхностью с жесткими кернозахватными элементами в верхней части, и расположенной на конической поверхности направляющей втулки, при этом направляющая втулка и кернозахватные элементы выполнены с фасками для взаимодействия друг с другом при перемещении.
