Корректор жесткости

Корректор жесткости

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к виброзащитным устройствам , и может быть использовано, например , в подвеске судового двигателя. Целью изобретения является повышение надежности работы при низких частотах колебаний за счет обеспечения смещения управляющей планки в течение цикла колебаний . Выполнение ползунка корректора жесткости в виде рамки 4, эксцентрично установленной на направляющей 1, связываемой с защищаемым объектом, а фиксатора в виде эксцентрично установленных внутри ползунка и взаимодействующих с ним планок 5, управляющей планки 6, установленной на направляющей 1 и взаимодействующей с упорами 7, и двух пружин, связывающих планки 5 с управляющей планкой 6, обеспечивает перестройку корректора жесткости в новое положение при незначительных усилиях, не влияющих на качество виброизоляции и надежную работу корректора при любых частотах колебаний. 1 ил. (Л to со 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1293407

А1 511 4 F 16 F 15 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHGMV СВИДЕТЕЛЬСТВУ (21) 3803964/25-28 (22) 11.07.84 (46) 28.02.87. Бюл. № 8 (72) А. М. Барановский (53) 621.567.1 (088.8) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (54) КОРРЕКТОР ЖЕСТКОСТИ (57) Изобретение относится к машиностроению, в частности к виброзащитным устройствам, и может быть использовано, например, в подвеске судового двигателя.

Целью изобретения является повышение надежности работы при низких частотах колебаний за счет обеспечения смещения управляющей планки в течение цикла колебаний. Выполнение ползунка корректора жесткости в виде рамки 4, эксцентрично установленной на направляющей 1, связываемой с защищаемым обьектом, а фиксатора в виде эксцентрично установленных внутри ползунка и взаимодействующих с ним планок 5, управляющей планки 6, установленной на направляющей 1 и взаимодействующей с упорами 7, и двух пружин, связывающих планки 5 с управляющей планкой 6, обеспечивает перестройку корректора жесткости в новое положение при незначительных усилиях, не влияющих на качество виброизоляции и надежную работу корректора при любых частотах колебаний. 1 ил.

Изобретение относится к машиностроению, в частности к виброзащитным устройствам, и может быть использовано во всех областях техники, где требуется защита от вибраций, например в подвеске судового двигателя.

Целью изобретения является повышение надежности работы при низких частотах колебаний за счет обеспечения смещения управляющей планки в течение цикла колебаний.

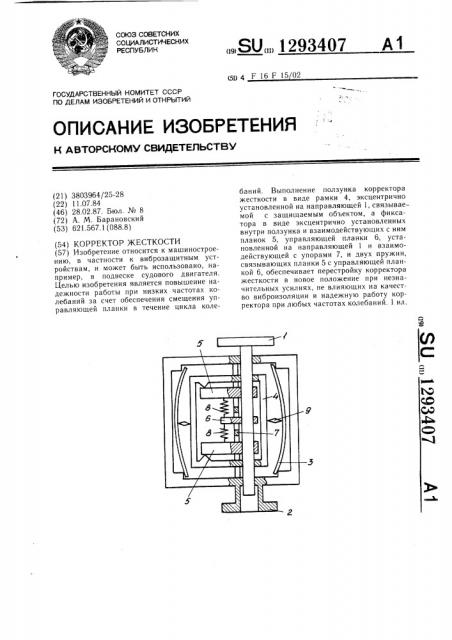

На чертеже изображен корректор жесткости, общий вид.

Корректор жесткости содержит направляющие 1 и 2, связываемые соответственно с защищаемым и вибрирующим объектами, рессоры 3, закрепляемые на направляющей 2., связываемой с вибрирующим объектом, подвижный в осевом направлении ползунок 4, выполненный в вид рамки, эксцентрично установленной на направляющей фиксатор, размещенный на направляющей 1 и выполненный в виде эксцентрично установленных внутри ползунка 4 и взаимодействующих с ним планок 5, размещенной между ними управляющей планки 6, установленной на направляющей 1 и взаимодействующей с упорами 7, установленными на направляющей 2, и установленных по обе стороны управляющей планки 6 и связанных с нею одними концами двух пружин 8, другие концы которых соединены с планками 5. Корректор жесткости содержит также призматические ножи 9, связывающие рессоры 3 с ползунком 4.

Корректор жесткости работает следующим образом.

При постоянной нагрузке центр колебаний направляющей 2 совпадает с нейтральным положением призматических ножей 9, которые, отклоняясь от нейтрали, создают необходимое корректирующее усилие, передаваемое через ползунок 4 и планки 5 на направляющую 1. При этом упоры 7 ке касаются управляющей планки 6, так как зазор между ними больше размаха колебаний направляющей 2.

При изменении нагрузки центр колебаний смещается от нейтрального положения призматических ножей 9, одновременно упор

7 передвигает управляющую планку 6, которая, передвигаясь, подтягивает планку 5.

При переходе призматических ножей 9 через нейтраль ползунок 4 под действием корректирующего усилия призматических ножей 9 устанавливается в положение, совпадающее с новым центром колебаний. Другая планка 5, освобожд=иная ползунком 4, под действием пружины 8 перемещается

5 в новое положение.

Пружины 8 установлены без предварительного натяга, поэтому перестройка корректора в новое положение происходит при незначительных усилиях, не влияющих ка качество виброизоляции. Перемещение управляющей планки определяется действием упоров 7 и не может изменяться под действием пружин 8, поэтому необходимое смещение управляющей планки 6 полностью реализуется в течение цикла колебаний.

В известном корректоре управляющая планка не имеет фиксации вдоль оси и поэтому не удерживается в необходимом положении после размыкания с упором.

При низкой частоте колебаний управляющая планка возвращается в исходное положение и перестройки корректора не происходит.

Корректор жесткости обеспечивает надежность работы при любых частотах колебаний.

Формула изобретения

Корректор жесткости, содержащий направляющие, связываемые с защищаемым и вибрирующим объектами, рессоры, закрепляемые ка направляющей, связываемой с вибрирующим объектом, подвижный в осевом направлекии ползунок, фиксатор, размещенный на направляющей, связываемой с за щи щаемы м об-ьектом, упоры, установленные ка направляющей, связываемой с вибо ркрующим объектом, и призматические ножи, связывающие рессоры с ползунком, от гинаюгчийся тем, что, с целью повышения надежности работы при низких частотах колебаний, ползунок выполнен в виде рамки, 4G эксцентрично установленной на направляющей, связываемой с защищаемым объектом, а фиксатор выполнен в виде эксцентрично установленных внутри ползунка и взаимодействующих с ким планок, размещенной между ними управляющей планки, установленной ка направляющей, связываемой с защищаемым объектом и взаимодействующей с упорами, к установленных по обе стороны управляющей планки и связанных с нею одними концами двух пружин, другие концы которых соединены с планкамк.
