Устройство для контроля изделий после их обработки на бесцентрово-шлифовальном станке станочной линии

Устройство для контроля изделий после их обработки на бесцентрово-шлифовальном станке станочной линии

Иллюстрации

Показать все

Реферат



Мв 129342

Класс 42Ь, 24

67а, 24о!

67а, 32оя

81е 82к

СССD

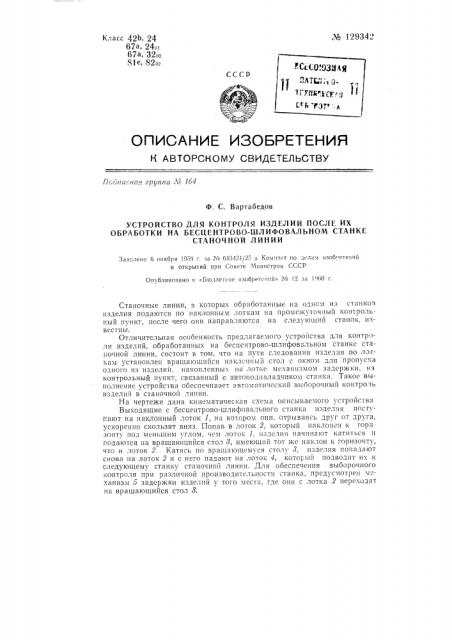

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Пой!!ианая груп.па Л"" 164

Ф. С. Вартабедов

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ИЗДЕЛИЙ ПОСЛЕ ИХ

ОБРАБОТКИ НА БЕСЦЕНТРОВО-ШЛИФОВАЛЬНОМ СТАНКЕ

СТАНОЧНОЙ ЛИНИИ

Зая лено 6 ноября 1959 г. за ле 643424126 в Ко!яитет по деляги изобретений и открытий прп Совете Министров СССР

Опубликовано в «Б!оллетсне изобрете.I!Ié» М 12 за 1060 г.

Станочные линии, В которых обработанные на одном из стянкоз изделия подаются по наклонным лоткам на проз!С>куточнь!!! контрольHblH пункт, после чего они направляются на следующий станок, известны.

Отличительная особенность предлагаемого устройства для контроля изделий, обработанных на бесцечтрово-шлифовальном станке станочной линии, состоит в том, что на пути следования изделия по ;юткам vcTBHoB:!e!! Враlцаlоши!1ся ня1:„!Онl!ый стол с ОкнО для пропуc <а од!юго из изделий, накопленных на лотке мс..анизмом задержки, нз контрольный пункт, связанный с автоподналадчиком станка. Такое выполнение устрОЙства Ооеспечнвяет аВтозlатичсскнй Вь!Оорочный контроль изделий в станочной линии.

На чертеже дана кинематическая схема описываемого устройства.

Выходящие с бесцентрово-шлифовяльного станка изделия посгупают на наклонный лоток 1, ня котором они, отрываясь друг от друга, ускореннО скользят Вниз. Попав в лоток 2, который наклонен к гор 1 зонту под меньшим углом, чем лоток 1, изделия начинают катиться и подаются на вращающийся стол 8, имеющий тот же наклон к горизонту, что и лоток 2. Катясь по вращающемуся столу 3, изделия попадают снова на лоток 2 и с него падают на лоток 4, который подводит их к следующему станку станочной линии. Для обеспечения выборочного контроля при различной производитсльностп станка, предусмотрен механизм 5 задержки изделий у того места, где они с лотка 2 переходят на врашающийся стол 8. № 129342

Стол 8 имеет одно окно, в которое западает одно из задержанньы механизмом 5 изделий при прохождении окна под изделиями Механизмом 5 задержка изделий производится от кулака б, воздействующего на одно плечо коромысла, второе плечо которого несет подпружиненный упор для изделий.

После прохождения окном стола 8 участка, находящегося в пределах лотка 2, механизм 5 задержки деталей отводится в верхнее положение, а накопившиеся перед ним изделия катятся по вращающемус.> столу 8 и лотку 2 в лоток 4. Изделие, попавшее в окно стола 8, катится по неподвижной плите 7 на контрольный пункт 8, а затем после проверки падает через окно в плите 7 на лоток 9, по которому оно попадает на лоток 4. Если размер изделия выходит за пределы, установленные измеритслы.ыми органами контрольного пункта 8. то изделие отклоняет подвешенный к кронштейну 10 на двух плоских пружинах 11 контактный винт и освобождает находящийся с ним в зацеплении рычаг 12. Последний свободно сидит на оси 18 и под действием пружиEihl 14 поворачивается по часовой стрелке и нажимает на шток микропереключателя 15, включающего цепь автоподналадчика. Возврат рычага 12 в исходные положения осуществляется столом при помощи упора 16.

Привод устройства осуществ,гнется от элск- родвигателя 17 через червячный редуктор 18 и коническую пару 19.

Ведущий круг бесцентрово-шлифовального станка обозначен цифрой 20, рабочий круг — 21 и опорный нож — 22, Предмет изобретения

1. Устройство для контроля изделий после их обработки на бесцентрово-шлифовальном станке станочной линии с использованием наклонных лотков для подачи изделий на контрольный пункт и следующий

"; анок, о т л и ч а ю щ е е с я тем, ч ro, с целью обеспечения автоматического выборочного контроля, на пути следования изделий по наклон, ым лозкам установлен наклонный вращающийся стол с окном для пропуска одного из накапливаемых на лотке механизмом задержки изделий на контрольный пункт, связанный с автоподпаладчиком станка.

2 Устройство по п. 1, о т л и ч а ю щ е е с я тем, что механизм задержки изделий на лотке выполнен в виде подпружиненного упора, подвешенного к одному плечу коромысла, второе плечо которого находится нод воздействием кулака.
