Ременная передача

Ременная передача

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в качестве элемента приводов различных машин и механизмов. Цель изобретения - повышение надежности работы передачи путем уменьшения усилия отрыва ремня от поверхности шкива. Обе-, чайка шкива снабжена вакуум-присосками 5, которые управляются посредством рычагов 6, взаимодействующих с ремнем 4. Под вакуум-присосками ;имеются два отверстия 2 и 8 с различной площадью. При сбегании ремня 4 с обечайки шкива открывается сначала меньшее отверстие 8, В результате полость вакуум-присоски сообщается с атмосферой и отрыв ремня 4 от отверстия . 2 большей площади не требует усилий, 1 ил. с s feCTO ю ( &д ю ю

ССжИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Al (19) SU (ill ду 4 F 16 Н 7/02; 55/38

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / "°

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3921548/28-25 (22) 02.06.85 (46) 28.02.87. Бюл. У 8 (72) M.M.ßâîðñêèé (53) 621.851.3(088 ° 8) (56) Авторское свидетельство СССР

Ф 725965, кл, В 65 G 23/04, !976.

Авторское свидетельство СССР !! 475323, кл. В 65 С 23/04 !9?3. (54) РЕМЕННАЯ ПЕРЕДАЧА (57) Изобретение относится к машиностроению и может быть использовано в качестве элемента приводов различных машин и механизмов. Цель изобретения — повышение надежности работы передачи путем уменьшения усилия отрыва ремня от поверхности шкива. Обе-, чайка шкива снабжена вакуум-присосками 5, которые управляются посредством рычагов 6, взаимодействующих с ремнем 4. Под вакуум-присосками имеются два отверстия 2 и 8 с различной площадью. При сбегании ремня 4 с обечайки шкива открывается сначала меньшее отверстие 8. B результате полость вакуум-присоски сообщается с атмосферой и отрыв ремня 4 от отверстия. 2 большей площади не требует усилий, 1 ил. 2

1293422 формула изобретения

Составитель О,Климов

Редактор Л.Веселовская Техред И.Хоу",а;пг

Корректор О,Луговая

Тираж 812 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035„ Москва, Ж-35, Раушская наб., д. 4/5

Заказ 365/38

Производственно-полиграфическое предпр итие, г. Ужгород, ул, Проектная, 4

Изобретение относится к машиностроению и может быть испсльзовано в качестве элемента приводов различных машин и механизмов.

Цель изобретения — повышение.надежности работы передачи путем уменьшения усилия отрыва ремня 0Т поверхности шкива.

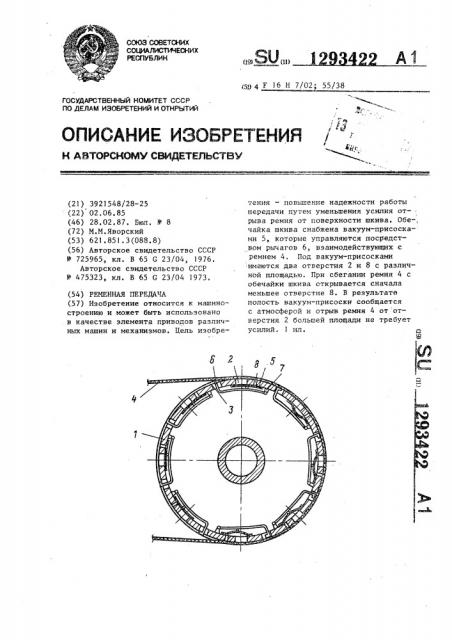

На чертеже представлена ременная передача, общий вид.

Ременная передача содержит шкив, имеющий обечайку 1 с парами отверстий 2 и 3, охваченную по наружной поверхности ремнем 4. вакуум-присоски 5. равномерно размещенные по окружности на внутренней поверхности обечайки 1 и охватывающие каждая отверстие 2 пары. Шкив имеет также ры— чаги 6, входящие одним концом в отверстие 3 пары, прикрепленные средней частью к вакуум-присоске 5 отверстия 2 и взаимодействующие с ремнем по дуге охвата. Другой конец ры— чага связан с обечайкой 1 посредством шарнира 7. Под каждой вакуумприсоской 5 выполнено параллельно основному дополнительное отверстие 8 с площадью меньшей основного отверстия 2э

Передача работает следующим образом.

При вращении шкива по часовой стрелке в зоне набегания ремня 4 на поверхность обечайки 1 шкива он закрывает сначала отверстия 2 и 8, а в следующий момент во взаимодействие с ремнем 4 вструпает выступающий над поверхностью обечайки конец рычага 6.

Рычаг 6, поворачиваясь на шарнире /, приводит в действие вакуум-присоску

5, которая создает в полости отверстий 2 и 8 ра= "ðåæåíèå. В результате ремень 4 прижимается к наружной поверхности обечайки 1. В месте сбегания ремня 4 со шкива ремень сначала открывает отверстие 8. Так как плошаць отверстия 8 меньше основного отверстия, усилие, которое требуется

," П для отрыва ремня, минимально. В резупьтате полость вакуум-присоски 5 оказывается сообщенной с атмосферой и для отрыва ремня от отверстия 2 не требуется усилия. Поэтому вакуум-присоска не вносит всзмущений в работу передачи.

Яi

Ременная передача, содержащая шкив, имевший обечайку с парами отверстий, охваченную по наружной поверхности ремнем, вакуум-присоски,,. равномерно размещенные по окружности

25 на внутренней поверхности обечайки и охватывающие каждая соответствующее отверстие, и рычаги, входящие одним концом в одно отверстие пары. прикрепленные в вакуум-присоске дру39 гого отверстия пары и взаимодействующие с ремнем пс дуге охвата, о тл и ч а ю щ а я с я тем, что, с целью повышения надежности работы передачи путем уменьшения усилия от3э рыва ремня от поверхности шкива под каждой вакуум-присоской выполнено параллельно основному дополнительное отверстие с площадью меньшей основного.
