Реферат



Изобретение относится к испытательной технике и позволяет передавать линейные колебания от их источника к испытуемому объекту. Цель изобретения - увеличение рабочего диапазона частот, воздействующих на испытуемый объект, и исключение повреждения вибростенда при .. поперечных нагрузках. Устройство содеряО1т д5за фланца 1,2с цилиндрическими соосными выступами 3, 4 на обращенных друг к другу поверхностях . Торец одного высту1 а 3 выполнен вогнутым сферическим с вложенным в него сферическим вкладьппем 7, а торец другого выступа 4 - плоский и контактирует с вкладышем 7. Фланцы 1, 2 соединены . между собой упругими стержнями 8, которые образуют с ними сферические шарниры 9 и предназначены для соединения со столом 5 вибростенда сл ю со 00 СП 4 СО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 G 01 N 3/32

Г ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / .

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3957877/25-28 (22) 02.07.85 (46) 28.02.87. Бюл. Ф 8 (72) В.А. Евстигнеев и А.М. Бондарь (53) 620. 178.322.2 (088.8) (56) Авторское свидетельство СССР

Ф 1024779, кл. G Oi М 7/00, 1981. (54) BHHPOIIEPElIANHIEE УСТРОЙСТВО (57) Изобретение относится к испытательной технике и позволяет передавать линейные колебания от их источника к испытуемому объекту.

Цель изобретения — увеличение рабочего диапазона частот, воздействующих на испытуемый объект, и исклю„„SU„„1293549 А 1 чение повреждения вибростенда при поперечных нагрузках. Устройство содерлСит два фланца 1, 2 с цилиндрическими соосными выступами 3, 4 на обращенных друг к другу поверхностях. Торец одного выступа 3 выполнен вогнутым сферическим с вло- . женным в него сферическим вкладышем 7, а торец другого выступа 4 — плоский и контактирует с вкладышем 7. Фланцы 1, 2 соединены . между собой упругими стержнями 8, которые образуют с ними сферические шарниры 9 и предназначены для соединения со столом 5 вибростенда и испытуемым объектом 6. Устроиство эа счет исключения иэгибной деформации упругих стержней 8 позволяет расширить диапазон частот, передаваемых от вибростенда к испытуемому объекту 6, в сторону их снижения, а эа счет увеличения продольной жесткости стержней 8

1293549 позволяет расширить их диапазон в сторону увеличения передаваемых частот. При возникновении опасных по величине поперечных колебаний происходит выпадание сферического вкладыша 7 и разрыв силовой схемы, что предотвращает повреждение вибростенда, 1 ил.

Изобретение относится к испытательной технике, а именно к уст.ройствам для передачи линейных колебаний от источника к испытуемому объекту.

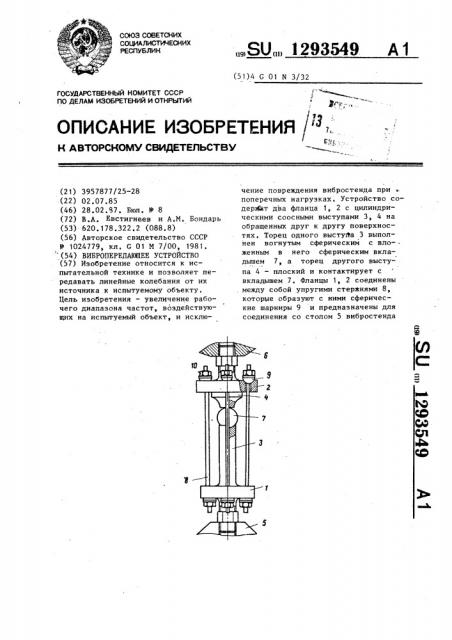

Цель изобретения — увеличение рабочего диапазона частот, воздействующих на испытуемый объект, и исключение повреждения вибростенда при поперечных нагрузках, На чертеже изображена схема предлагаемого устройства.

Устройство содержит два фланца 1, 2 с цилиндрическими соосными выступами 3, 4 на обращенных друг к другу поверхностях, Фланец 1 предназначен для соединения со столом 5 вибростенда, а фланец 2 — для соединения с испытуемым объектом 6, который подвешен на пружине (не показана).

Торец выступа 3 выполнен вогнутым сферическим, а торец выступа 4— плоский. Устройство содержит также сферический вкладьпп 7, который расположен между торцами выступов 3,, 4 и взаимодействует с их вогнутыми сферическими и плоскими поверхностями. Кроме этого, устройство содержит упругие стержни 8, которые связывают фланцы 1 2, образуя с ними в местах соединения сферические шарниры 9, которые закреплены гайками 10.

Устройство работает следующим образом.

Выполняют затяжку гаек 10 одинаковыми моментами и обеспечивают тем самым совпадение линии действия равнодействующей упругих сил, возникающих в стержнях 8, с осью

- цилиндрических выступов 3, 4. Уст.ройство жестко соединяют со столом 5 вибростенда и с испытуемым объектом 6, Включают вибростенд, и линейные

5 колебания стола 5 вибростенда через вибропередающее устройство передаются исп> туемому объекту 6. При испытании вибропередающее устройство позволяет расширить диапазон частот, передаваемый испытуемому объекту. За счет исключения изгиб ной деформации упругих стержней 8, .шарнирно соединенных по краям с фланцами 1, 3, возможно расширение рабочего диапазона частот в сторону снижения передаваемых частот, а за счет увеличения продольной жесткости стержней 8 и их малого влияния на поперечную жесткость всего устройства возможно расширение рабочего диапазона частот в сторону увеличения передаваемых частот, При испытании иэ-за случайных возмущений могут возникнуть попереч25 ные относительно оси симметрии устройства колебания системы вибростендвибропередающее устройство — испытуемый объект, При достижении опасной для работы вибростенда величины поперечных колебаний в любом направлении цилиндрическая форма выступов 3, 4 устройства обеспечивает . выпадение сферического вкладьппа.

Силовая схема разрывается, Нагрузка

35 с вибростенда снимается, а испытуемый объект повисает на пружине и повреждение вибростенда исключается.

Формула изобретения

40 Виброперецающее устройство к Йепытательному стенду, содержащее две опорные пяты, одна из которых пред1293549

Составитель Ю. Виноградов

Редактор Н. Слободяник Техред JI.Сердюкова

Корректор А. Ильин г

Заказ 375/44 Тираж 777

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 назначена для соединения со стендом, а другая — с испытуемым объектом, вкладыш, расположенный между опорными пятами, и соединительйые элементы опорных пят, о т л и ч а— ю щ е е с я тем, что, с целью увеличения рабочего диапазона частот, воздействующих на испытуемый объект, и исключения повреждения вибростенда при поперечных нагрузках, опорные пяты выполнены в виде фланцев с цилиндрическими соосными выступами на обращенных друг к другу поверхностях, торец одного из выступов — плоский, другого — вогну5 тый сферический, вкладыш выполнен сферическим и взаимодействует с вогнутым сферическим торцом, а соединительные элементы выполнены в виде упругих стержней, связанных с фланцами с помощью сферических шарниров.
