Способ ускоренных коррозионно-усталостных испытаний металлов в нейтральных электролитах

Способ ускоренных коррозионно-усталостных испытаний металлов в нейтральных электролитах

Иллюстрации

Показать все

Реферат



Изобретение относится к области коррозионно-усталостных испытаний металлов. Целью изобретения является снижение длительности испытания за счет по ддержания концентрации кислорода в среде постоянной в процессе испытания. При реализации способа помещают образец в нейтральный электролит при 60-90 с, подвергают воздействию знакопеременных нагрузок, одновременно продувая через среду воздух так, чтобы интенсивность продувки I в зависимости от температуры Т (°С) изменялась по закону, I AT, где А - коэффициент, равный 0,09- - 0,11 л/мин« с, и определяют предел вьшосливости металла в среде, по которому судят о коррозионной усталости испытуемого металла.

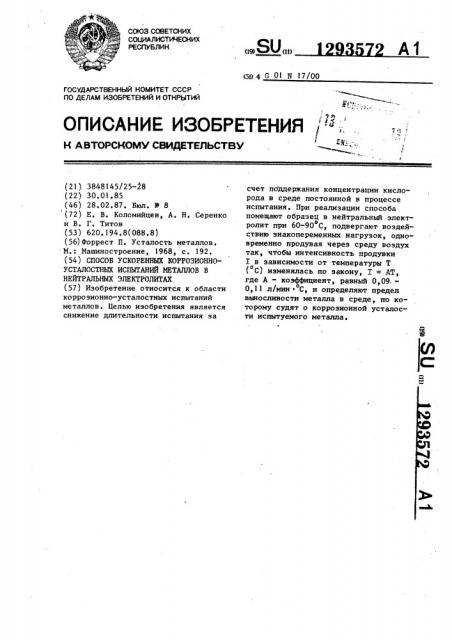

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 G 01 N 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

40 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц;, н АВТорсКоМУ свидкткльствм (21) 3848145/25-28 (22) 30.01.85 (46) 28.02.87. Бюл. Ф 8 (72) Е. В. Коломийцев, А. Н. Серенко и В. Г. Титов (53) 620.194.8(088.8) (56) Форрест П. Усталость металлов. М.: Машиностроение, 1968, с. 192. (54) СПОСОБ УСКОРЕННЫХ КОРРОЗИОННОУСТАЛОСТНЫХ ИСПЫТАНИЙ МЕТАЛЛОВ В

НЕЙТРАЛЬНЫХ ЭЛЕКТРОЛИТАХ (57) Изобретение относится к области коррозионно-усталостных испытаний металлов. Целью изобретения является снижение длительности испытания за счет поддержания концентрации кислорода в среде постоянной в процессе испытания. При реализации способа помещают образец в нейтральный электролит при 60-90 С, подвергают воздейо ствию знакопеременных нагрузок, одновременно продувая через среду воздух так, чтобы интенсивность продувки

I в зависимости от температуры Т (C) изменялась по закону, Т = AT где А — коэффициент, равный 0,090 II л/мин С, и определяют предел вью(осливости металла в среде, по ко: торому судят о коррозионной усталости испытуемого металла.

1 12935

Изобретение относится к испытаниям материалов, а именно к коррозионно-усталостным испытаниям металлов в нейтральных электролитах.

Целью изобретения является снижение длительности коррозионно-усталостных испытаний путем поддержания концентрации кислорода в среде постоянной в процессе испытаний.

Способ осуществляют следующим образом.

Испытуемые образцы подвергают воздействию жидкой агрессивной среды и знакопеременных нагрузок при повышено ных температурах (60-90 С), проводят испытания до разрушения образцов, определяют предел выносливости металла и по нему судят об устойчивости металла к коррозионно-усталостному разрушению, причем в процессе испытания среду продувают воздухом, изменяя в зависимости от температуры Т (С) испытаний интенсивность продувки

Х (л/мин) по закону:

Формула и з о б р е т е н и я

Способ ускоренных коррозионно-усталостных испытаний металлов -в нейтральных электролитах, по которому образцы помещают в жидкий электролит, о нагретый до 60-90 С, подвергают воздействию знакопеременных нагрузок до

25 разрушения, определяют предел выносливости металла и по нему судят о коррозионной усталости испытуемого металла, отличающийся тем, что, с целью сокращения длительности иСпытаний путем поддержания концентрации в среде постоянной, среду продувают воздухом, изменяя интенсивность I продувки по закону:

Х =A>T

Х= А Т, где А — коэффициент, равный 0,9

0,11 л/мин С;

T — - температура, С.

Составитель А. Чеховский Редактор А. Лежнина Техред И.Попович Корректор Г, Решетник

Тираж 777 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открь|тий

113035, Иосква, Ж-35, Раушская наб., д„ 4/5

Заказ 376/45

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 где А — коэффициент, равный 0,09

О, 1 1 л/мин; С.

Способ основан на том, что при повьппении температуры растворимость кислорода в нейтральном жидком электролите падает. Продувка воздухом с указанной интенсивностью обеспечивает постоянную концентрацию кислорода у поверхности испытуемого образца как за счет прямой подачи, так и за счет конвективного перемешивания жидкого электролита при продувке.

72 2

Пример. Образцы стали 15Г2ФБ размером 14х100х500 мм подвергали коррозионно-усталостным испытаниям в резонансном режиме с частотой нагружения f = 40 Гц.

Испытания проводили в синтетичесо кой морской воде при 60 и 70 С. Во время испытаний продували раствор воздухом от компрессора под давлением 0,1 атм с интенсивностью 6 и

7 л/мин соответственно.

Испытания показали, что при одинаковых нагрузках образцы разрушались в 5-7 раз быстрее, чем при испытаниях по способу-прототипу.
