Устройство для определения концентрации непроводящих частиц в проводящих жидких средах
Иллюстрации
Показать всеРеферат
Изобретение относится к измерительной технике и может быть использовано для определения концентрации нерастворимых веществ в электропроводящих жидкостях. Цель изобретения - повышение точности за счет уменьшения влияния на результат измер ений нестабильности приэлектродной емкости . Сущность изобретения состоит в том, что измерительная ячейка включена в генератор синусоидальных колебаний , образованный двумя операционными усилителями. Причем ячейка включена в цепь отрицательной обратной связи одного из них. Активная проводимость объекта определяет амплитуду колебаний генератора и, как следствие, температуру жидкости, по значению которой судят о концентрации . При изменении приэлектродной ч емкости ячейки изменяется частота генерации. При этом сопротивление ячейки остается неизменным, чем обеспечивается достижение цели изобретения . ил. ( Од о
СОЮЗ СОВЕТСКИХ
СС)ЦИАЛИСТИЧЕСКИХ
РЕСПУбЛИК (19) (11) 11 А1 (51) 4 - 01 " 27/! 4

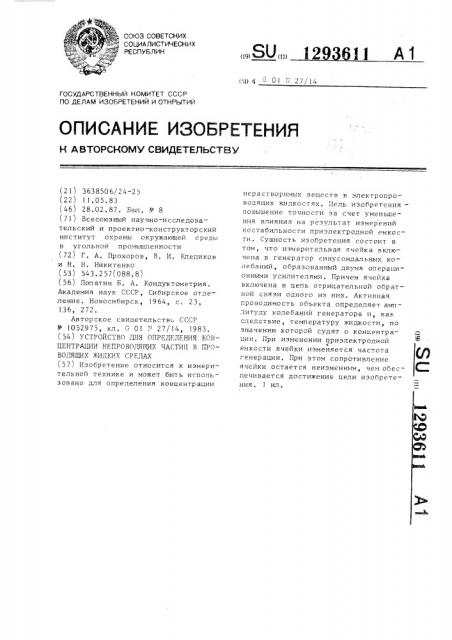

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H Д BTOPCHGMV СВИДЕТЕЛЬСТВ "у
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3638506/24-25 (22) 11.05. 83 (46) 28.02 ° 87. Бюп, !(8 (71 ) Всесоюзный научно-исследовательский и проектно-конструкторский институт охраны окружающей среды в угольной промышленности (72) Г. А. Прохоров, R. И. Клепиков и Н. Н. Никитенко (53) 543,257(088. 8) (56) Лоп атин Б. А. Кондуктометрия, Академия наук СССР, Сибирское отделение, Новосибирск, 1964, с. 23, 136, 272.
Авторское свидетельство СССР
У 1052975, кл. G 01 27/14, 1983. (54 ) УСТРОЙСТВО ДПЯ ОПРЕДЕЛЕНИЯ KOH—
ЦЕНТРАЦИИ НЕПРОВОДЯ1(!ИХ ЧАСТИЦ В ПРОВОДЯЩИХ ЖИДКИХ СРЕДАХ (57) Изобретение относится к измерительной технике и может быть исполь— эовано для определения концентрации нерастворимых веществ в электропроводящих жидкостях, Цель изобретения— повышение точности эа счет уменьше— ния влияния на результат измерений нестабильности приэлектродной емкости. Сущность изобретения состоит в том, что измерительная ячейка включена в генератор синусоидальных колебаний, образованный двумя операционными усилителями. Причем ячейка включена в цепь отрицательной обрат— ной связи одного из них, Активная проводимость объекта определяет амплитуду колебаний генератора и, как следствие, температуру жидкости, по значению которой судят о концентрации. При изменении приэлектродной емкости ячейки изменяется частота генерации, При этом сопротивление ячейки остается неизменным, чем обес— печивается достижение цели изобретения, 1 ил.
1 13936
H=-обретение относится к измеритель««ой технике и может быть:сcпnоoJлI зовано для измерения концентрации нерастворимых веществ в жидких. сре-дах, например взвешенных частиц в
E«IaxzE bIx водах, Пель изобретения — повышение точности измерений эа счет уменьшения влияния на результат измерения нестабильности приэлектродной емкост;. и упрощение измерений.
На чертеже изображена схема пред— лагаемого устройства, Устройство содержит первый опера— ционный усилитель 1, второй операционный усилитель 2, реэистср 3, ксндуктометрическую ячейку 4«, последователь««ую РС-цепь 5 и 6, nàpåifëåëüную BC цепь 7 и 8.
Устройство работает следующим образом.
При определенном соотношении номиналов элементов схемь«в ге,»ераторе, образованном двумя операционными ycff—
25 лителями, возникают нераз б ухающие колебания, По мере прогрева ячейки изменяет««я ее сопротивление и, следовательно, коэффициент обратной связи, что при. водит к Haìåíåíè«î режима-работы ген". ратора.
Через некоторое время схема прид;.т
B стационарное состояние,:з котором д5 исследуемое вещество определяет амплитуду колебаний генератора и темпе ратуру ячейки. Температура ячейки х;-:— рактедизует искомый парамегр, Теплов вой режим ячейки не зависи " от темпе в 4Q ратуры окружающей среды и определяет— свой ст « ««ми осъекта.
При изменении приэлектродной емкости ячейки изменяется ча;".- »а гене— рации. При J òo« сспротивление кондуK— .-ометрической я-«ейки остается неи-.,менным, чем oáåñnPчивается .-.0«тH;-..с ние . (ели иэобppтеHия, ПоложитеJ«üíb«I« -. ффект от и.:-.ольвo— вания .".редлагаемого устро««сева эаклю—
ЧаЕ-СЯ В nai«bil«PE«HI. то-»НО .тИ И-Е»РРРННЕ« при исследовании в,ирокого круга Hane— сей.
О о р м у JI а и . с б р е т е H и я . строй ство flinÿ 0npp lip..l HHri »oH
«,ентрации непроводявих .-.ас HII H npo:oпяг«их жидких средах, со„-,ержаще". оn ppail noHHbl« i у си и тел ь, В цел l от plf дательной обратной «вязи которо;î меж,у выходом усилителя и его инвертиру— кщим входом включен кондуктометри -:еская ячейка о т л и ч а ю щ р в
P "l. я тPM 1 -"то ) с «.,елью ««ОRb«L«iBE«HS.
-. о -«ности измерений э а с «ет уменьяl-p— ния влияния на результат измор«««ия нестабильности .-риэле ктр одной PINKO c .è ячейки Ei упрощения измерений, онс
«ополнительнс содержит второй операпионный усилитель, гараллельную последовательную ".;" — цепи и резис ор, причем napaллельная Р" — цепь вк I Hena в цепь отрипат ельной обратной связи второго операционного усилителя, последовательная Р,:-це ь включена межл» выходом перво -o операционного усили— Iåëÿ и инвер IHpó«oiiièì входом втopoã0 а выход второго операционного усилителя соединен -«ерез резистор с ин— вертирующим гхо;«0«.« первого.
