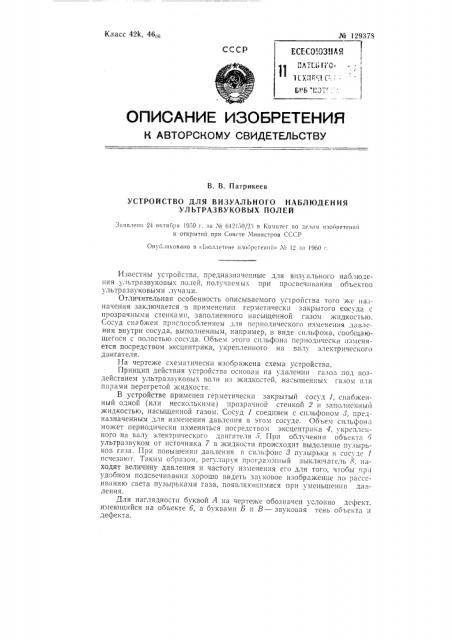

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТО РС КОМ У СВИДЕТЕЛЬСТВУ

В. В. Патрикеев

УСТРОЙСТВО ДЛЯ ВИЗУАЛЬНОГО НАБЛЮДЕНИЯ

УЛЬТРАЗВУКОВЫХ ПОЛЕЙ

Заявлено 24 октября 1959 г. за ¹ 642160/25 в Комитет по делам изооретений и открытий при Совете Министров СССР

Опубликовано в «Ь|оллетене изобретений» ¹ 12 за 1960 г.

Известны устройства, предназняченныс для визуального наолюдения ультразвуковых полей, получаемых при просвечивании объектов ультразвуковыми лучами.

Отличительная особенность описываемого устройства того же назначения заключается в применении гсрмети1ески закрытого сосуда с прозрачными стенками, заполненного насыщенной газом жидкостью.

Сосуд снабжен приспособлением для периодического изменения давления внутри сосуда, выполненным, например, в виде сильфона, сообщающегося с полостью сосуда. Объем этого сильфоня периодически изменяется посредством эксцентрика, укрепленного на валу электрического двигателя.

На чертеже схематически изображена схема устройства.

Принцип действия устройства осноган на удалении газов под воздействием ультразвуковых волн из жидкостей, насьпценных газом или парами перегретой жидкости.

В устройстве применен герметически закрытый сосуд 1, снабженный одной (или несколькими) прозрачной стенкой 2 и заполненный жидкостью, насыщенной газом. Сосуд 1 соединен с сильфоном <3, предназначенным для изменения давления в этом сосуде. Объем сильфона может периодически изменяться посредством эксцентрика 4, укрепленного HH валу электрического двигателя 5. При облучении объекта б ультразвуком от источника 7 в жидкости происходит выделение пузырьков газа. При повышении давления в сильфонс 8 пузырьки в сосудс 1 исчезают. Таким образом, регулируя программный зыключатель 8, находят величину давления и частоту изменения его для того, чтобы пр l удобном подсвечивании xOpoIllo видеть звуковое изображение по рассеиванию света пузырьками газа, появляюгцимися при уменьшешш давления.

Для наглядности буквой А на чертеже обозначен условно дефект. имеющийся на объекте 6, а буквамп Б и  — звуковая тень ооъскта н дефекта.

¹ 129378

Предмет изобретения

Комитет п делам изобретений и открытий при Совете Министров СССР

Редактор P. А. Гальцева Гр, 1172

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 4588

Поди. к печ. 18Х-60 г.

1пра>к 900 Цена 25 коп.

Типография Комитета по делам изобретений и открытий прп Совете Министров СССР

Моск в а, Пе гров к а, 14.

Устройство для визуального наблюдения ультразвуковых полей, получаемых при просвечивании объектов ультразвуковыми лучами, о т л ич и ю щ ееся применением герметически закрытого сосуда с прозрачными стенками, заполненного насыщенной газом жидкостью и снабженного приспособлением для периодического изменения давления внутри сосуда, выполненным, например, в виде сообщающегося с полостью сосуда сильфона, объем которого периодически изменяется при помощи экснентрика, укрепленного на валу электрического двигателя.
