_#_o 129379

Класс 42k, 49oq

СССР

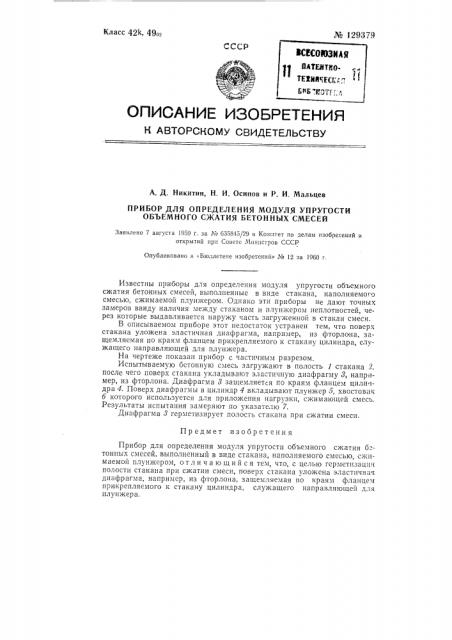

0ПИСЛНИК ИЗ0БРКтяния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Д. Никитин, H. И. Осипов и P. И. Мальцев

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ МОДУЛЯ УПРУГОСТИ

ОБЪЕМНОГО СЖАТИЯ БЕТОННЫХ СМЕСЕЙ

Заявлено 7 августа 1959 г. за Кв 635845/29 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в < Бюллетене изобретений» М 12 за 1960 г.

Известны приборы для определения модуля упругости объемного сжатия бетонных смесей, выполненные в виде стакана, наполняемого смесью, сжимаемой плунжером. Однако эти приборы не дают точных замеров ввиду наличия между стаканом и плунжером неплотностей, через которые выдавливается наружу часть загруженной в стакан смеси.

В описываемом приборе этот недостаток устранен тем, что поверх стакана уложена эластичная диафрагма, например, из фторлона, защемляемая по краям фланцем прикрепляемого к стакану цилиндра, служащего направляющей для плунжер а.

На чертеже показан прибор с частичным разрезом.

Испытываемую бетонную смесь загружают в полость 1 стакана 2, после чего поверх стакана укладыва1от эластичную диафрагму 8, например, из фторлона. Диафрагма 8 защемляет я по краям фланцем цили 1дра 4. Поверх диафрагмы в цилиндр 4 вкладывают плунжер 5, хвостов гк б которого используется для приложения нагрузки, сжимающей смесь.

Результаты испытания замеряют по указателю 7.

Диафрагма 8 герметизирует полость стакана при сжатии смеси.

Предмет изобретения

Прибор для определения модуля упругости объемного сжатия бетонных смесей, выполненный в виде стакана, наполняемого смесью, сжимаемой плунжером, отличающийся тем, что, с целью гсрметнзацни полости стакана при сжатии смеси, поверх стакана уложена эластичная диафрагма, например, из фторлона, защемляемая по краям фланцем прикрепляемого к стакану цилиндра, служащего направляющей для плунжера, № 129379

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве Гр. 172

Типография Комитета по делам изобре1ений и о|крытий при Совете Миннсзров СССР

Москва, Петровка, 14.

Ч Ф ;

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 4957

Поди к печ 1Ч1-60 г

Тираж 930 Цена 25 коп.
