Выделитель тактовых импульсов декодирующего устройства

Выделитель тактовых импульсов декодирующего устройства

Иллюстрации

Показать все

Реферат



Изобретение относится к области цифровых систем передачи данных по проводному или волоконно-оптическому последовательному каналу и предназначено дпя выделения тактовой частоты при приеме различного вида линейных кодов типа 1В2В. Цель изобретения - упрощение устройства и расширение области применения. Выделитель тактовых импульсов содержит элемент ИСКЛЮЧАКЯЦЕЕ ИЛИ 1, элемент И 2 и элемент И-НЕ 3, инвертор 4. Введение сдвигового регистра 7 и образование новых функциональных связей увеличивает ВИДЬ обрабатываемых кодов. Предлагаемое устройство более простое, содержит меньшее количество элементов , сохраняя работоспособность при отклонениях тактовой частоты входного сигнала в пределах ±20%. Кроме того, устройство может быть использовано в декодирующих устройствах, инвариантных к виду линейного кода. 3 ил. € (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 Н 03 К 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДКТЕЛЬСТВ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3928839/24-21 (22) 10.07.85 (46) 28.02.87. Бюл. N 8 (72) В.П.Климов, В.Г.Тер-Захарян, И.М.Казанов, H.Ë.Âèøíÿêîâ . (53) 621.374(088.8) (56) Авторское свидетельство СССР

Ф 681568, кл. Н 04 Ь 7/02, 1979.

Патент США 11 4292626, кл. Н 03 К 13/24, 1982 ° (54) ВЫЩЕЛИТЕЛЬ ТАКТОВЫХ ИМПУЛЬСОВ

ДЕКОДИРУЮЩЕГО УСТРОЙСТВА (57) Изобретение относится к области цифровых систем передачи данных по проводному или волоконно-оптическому последовательному каналу и предназначено для вьщеления тактовой частоты

„,SU„„1293828 A1 при приеме различного вида линейных кодов типа 1В2В. Цель изобретения— упрощение устройства и расширение области применения. Вьщелитель так" товых импульсов содержит элемент

ИСКЛЮЧАЮЩЕЕ ИЛИ 1, элемент И 2 и элемент И-НЕ 3, инвертор 4. Введение сдвигового регистра 7 и образование новых функциональных связей увеличивает виды обрабатываемых кодов. Предлагаемое устройство более простое, содержит меньшее количество элементов, сохраняя работоспособность при отклонениях тактовой частоты входного сигнала в пределах 20Õ. Кроме того, устройство может быть использовано в декодирующих устройствах, инвариантных к виду линейного кода.

3 ил.

28 2

0,375 tu/Т l 24, 1 12938

Изобретение относится к цифровым системам передачи данных по проводному или волоконно-оптическому последовательному каналу и предназначено для выделения тактовой частоты при приеме 5 различного вида линейных кодов типа

IВ2В.

Целью изобретения является упрощение устройства и расширение области применения за счет увеличения видов 10 обрабатываемых кодов.

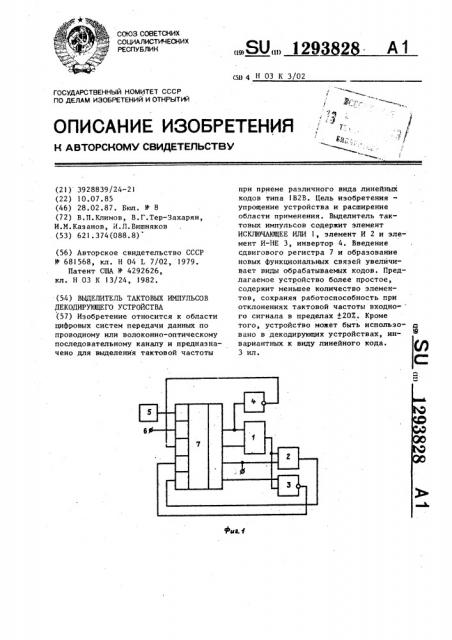

На фиг.l приведена схема выделителя тактовых импульсов; на фиг.2 и 3 временные диаграммы, поясняющие его работу: при бифазном коде (фиг.2) и высокочастотном коде (фиг.3).

Вьщелитель тактовых импульсов содержит элемент 1 ИСКЛЮЧАЮЩЕЕ ИЛИ, элемент 2 И, элемент 3 И-НЕ, инвертор 4, шину 5 синхроимпульсов, входную шину 6, причем выход элемента 1

ИСКЛЮЧАЮЩЕЕ ИЛИ подключен к первому входу элемента 3 И-НЕ, сдвиговый регистр 7 синхронизирующий вход котоЭ

25 рого соединен с шиной 5 синхроимпульсов, первый Д-вход сдвигового регистра 7 соединен с входной шиной 6, второй Д-вход соединен с выходом инвертора 4, третий Д-вход соединен с выходом элемента 3 И-НЕ, четвертый

Д-вход соединен с выходом элемента

2 И, первый выход сдвигового регистра 7 подключен к первому входу элемента ИСКЛЮЧАIОЩЕЕ ИЛИ и входу инвертора 4, второй выход подключен к вто- 35 рому входу элемента 1 ИСКЛЮЧАЮЩЕЕ

ИЛИ, третий выход подключен к первому входу элемента 2 И, второй вход которого подключен к выходу элемента

1 ИСКЛЮЧАЮЩЕЕ ИЛИ, а четвертый выход сдвигового регистра 7 соединен с вторым входом элемента 3 И-НЕ.

Устройство работает следующим образом. 45

С шины 5 синхроимпульсов поступают

1 синхрочастоты 8 f где f - — явт т т ляется тактовой частотой входного 5р сигнала. Входной сигнал представляет собой один из видов линейного кода типа !В2В, например бифазный (манчестерский) код, частотно-манипулированный код, (AMI, CMI), код Хедема- 55 на, код Миллера, RZ-код и др.

Входной сигнал (фиг.2 и За) поступает на первый разряд записи информации сдвигового регистра 7: На выходе второго разряда имеется инверсный входной сигнал, сдвинутый на период синхроимпульса Т/8 (фиг.2 и ЗЬ). На выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ (фиг.2 и 32) формируется последовательность импульсов длительностью

Т/8, возникающих в моменты смены уровней входного сигнала. Таким образом, на двух разрядах регистра, элементе l реализуется формирователь переходов.

Два другие разряда сдвигового регистра 7 используются для выделения импульсов двойной тактовой частоты

2 йт. Триггеры сдвигового регистра 7 работают в режиме синхронного счетчика с коэффициентом деления, равным

4, На выходе третьего разряда (фиг.2 и 3 ) формируется последовательность импульсов с двойной тактовой частотой 2 и (фиг.2 и 3 ). Импульсы элемента I, т.е„ с выхода формирователя переходов, подтягивают период формируемых, тактовых импульсов с точностью до Т/8 к полупериоду тактовой последовательности Т/2 входного сигнала (фиг.2 и Зе) .

Период вьщеляемых тактовых импульсов имеет отклонение от периода входо ного сигнала Т в пределах Т/8. Так при синхрочастоте 8 мГц обеспечивается фазирование импульсов тактовой частоты l мГц с точностью до 125 нс.

Для достоверного вьщеления тактовых импульсов из входного сигнала относительная длительность импульса (паузы) t входного сигнала находится в пределах.

Таким образом, о сравнению с известным устройством предложенное является более простым, содержит меньшее количество элементов, сохраняя работоспособность при отклонениях тактовой частоты входного сигнала в пределах + 207. Кроме того, устройство может быть использовано в декодирующих устройствах, инвариантных к виду линейного кода, что расширяет их функциональные возможности.

Предлагаемый выделитель тактовых импульсов может быть применен в декодерах приемопередающих цифровых мультиплексорных каналов информационного обмена, в цифровых системах передачи данных по оптическому каналу; в цифровых каналах связи для вы3 12938 деления синхросигнала, представленного импульсом, длительность которого подлежит иэмерению и т.д.

Формула изобретения

Выделитель тактовых импульс сов декодирующего устройства, содержащий элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, элемент И, элемент И-НЕ, инвертор, шину синхро- !О импульсов, входную шину, причем выход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ подключен к первому входу элемента И-НЕ, отличающийся тем, что, с целью упрощения устройства и рас- 5 ширения области применения эа счет увеличения видов обрабатываемых кодов, в него введен сдвиговый ре28 4 гистр, синхронизнрующий вход которого соединен с шиной синхроимпульсов, первый Д-вход сдвигового регистра соединен с входной шиной, второй Двход соединен с выходом инвертора, третий Д-вход соединен с выходом элемента И-НЕ, четвертый Д-вход соединен с выходом элемента И, первый выход сдвигового регистра подключен к первому входу элемента ИСКЛЮЧАЮЩЕЕ

ИЛИ, и входу инвертора, второй выход подключен к второму входу элемента

ИСКЛЮЧАЮЩЕЕ ИЛИ, третий выход подключен к,первому входу элемента И, второй вход которого подключен к выходу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, а четвертый выход сдвигового регистра соединен с вторым входом элемента И-HE.
