Способ определения величины свободного пространства левого желудочка для протезирования митрального клапана

Способ определения величины свободного пространства левого желудочка для протезирования митрального клапана

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине , а именно к кардиологии и сердечно-сосудистой хирургии. Цель изобретения - предупреждение травмы стенок желудочка элементами искусственного клапана путем оценки фаз работы мьшц левого желудочка в продольном сечении на основании топологической картины прогнозирования, построенной на применении трех|эхокарди6логических изображений функдионирукйцёго сердца: продольного и двух поперечных в периоды систолы и диастолы. По продольному изображению левого желудочка определяют величину свободного пространства , по поперечным - определяют смещение его геометрического центроэксцентриситета и уменьшают величину свободного пространства на величину геометрического эксцентриситета. с 9 (Л KD со 4 СО

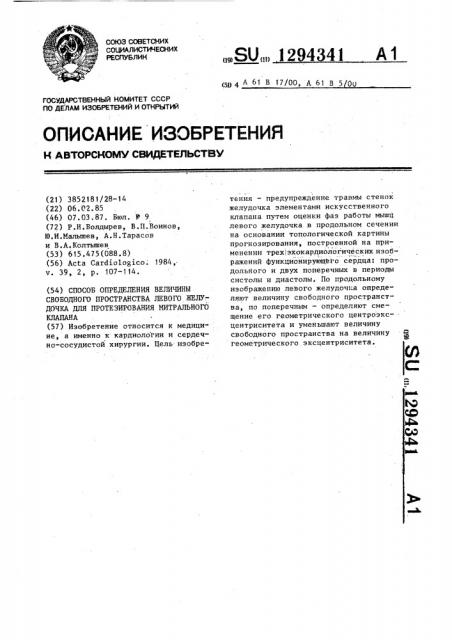

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н двтоеСНОММ СВИДятяпьСтау

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3852181/28-14 (22) 06. 02. 85 (46) 07.03.87. Бюл. М 9 (72) P.Н.Болдырев, В.П.Воинов, Ю.И.Мальппев, А.Н.Тарасов и В.А.Колтьппев (53) 615.475(088.8) (56) Acta Cardiologico; 1984,.

v. 39, 2, р, 107-114. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ВЕЛИЧИНЫ

СВОБОДНОГО ПРОСТРАНСТВА ЛЕВОГО ЖЕЛУ.ДОЧКА ДЛЯ ПРОТЕЗИРОВАНИЯ МИТРАЛЬНОГО

КЛАПАНА (57) Изобретение относится к медицине, а именно к кардиологии и сердечно-сосудистой хирургии. Цель изобре„,Я0„„1294341 А 1 (g4À 61 В 17/00, А 61 В 5 Оц тения — предупреждение травмы стенок желудочка элементами искусственного клапана путем оценки фаз работы мышц левого желудочка в продольном сечении на основании топологической картины прогнозирования, построенной на применении трех1эхокардиологических изображений функционирующего сердца: продольного и двух поперечных в периоды систолы и диастолы. По продольному изображению левого желудочка определяют величину свободного пространства, по поперечным — определяют смещение его геометрического центроэксцентриситета и уменьшают величину свободного пространства на величину Я геометрического эксцентриситета.

12943

Составитель Т.Седова

Редактор С,Пекарь Техред.А.Кравчук Корректор А.Тяско

Заказ 406/2 Тираж 596 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35р Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектнач, 4

Изобретение относится к медицине, а именно к кардиологии и сердечнососудистой хирургии.

Целью изобретения является предупреждение травмы стенок желудочка элементами клапана за счет оценки фаз работы мышц левого желудочка в продольном сечении на основании топологической картины прогнозирования, построенной на применении трех эхо- 10 кардиологических изображений функционирующего сердца.

Способ осуществляют следующим образом.

В дооперационный период оценку параметров протеза выполняют по трем эхокардиографическим изображениям левого желудочка сердца: продольному, по которому определяют величину свободного пространства и уточняют ориентировочный профиль и наружный диаметр протеза, ориентацию расположения манжеты, и двум поперечным в периоды

25 систолы и диастолы, по которым устанавливают величину смещения центров внутренних форм (геометрический эксцентриситет) левого желудочка, затем уменьшают величину свободного пространства и предварительно выбранного ЗО наружного диаметра протеза на величину эксцентриситета, а при установке протеза размещают минимальный размер по ограничителям хода подвижной части клапана ортогонально к про-35 тяженности эксцентриситета.

Ультразвуковой датчик устанавливают в окне III или IV межреберья слева у края грудины в поперечной позиции на уровне створок митрально- 40

I го клапана, располагая центральную линию сек ора перпендикулярно к се41 1 редине видимой линии сомкнутых створок (систола), и, сохраняя эту ориентацию датчика, меняют глубину изображения до четкой фиксации основания задней створки митрального клапана в месте ее крепления к фиброзному кольцу, и в этой плоскости регистрируют два поперечных эхокардиографических изображения; одно в период систолы, другой в период диастолы, затем на последнем изображении отмечают максимальный размер от основания задней створки митрального клапана до межжелудочковой перегородки и, сохраняя на иэображении величину этого размера, поворачивают датчик до четкой фиксации на изображении корня аорты, и в этом положении регистрируют третье (продольное) изображение.

Формула изобретение

Способ определения величины сво.— бодного пространства левого желудочка для протезирования митрального клапана, заключающийся s эхокардиографическом измерениии полости левого желудочка, о т л и ч а ю щ и й— с я тем, что, с целью предупреждения травмы стенок желудочка .элементами .клапана, по продольному эхокардиографическому изображению левого желудочка определяют величину свободного пространства, затем по поперечным эхокардиографическим

L изображениям левого желудочка в систолу и диастолу определяют смещение

его геометрического центроэксцентриситета и уменьшают величину свободного пространства на величину эксцентриситета,
