Реферат



Изобретение относится к контрольно-сортировочной технике в машиностроении и позволяет расширить технологические возможности устройства . На корпусе установлен наклонный лоток 5 с окном в боковой стенке.На вертикальной оси 2 установлен неподвижный кулак 3 и приводной ротор 7, на котором установлен измерительный механизм, состоящий из неподвижной губки 13 и двуплечего подпрулснненного рычага 10 с измерительной губкой 14, контактирующего с кулаком 3. 1 ил. с ф (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ (ЕСНИХ

РЕСПУБЛИН (19) (И) (п 4 В 07 С 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ р 0 В

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3892772/28-12 (22) 11.05.85 (46) 07.03.87. Вюл. И - 9 (71) Специальное конструкторскотехнологическое бюро-б Ленинградско,го производственного объединения ."Русские самоцветы" (72) М.Л.Кофман (53) б91.8(088.8) (56) Авторское свидетельство СССР

N - 401427, кл. В 07 С 5/04, 1971. (54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ

ДЕТАЛЕЙ (57) Изобретение относится к контрольно-сортировочной технике в машиностроении и позволяет расширить технологические возможности устройства. На корпусе установлен наклонный лоток 5 с окном в боковой стенке.На вертикальной оси 2 установлен неподвижный кулак 3 и приводной ротор 7, на котором установлен измерительный механизм, состоящий из неподвижной губки 13 и двуплечего подпружиненного рычага 10 с измерительной губкой 14, контактирующего с кулаком 3. 1 ил. 1294390

ВНИИПИ Заказ 412/5

Тираж 539

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к контрольно-сортировочной технике в машиностроении и может быть использовано для сортировки деталей типа колец по диаметру оверстия. 5

Целью изобретения является расширение технологических возможностей.

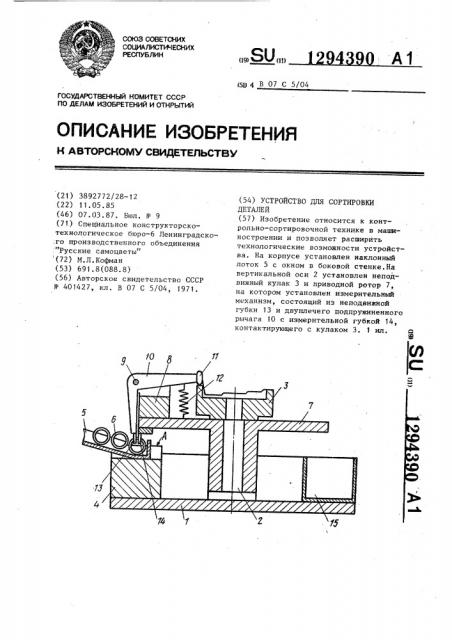

На чертеже изображено устройство, общий вид.

Устройство состоит из корпуса 1, на котором закреплены ось 2 с кулаком 3 и кронштейн 4 с наклонным лотком 5 для подачи деталей 6. На оси 2 установлен с возможностью вращения ротор 7 с кронштейном 8, несущим на оси 9 рычаг 10, на одном плече которого установлен ролик 11, имеющий возможность контакта с рабочим профилем кулака 3 под действием пружины 12. На другом плече рычага 10 закреплена измерительная губка 13, напротив которой размещена вторая измерительная губка 14, закрепленная на роторе 7. В нижней части наклонный лоток 5 имеет окно на уровне горизонтальной плоскости А кронштейна 4, расположенного в секторе загрузки под измерительными губками 13 и 14. В этом секторе рабочий профиль кулака 3 имеет выступ, обеспечивающий максимальное сведение измерительных губок 13 и 14. Затем в направлении вращения ротора 7 профиль кулака 3 переходит во впадину, соотзетствующую разведению губок на 35 величину наибольшего измеряемого диаметра отверстий деталей б. Участок рабочего профиля кулака 3 от впадины до выступа выполнен ступенчатым, причем каждая ступень обеспечивает све- 4О дение измерительных губок 13 и 14 до размеров, соответствующих определенной размерной группе сортируемых деталей. В комплексе все ступени охватывают все размерные группы — от 45 наименьшего до наибольшего диаметра отверстия. В секторе каждой ступени установлена емкость 15 для рассортированных деталей данной размерной группы. 50

Устройство работает следующим образом.

По наклонному лотку 5 детали 6 перемещаются в рабочую зону. При вращении ротора 7 нижняя деталь опрокидывается измерительными губками 13 и 14 на горизонтальную плоскость А с.одновременным вводом губок внутрь отверстия. В этот же момент ролик 11 переходит во впадину кулака 3 и рычаг 10 под действием пружины 12 поворачивается на оси 9, осуществляя захват детали губками 13 и 14. Деталь 6 удерживается губками 13 и 14 до тех пор, пока при дальнейшем вращении ротора 7 ролик t1 не осуществит контакт с соответствующим измеряемому диаметру ступенчатым выступом профиля кулака 3. При этом рычаг 10 поворачивается на оси 9, происходит сведение губок 13 и 14 и деталь 6 падает в емкость 15, соответствующую измеренному диаметру отверстия, которая установлена в секторе соответствующего выступа.

Формула изобретения

Устройство для сортировки деталей по диаметру отверстия, содержащее наклонный загрузочный лоток с окном для выдачи деталей, поворотный вокруг вертикальной оси ротор, установленный соосно ротору неподвижный кулак со ступенчатым рабочим профилем, размещенный на роторе по меньшей мере один измерительный механизм, состоящий из неподвижной измерительной губки и двуплечего подпружиненного рычага, на одном плече которого смонтирована измерительная губка, а на другом— контактный ролик, установленный с возможностью взаимодействия с рабочим профилем кулака, и приемные бункеры, о т л и ч а ю щ е е с я тем, что> с целью расширения технологических возможностей, оно снабжено горизонтальной площадкой, размещенной у нижнего конца загрузочного лотка и примыкающей к окну для выдачи деталей на уровне линий центров измеряемых деталей, а измерительные губки выполнены в виде вертикальных пальцев, расположенных выше горизонтальной площадки.
