Устройство для сортировки лесоматериалов

Устройство для сортировки лесоматериалов

Иллюстрации

Показать все

Реферат



Изобретение относится к сортировочной технике и лесоперерабатывающей про. Ь1шленности и позволяет упростить конструкцию и повысить надежность работы . При помощи системы управления раскряжевочной установки 10 оператор задает длину и назначение отпиливаемого сортимента. Одновременно подают команду на вертикальное перемещение кассеты 3 до установки нужной секции 4 на уровень приемного стола 11. Отпиленный сортимент сбрасывается внутрь секции 4. Размеры секции обеспечивают размещение максимально возможного количества сортиментов одного вида, полученных при раскряжевке одного хлыста. После рассортировки кассета 3 перемещается в крайнее верхнее положение. Все рычаги 5 одновременно поворачиваются от цепной передачи 6 и сбрасывают все сортименты на лотки 7 ив вагонетки 8. 3 ил. 1C (Л

СОЮЗ СОВЕТСКИХ

СО@ЮЛИСТИЧЕСНИХ

РЕСПУБЛИН

О9) S (Ill

А1 (б1) у В 07 С 5/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3781567/28-12 (22) 17.08.84 (46) 07.03.87. Бюл. М 9 (71) Марийский политехнический институт им. А.М.Горького (72) А.Н,Чемоданов (53) 62 1.864(088.8) (56) Залегаллер Б.Г. и др. Автоматизация производственных процессов на лесных складах. Л,: Изд. ВЗЛТИ, 1964, с. 248-250, рис. 86. (54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ЛЕСО-

МАТЕРИАЛОВ (57) Изобретение относится к сортировочной технике и лесоперерабатывающей про. ышленности и позволяет упростить конструкцию и повысить надежность работы, При помощи системы управления раскряжевочной установки 10 оператор задает длину и назначение отпиливаемого сортимента, Одновременно подают команду на вертикальное перемещение кассеты 3 до установки нужной секции

4 на уровень приемного стола 11, Отпиленный сортимент сбрасывается внутрь секции 4. Размеры секции обеспечивают размещение максимально возможного количества сортиментов одного вида, полученных при раскряжевке одного хлыста, После рассортировки кассета 3 перемещается в крайнее верхнее положение. Все рычаги 5 одновременно поворачиваются от цепной передачи 6 и сбрасывают все сортименты на лотки 7 и в вагонетки 8. 3 ил.

1 12943

Изобретение относится к сортировочной технике в лесоперерабатывающей промышленности.

Цель изобретения - упрощение конструкции и повышение надежности рабо- g ты.

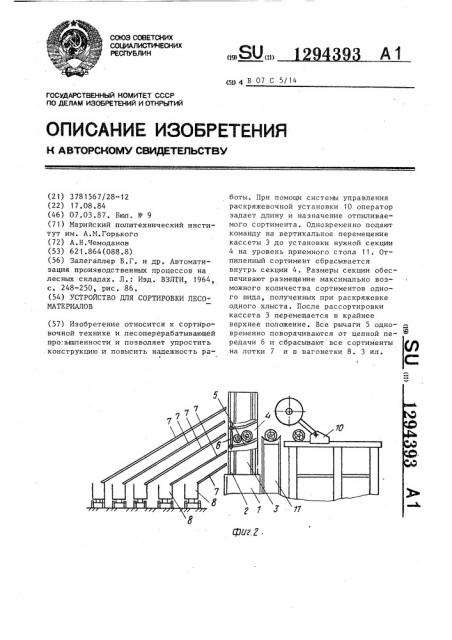

На фиг. 1 изображено устройство, вид сверху, на фиг. 2 — то же, вид сбоку, на фиг. 3 — приводная кассета.

Устройство для сортировки лесома- 10 териалов содержит вертикальную шахту

1 с направляющими 2, в которых размещена кассета 3 с секциями 4, образованными L-образными поворотными рычагами 5. Привод всех рычагов 5 осуществляется от цепи 6. Сбоку от шахты смонтированы многоярусные наклонные отводящие лотки 7, накопители типа вагонеток 8 с трособлочной системой 9.

Устройство работает следующим образом.

Оператор раскряжевочной установки

10 задает длину и назначение отпиливаемого сортимента при помощи системы управления раскряжевочной установки. Одновременно подается команда на вертикальное перемещение кассеты

3 до установки нужндй секции 4 на уровень приемного стола 1 t раскряжевочной установки 10. Отпиленный сор- 30 тимент сбрасывается внутрь секции

4. Оператор задает длину и назначение

° следующего сортимента, а соответствующая ему секция устанавливается на уровень приемного стола 11. Размеры 35 секции обеспечивают размещение максимально возможного количества сорти-

93 ментов одного вида, полученных при раскряжевке одного хлыста.

После рассортировки по секциям всех сортиментов от одного хлыста кассета 3 перемещается в крайнее верхнее положение, от цепной передачи

6 одновременно поворачиваются все рычаги 5 и сбрасывают все сортименты на соответствующие наклонные лотки

7. Сортименты скатываются в вагонетки 8, которые по мере заполнения трособлочной системой 9 перемещаются в зону действия башенного крана.

Формула изобретения

Устройство для сортировки лес оматериалов, содержащее вертикальную шахту с размещенным в ней механизмом транспортирования с секциями для приема лесоматериалов и накопители для рассортированных лесоматериалов, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности работы, оно снабжено смонтированными у шахты многоярусными наклонными отводящими лотками, а механизм транспортирования выполнен в виде установленной в шахте с воэможностью возвратно-поступательного перемещения приводной кассеты с размещенными на ней L-образными приводными поворотными рычагами, которые в момент сбрасывания материала являются продолжением наклонных отводящих лотков, 1

1294393
