Шпиндельная бабка металлорежущего станка

Шпиндельная бабка металлорежущего станка

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке материалов резанием и может быть использовано в металлорежущих станках повьппенной точности.Целью изобретения является снижение влияния тепловых деформаций корпуса бабки на точность положения шпинделя.Устройство содержит шпиндель 1 с опорами 2,размещенными в корпусе 3, связанном с базовыми элементами 6 станка стержнями 7, выполненными из сплава с низким коэффициентом линейного расширения . Между корпусом 3 и базовыми элементами 6 установлена двухарочная разножесткая упругая проставка 4, в ветви 5 большей жесткости которой, соединенной с базовым этементом 6, закреплены указанные стержни . При этом место крепления стержней в корпусе 3 расположено над осью шпинделя 1 на расстоянии, равном кратчайшему расстоянию от середины опорной площадки стержней до боковой поверхности расточки корпуса 3 под опоры 2. 1 ил. t, (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 44

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3877858/31-08 (22) 05.04.85 (46) 07.03.87. Бюл. N - 9 (71) Московский авиационный технологический институт им. К.Э.Циолковского (72) В. Н. Юрин (53) 621. 941. 26-229. 3 (088. 8) (56) Кашепава М.Я. Современные координатно-расточные станки. М., Машгиз, 1961, с. 274. (54) ШЦИНДЕЛЬНАЯ БАБКА МЕТАЛЛОРЕЖУЩЕГО СТАНКА (57) Изобретение относится к обработке материалов резанием и может быть использовано в металлорежущих станках повышенной точности. Целью изобретения является снижение влияния тепло(51)4 В 23 В 19/00 В 23 1/08 вых деформаций корпуса бабки на точность положения шпинделя. Устройство содержит шпиндель 1 с опорами 2,размещенными в корпусе 3, связанном с базовыми элементами 6 станка стержнями 7, выполненными из сплава с низким коэффициентом линейного расширения. Между корпусом 3 и базовыми элементами 6 установлена двухарочная разножесткая упругая проставка 4, в ветви 5 большей жесткости которой, соединенной с базовым элементом Ь, закреплены указанные стержни. При этом место крепления стержней в корпусе 3 расположено над осью шпинделя 1 на расстоянии, равном кратчайшему расстоянию от середины опорной площадки стержней до боковой поверхности расточки корпуса 3 под опоры 2. 1 ил.

1294489 металлорежущих станков за счет снижения влияния тепловых деформаций на точность положения шпинделя.

Шпиндельная бабка металлорежущего станка, содержащая шпиндель с опорами, размещенными в корпусе, связанном с базовыми элементами станка

Составитель В.Золотов

Техред Л.Олейник Корректор Т,Колб

Редактор В.Иванова

Заказ 422/10 Тираж 976 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к обработке материалов резанием и может быть использовано в металлорежущих станках повышенной точности.

Целью изобретения является снижение влияния тепловых деформаций корпуса бабки на точность положения шпинделя.

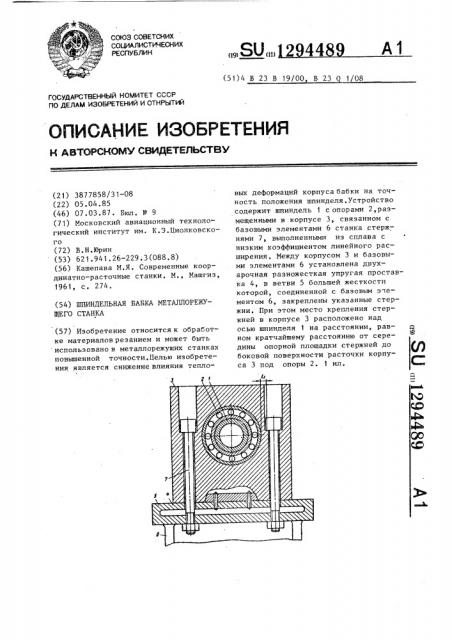

На чертеже представлена шпиндельная бабка, разрез.

Шпиндельная бабка состоит из шпинделя 1 с опорами 2, размещенными в корпусе 3, установленном на двухарочной разножесткой упругой проставке 4, в ветви 5 большей жесткости которой, соединенной с базовым элементом 6 станка, закреплены выполненные из сплава с низким коэффициентом линейного расширения силовые стержни 7 крепления корпуса 3.

При этом место крепления расположено над осью шпинделя 1 на расстоянии

1, равном кратчайшему расстоянию 1 от середины опорной площадки стержня 7 до боковой поверхности расточки корпуса бабки под опоры 2 шпинделя 1.

Устройство работает следующим образом.

При нагреве корпуса 3 шпиндельной бабки в процессе работы станка тепловые деформации указанного корпуса вызывают соответствующие прогибы разножестких ветвей упругой проставки 4, алгебраическая сумма линейных величин которых и величины удлинения стержней 7 предопределяют минимальное смещение оси шпинделя 1, а размещение места крепления стержней 7 над осью шпинделя на расстоянии

1 = 1 дополнительно снижает влияние тепловых деформаций корпуса.

Применение предлагаемого устройства обеспечивает повышение точности

Ф о р м у л а и з о б р е т е н и я стержнями, выполненными из сплава с низким коэффициентом линейного расширения, отличающаяся тем, что, с целью снижения влияния тепловых деформаций корпуса на точность положения шпинделя, между корпусом и базовыми элементами размещена введенная в устройство двухарочная разножесткая упругая проставка, в ветви большей жесткости.которой, соединенной с базовыми элементами, закреплены указанные стержни, а место крепления шпиндельной бабки располагают над осью шпинделя на расстоянии, равном кратчайшему расстоянию от середины опорной площадки стержня до боковой поверхности расточки корпуса бабки под опоры шпинделя.
