Торцовый разводной ключ

Торцовый разводной ключ

Иллюстрации

Показать все

Реферат



Изобретение относится к ручному инструменту и может быть использова/ но в различных отраслях промьшленности при монтажно-сборочных работах. Цель изобретения - упрощение конструкции и уменьшение габаритов. Торцовый разводной ключ содержит корпус 1, установленную на нем с возможностью поворота крышку 3 с кулачком 7, подпружиненные толкатели 5, на торцах которых закреплены губки 6. При повороте крьш1ки 3 ее кулачок 7 поочередно перемещает толкатели 5 и поочередно вводит в зев 2 губки 6, изменяя размер последнего. 3 ил. (Л С V Фи&. 1

С 0103 СОВ ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 25 В 13/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

fA фиp.!

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3964424/25-28 (22) 15. 10. 85 (46) 07.03. 87. Бюл. У 9 (72) И.И. Майстренко и С.Ю. Кавецкас (53) 621. 883 (088. 8) (56) АвторсКое свидетельство СССР

Р 954198, кл. В 25 В 13/00, 1980.

Авторское свидетельства СССР 598747, кл. В 25 В 13/06, 1976. (54) ТОРЦОВЫЙ РАЗВОДНОЙ КЛЮЧ

,57) Изобретение относится к ручному инструменту и может быть использова„„SU„„1294594 A 1 но в различных отраслях промышленности при монтажна-сборочных работах.

Цель изобретения — упрощение конструкции и уменьшение габаритов. Торцовый разводной ключ содержит корпус 1, установленную на нем с возможностью поворота крышку 3 с кулачком 7, подпружиненные толкатели 5, на торцах которых закреплены губки 6. При повороте крышки 3 ее кулачок 7 поочередно перемещает толкатели 5 и поочередно вводит в зев 2 губки 6, изменяя размер последнего. 3 ил.

1./(? 1 ъц. б перемещает т().IIY,ë t . л ) и ннол п н эев 2 губки 6 раэлнчнои толщины H при этом изменяется размер S зева 2.

Заданное погожение крышки 3 на корпусе 1 фиксируется с помощью шарикового фиксатора 4. После настройки ключа на заданный размер ключ устанавливают зевом 2 на гайку (не показана) и поворачивают за рукоятку 8.

Формула и з о б р е т е н н я

Ви Р4

ФиаЮ

Составитель Ф.Рубин

Техред Л.Сердюкова

Редактор В.Данко

Корректор М.Де ик

Заказ 430/15

Тираж 954

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к ручному, инструменту и может быть использовано в различных отраслях промышленности при монтажно-сборочных работах..

Цель изобретения — упрощение конструкции и уменьшение габаритов.

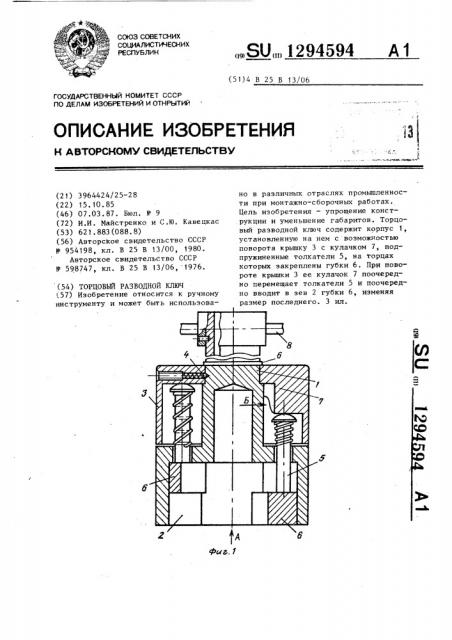

На фиг. 1 изображен торцовый разводной ключ, общий вид, на фиг. 2 вид А на фиг. 1, на фиг. 3 — вид Б на фиг. 1.

Торцовый разводной ключ содержит корпус 1 с шестигранным зевом 2, установленную на корпусе 1 с возможностью поворота крышку 3, расположенный в ней шариковый фиксатор 4, уста-15 новленные в корпусе 1 с возможностью осевого перемещения подпружиненные, толкатели 5, на торцах которых, выходящих в полость зева 2, жестко закреплены губки 6, имеющие разную толщину Н, кулачок 7, выполненный на внутренней поверхности крышки 3 и имеющий возможность поочередного взаимодействия со свободными торцами толкателей 5. В корпусе 1 установлена рукоятка 8, а каждая губка 6 контактирует с двумя смежными гранями зева 2.

Ключ работает следующим образом.

Для настройки ключа вращают крышку 3, кулачок 7 которой поочередно

Торцовый разводной ключ, содержащий корпус с зевом, установленную на нем с возможностью поворота крышку, размещенный в ней шариковый фиксатор, толкатели, установленные в корпусе, и губки, закрепленные на расположенных в зеве торцах толкателей, отличающийся тем, что, с целью упрощения конструкции и уменьшения габаритов, толкатели подпружинены в осевом направлении, на внутренней поверхности крышки выполнен кулачок, поочередно взаимодействующий с свободными торцами толкателей, губки имеют разную толщину, а зев — форму шестигранника, взаимодействующего смежными гранями с губками.
