Реферат



,111в 129460

Класс 49d, Зо, СССР

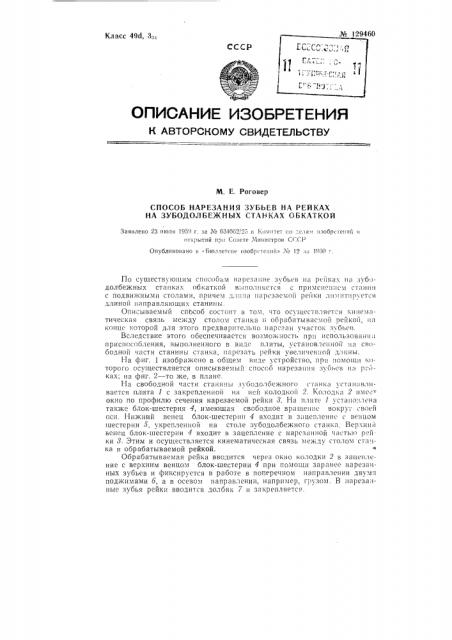

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

M. E. Роговер

СПОСОБ НАРЕЗАНИЯ ЗУБЬЕВ НА РЕЙКАХ

НА ЗУБОДОДБЕЖпЫХ СТАНКАХ ОБКАТКОЙ

Заявлено 23 июля 195!1 г. аа М 634662, 25 в 1(омнтет по «елач наобре гений и открытий пр.. Совете Министров С<.СР

Опубликовано в Б(олтет(не изобр(тений»,|Се 12 ва 1|1Я1 -..

ПО съ шеству |Огни м спосооа;1 II;ID«за н не зуоь«В ll;l р«йках ни зубодолбежных станках обкат|,Ой вьll107IIII« I.col c I7pi(llciI«IIII««T(llIilil с подвижными столами, причем длп.|а нар«за«мой рейки лиi!«T»pi«T«» длиной направляющих станиньь

Описываемый способ состоит в том, что осуществляется кинематическая связь между столом cTHIII3 II обрабатыва«мой рейкой, II7 концс которой для этого предварительно нар«зан участок зубьев.

Вследствие этого обеспечивастся возможность прн использованн,l приспособления, выполненного в Внд(. плиты, уcTBIIQB,7«IIHolf на свободной части станины станка, нарезать рейки увелнч«ннои длины.

На фиг. 1 изобраи(ено в общем виде устройство, при помощи i((iторого осуществляется описываемый способ нар«зан1|я зубь«в il;l рейках; на фиг. 2 — то же, в плане.

На свободной части станины зубодолбсжного «T;IIIIia у«ган;|вливается плита 1 с закреплен||ОН H I H«II колодкОП 2. Колодка 2 ||м«ет окно по профилю сечения нарезаемой рейки 8. На плите 1 устано.,лена также блок-шестерня 4, имеющая свободное вращение вокруг своей оси. Нижний венец блок-шестерни 4 входит в зацепленн«с венцом шестерни 5, укрепленной на столе зубодолбежного станка Верхний венец блок-шестерни 4 входит в зацепление с нар«занной частью рей ки 8. Этим и осуществляется кинематическая связь между столом ci;I!lка и обрабатываемой рейкой.

Обрабатываемая рейка вводится через окно колодки 2 в зацепление с верхним венцом блок-шестерни 4 при помощи заранее нарезанных зубьев и фиксируется в работе в поперечном направлении двумя поджимами 6, а в осевом направлении, например, грузом. В нарезанные зубья рейки вводится долбяк 7 и закреп7IIPT«I. — — 2 № 129460

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. А, Гальцева Гр. 212

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 4420

Подп. к печ. 11.V-60 г.

Тираж 1150 Цена 25 коп.

Типография Комитета по делам изобрегеннй и открытий ппн Совете Министров ГССР

Москва. Пегровка, 14.

Способ нарезания зубьев на рейках на зубодолбежных станках обкаткой с использованием приспособления, выполненного в виде плиты, установленной на свободной части станины станка, отличающийся тем, что, с целью нарезания реек увеличенной длины, осуществляют кинематическую связь между столом станка и обрабатываемой рейкой, на конце которой для этого предварительно нарезан участок зубьев.
