Экскаватор для разработки мерзлых грунтов

Экскаватор для разработки мерзлых грунтов

Иллюстрации

Показать все

Реферат



Изобретение относится к землеройным машинам и повышает производительность путем увеличения напорного усилия. Для этого экскаватор имеет укрепленный на поворотных тягах, связанных с рукоятью, механизм 5 напора. Выполнен он в виде шарнирного многозвенника (М) 11, образуюш,его в пространстве шарнирную призму. Со звеньями 14 связан гидроцилиндр (ГЦ) 13, размещенный по диагонали МП. Два других звена выполнены в виде опорных цилиндров 18 с грунтозацепами для взаимодействия со стенками траншеи. При нахождении ковша в забое (траншее) включают привод, обеспечиваюш.ий передачу вращения через ведущую шестерню на ведомую шестерню, связанную с поворотными тягами. Шток ГЦ 13 при этом выдвинут для уменьшения ширины М 11. При касании ковша упором 12 шток ГЦ 13 втягивается, М 11 разжимается и опорные цилиндры 18 грунтозацепами врезаются в забой мерзлого грунта. Вючючается привод 17 и, вращаясь, опорные цилиндры 18 посредством М 11 и упора 12 передают толкающее усилие ковщу. 2 ил. i (Л to со 4 СО со ISD

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д1) 4 Е 02 F 5/30

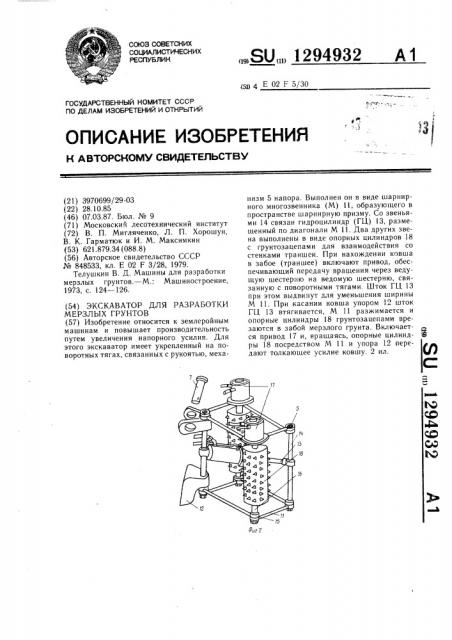

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСН0МУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3970699/29-03 (22) 28.10.85 (46) 07.03.87. Бюл. № 9 (71) Московский лесотехнический институт (72) В. П. Мигляченко, Л. П. Хорошун, В. К. Гарматюк и И. М. Максимкин (53) 621.879.34 (088.8) (56) Авторское свидетельство СССР № 848533, кл. Е 02 F 3/28, 1979.

Телушкин В. Д. Машины для разработки мерзлых грунтов.— М.: Машиностроение, 1973, с. 124 — 126. (54) ЭКСКАВАТОР ДЛЯ РАЗРАБОТКИ

МЕРЗЛЫХ ГРУНТОВ (57) Изобретение относится к землеройным машинам и повышает производительность путем увеличения напорного усилия. Для этого экскаватор имеет укрепленный на поворотных тягах, связанных с рукоятью, меха„„SU„„1294932 А1 низм 5 напора. Выполнен он в виде шарнирного многозвенника (M) 11, образующего в пространстве шарнирную призму. Со звеньями 14 связан гидроцилиндр (ГЦ) 13, размещенный по диагонали М 11. Два других звена выполнены в виде опорных цилиндров 18 с грунтозацепами для взаимодействия со стенками траншеи. При нахождении ковша в забое (траншее) включают привод, обеспечивающий передачу вращения через ведущую шестерню на ведомую шестерню, связанную с поворотными тягами. Шток ГЦ 13 при этом выдвинут для уменьшения ширины

М 11. При касании ковша упором 12 шток

ГЦ 13 втягивается, М 11 разжимается и опорные цилиндры 18 грунтозацепами врезаются в забой мерзлого грунта. Включается привод 17 и, вращаясь, опорные цилинд- Ж ры 18 посредством М 11 и упора 12 передают толкающее усилие ковшу. 2 ил.

1294932

Формула изобретения (.ОсTHIIIITL . Ih В. 1рокофвеи

Редактор С. Патрушева Текрсл И Верее Корректор Л. Ильин

Заказ 444/32 Тираж В()т I t(l;IIIIIcяое

ВНИИПИ Государственного когиитста (.(.(.Р пс делая изоор,ений и открытий, 113035, Москва, OK 35, Раупикая иад., д. 415

Производственно-полиграфическое предприятие, г. Ужгород, iл. Проекгная, 4

Изобретение относится к землеройным машинам, а конкретно к одноковшовым экскаваторам.

Цель изобретения — повышение производительности путем увеличения напорного усилия.

На фиг. l изображен экскаватор, вид сбоку; на фиг.2 — механизм подачи ковша на забой.

Экскаватор включает машину 1, связанную с ней стрелу 2, рукоять 3 и ковш 4. 1О

Механизм подачи ковша на забой 5 с помощью тяг 6 связан с рукоятью посредством пальцев 7 и для поворота в рабочее положение имеет привод 8, который посредством ведущей зубчатой шестерни 9 приводит во вращение ведомую шестерню 10, жестко связанную с тягами 6. Механизм 5 выполнен в виде шарнирного многозвенника

11 с упором 12, образующего в пространстве шарнирную призму. По диагбнали многозвенника 11 размещен силовой гидроцилиндр 13, связанный шарнирно со звеньями 14.

По другой диагонали многозвенника 11 в шарнирах 15 закреплены на осях 16 снабженные приводом 17 опорные цилиндры 18 с (зубьями) грунтозацепами.

Экскаватор для разработки мерзлых грунтов работает следующим образом.

При нахождении ковша в забое (траншее) включают привод 8, который посредством ведущей зубчатой шестерни приводит во вращение ведомую шестерню 10, жестко связанную с тягами 6, на которых находится механизм 5. При этом в силовом гидроцилиндре 13 рабочий шток выдвинут полностью, для того чтобы многозвенник 11 вместе с опорными цилиндрами 18 по ширине был меньше траншеи, открытой ковшом, или предварительно при начале работы забой может быть образован любым другим способом.

При касании ковша упором 12 включают гидросхему так, что шток силового гидроцилиндра 13 втягивается, а механизм 11 разжимается и цилиндры 18 зубьями врезаются в забой мерзлого грунта, при этом включается привод 17 и цилиндры, вращаясь, передают толкающее усилие посредством механизма 11 и упора 12 ковшу 4. Таким образом реализуется дополнительное усилие на зубьях ковша экскаватора, оборудованного как обратной так и прямой лопатой.

При заполнении ковша грунтом отключается привод 17, шток силового гидроцилиндра 13 включается на выдвижение. После включения привода 9 механизм 5 подачи возвращает ся в исходное положение, рабочий цикл закончен и при очередном цикле операции повторяются.

Экскаватор для разработки мерзлых грунтов, включающий шарнирно связанные между собой стрелу, рукояти и ковш, и силовые гидроцилиндры управления, отличаюи ийся тем, что, с целью повышения производительности путем увеличения напорного усилия, он снабжен механизмом напора выполненным в виде шарнирного многозвенника, образующего в пространстве шарнирную призму, у которой два противоположно расположенных вертикальных звена выполнены в виде опорных цилиндров с грунтозацепами для взаимодействия со стенками траншеи и имек>т привод вращения, а два других связаны между собой посредством гидроцилиндра, при этом шарнирный многозвенник посредством поворотных тяг соединен с рукоятью и имеет упор, расположенный с возможностью взаимодействия с ковшом.
