Реферат



Изобретение относится к области машиностроения и может быть использовано во всех областях народного хозяйства для соединения валов машин и механизмов в условиях повьш1енных динамических нагрузок, перекосов и смещений валов. Целью изобретения является повышение долговечности муфты при работе с повьш1енными нагрузками . Муфта состоит из ведущей и ведомой полумуфт. Полумуфты связаны мезвду собой хомутами, на концах которых выполнены отверстия под болты. Концы хомутов установлены под острым углом 15-30° к плоскости их вращения. В результате увеличивается жесткость за счет того, что их изгиб происходит под углом. Хомуты могут быть изготовлены из плоского прорезиненного ремня. 1 з.п.ф-лы, 2 ил.

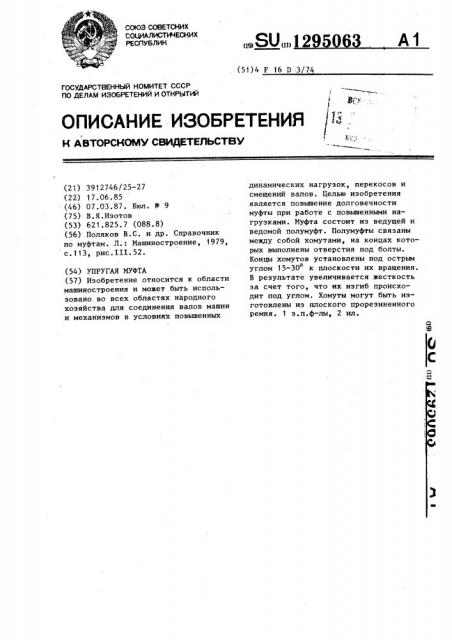

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51)4 F 16 D 3/74

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1- .

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (21) 3912746/25-27 (22) 17,06.85 (46) 07.03.87. Бюл. Ф 9 (75) В.Я.Изотов (53) 621.825.7 (088.8) (56) Поляков В.С. и др. Справочник по муфтам. Л.: Машиностроение, 1979, с.113, рис.III.52. (54) УПРУГАЯ МУФТА (57) Изобретение относится к области машиностроения и может быть использовано во всех областях народного хозяйства для соединения валов машин и механизмов в условиях повышенных динамических нагрузок, перекосов и смещений валов. Целью изобретения является повышение долговечности муфты при работе с повышенными нагрузками. Муфта состоит из ведущей и ведомой полумуфт. Полумуфты связаны между собой хомутами, на концах которых выполнены отверстия под болты.

Концы хомутов установлены под острым углом 15-30 к плоскости их вращения.

В результате увеличивается жесткость за счет того, что их изгиб происходит под углом. Хомуты могут быть изготовлены из плоского прорезиненного ремня. 1 з.п.ф-лы, 2 ил.

95063

ВНИИЛИ Заказ 600/39

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

1 12

Изобретение относится к области машиностроения и может быть использовано во всех отраслях народного хозяйства для соединения валов машин и механизмов в условиях повышенных динамических нагрузок, перекосов и смещений валов.

Целью изобретения является повышение долговечности муфты при работе с повышенными динамическими нагрузками.

На фиг.1 изображена упругая муфта, разрез; на фиг.2 — вид А на фиг.1.

Упругая муфта содержит ведущую 1 и ведомую 2 полумуфты, к которым прикреплены хомуты 3 посредством нажимных колец 4 с болтами 5 и обвязкой 6 из проволоки.

На концах хомутов выполнены отверстия под болты 5. Концы хомутов, прикрепленные к ведущей полумуфте 1 смещены по отношению к концам, прикрепленным к ведомой полумуфте 2, на шаг отверстия.

Хомуты 3 установлены под острым а углом 15-30 к плоскости их вращения, что уменьшает лобовое сопротивление, отбрасывая воздушный поток частично на опоры вала и дополнительно охлаждая его подшипники, и увеличивает жесткость хомутов за счет того, что их изгиб происходит под углом..

Хомуты могут быть изготовлены из плоского прорезиненного ремня, что позволяет произвести ремонт муфты на месте работы.

Формула. изобретения

1 ° Упругая муфта, содержащая ведущую и ведомую фланцевые полумуфты, связанные между собой упругими coef5 динительными элементами в виде хомутов, закрепленных на фланцах нажимными кольцами, связанными с фланцами крепежными элементами, о т л и ч а— ю щ а я с я тем, что, с целью повы20 щения долговечности муфты при работе .с повышенными динамическими нагрузками, на концах хомутов выполнены отверстия под крепежные элементы, а концы хомутов, прикрепленные к ведущей полумуфте, смещены относительно концов, прикрепленных к ведомой полумуфте, по направлению вращения на шаг.

2. Иуфта по п.1, о т л и ч а ю— щ а я с я тем, что хомуты выполнены из плоского прорезиненного ремня.

Тираж 812 Подписное
