Способ измерения площади мехового полуфабриката
Патент 1295202
Авторы
Классы МПК
Способ измерения площади мехового полуфабриката
Иллюстрации
Реферат
Изобретемте относится к техническим измерениям. Целью изобретения является повышение точности за счет уменьшения влияния на результаты измерения выступающего за пределы кожевой ткани волосяного покрова. Способ заключается в следующем. По базовой плоскости 1 в направлении, перпендикулярном линии 5 расположения в ряд на одинаковом расстоянии 1 друг /1 сл фиг 1
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (504 "01 В 5 26
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
М ABTOPCHOMY СВИДЕТЕЛЬСТВУ
7 о
ФУ 7
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3964430/25-28 (22) 14 ° 10.85 (46) 07.03.87. Бюл. Р 9 (71) Киевский филиал Ленинградского специального конструкторского бюро по проектированию кожгалантерейных, обувных, меховых машин и средств автоматизации (72) Я. Н. Вулаев (53) 531 ° 72(088.8) (56) Патент Франции N - 1494216, кл. 0 Ol. В 1967. з0 (2Ы2а2 д 1 (54) СПОСОБ ИЗМЕРГИИЯ ПЛОШАДИ МЕХОБОГО ПОЛУФАБРИКАТА (57) Изобретение относится к техническим измерениям. Целью изобретения является повышение точности за счет уменьшения влияния на результаты измере ия выступающего за пределы кожевой ткани волосяного покрова. Способ заключается в следующем. По базовой плоскости l в направлении, перпендикулярном линии 5 расположения в ряд на одинаковом расстоянии 1 друг
12952 от друга, выбранном с учетом величи-ны выступающего волосяного покрова датчиков 2, перемещают меховой полуфабрикат. При его перемещении через заданный шаг t фиксируют количество сработавших датчиков 2, перекрытых меховым полуфабриктом. После этого в каждом сечении подсчитывают количество перекрытых полуфабрикатов ус02 ловных примыкающих друг к другу элементарных площадок 6, одна сторона каждой их которых равна 1, а другая
Причем площадки 6 должны располагаться так, что датчики 2 находятся на их обоих границах, а площадкой, перекрытой меховым полуфабрикатом, считается та, на границах которой сработают оба датчика,2. 3 ил.
Изобретение относится к техническим измерениям.
Цель изобретения — повышение точности измерения площади мехового полуфабриката эа счет уменьшения влия- 5 ния на измерение площади волосяного покрова, выступающего за пределы кожевой ткани мехового полуфабриката, за счет изменения. порядка подсчета 10 числа элементарных площадок известного размера на меховом полуфабрикате.

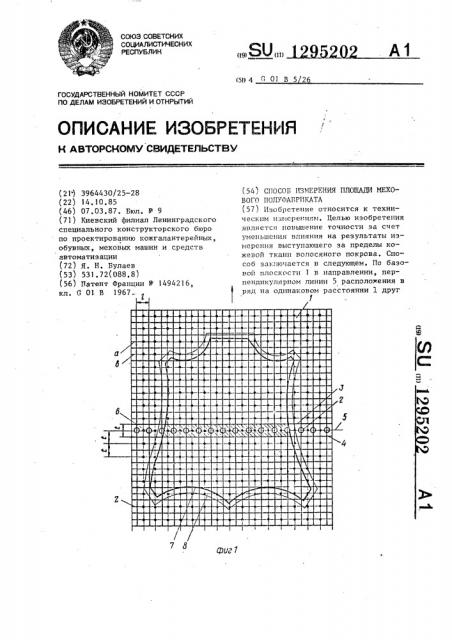

На фиг. 1 приведена схема, поясняющая способ измерения площади мехового полуфабриката; на фиг. 2 и 3 участки схемы, характеризующие разные случаи перекрытия элементарнь|х площадок измеряемым меховым полуфабрикатом, 20
Способ измерения площади мехового полуфабриката осуществляют следующим образом.
На базовой плоскости 1 устанавливают в ряд иа одинаковом расстоянии 25
1 один от другого датчики 2 ширины„
Расстояние 1 выбирают с учетом требуемой точности измерения и .-.Оличины выступания волосяного покрова, выступающего за гределы кожевой ткани. 30
Ограничивают участок базовой плоскости 1 двумя прямыми 3 и 4, параллельными линии 5 расположения датчиков 2.
Разбивают этот участок на примыкающие друг к другу элементарные площад-35 ки б, одна сторона каждой из которых равна расстоянию 1 между датчиками 2, а другая — расстоянию t между параллельными прямыми 3 и 4, площадки располагаются между датчиками 2 так, 40 что последние расположены по их гра-. .ницам {фиг. 2 и 3).
Перемещают меховой полуфабрикат, у которого сплошной линией 7 указаны границы кожевой ткани, а тонкой сплошной линией 8 — границы выступающего волосяного покрова, по базовой плоскости 1, перпендикулярно линии 5 расположения датчиков 2.
Определяют количество сработавших датчиков 2 в каждом иэ заданных сечении а О,, z ОтстОящих друг QT друга на расстоянии, равном расстоянию 1 между двумя параллельными прямыми 3 и 4.
Исходя иэ количества сработавших датчиков 2, определяют в каждом сечении a, b z количество элементарных площадок 6, перекрытых мехоВым полуфабрикатом при этом HTbI вают только те площадки, на границах которых срабатывают Оба датчика 2.
После того, как меховой полуфабрикат полностью переместят над рядом датчиков 2, подсчитывают суммарное количество перекрытых меховым полуфабрикатом элементарных площадок 6 во всех сечениях От а до z и, зная площадь каждой элеМентарной площадки, определяют общую площадь кожевой ткани мехового полуфабриката, Формула изобретения
Способ измерения площади мехового полуфабриката, заключающийся в том, что на базовой плоскости устанавливают в ряд íà Одинаковом расстоянии друг от друга датчики ширины, фиксирующие перекрытия их меховым полуфабрикатом, ограничивают участок базовой плоскости цвумя прямыми, параллельными линии расположения дат1295202
Составитель Н. Бочаров
Редактор М. Бланар Техред A.Êðàâ÷óê Корректор А. Ильин
Заказ 608/46
Тира1к 678 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 чиков, разбивают этот участок на примыкающие друг к другу элементарные площадки, одна сторона каждой из которых равна расстоянию между датчиками, а другая — расстоянию между параллельными прямыми, перемещают меховой полуфабрикат по базовой плоскости в направлении, перпендикулярном ряду датчиков, определяют количество сработавших датчиков в каждом из заданных сечений мехового полуфабриката, отстоящих друг от друга на расстоянии, равном расстоянию между двумя параллельными прямыми, по количеству сработавших датчиков определяют в каждом сечении количество элементарных площадок, перекрытых меховым полуфабрикатом, и определяют его площадь по суммарному количеству эле-. ментарных площадок, перекрытых меховым полуфабрикатом в каждом сечении, -отличающийся тем, что, с целью повышения точности измерения за счет уменьшения влияния волосяного покрова, выступающего за .пределы кожевой ткани мехового полуфабриката, при разбивке элементарные площадки располагают таким образом, чтобы датчики были размещены на их границах, а при определении количества элементарных площадок, перекрытых меховым полуфабрикатом, учитывают только те площадки, на границах которых срабатывают оба датчика.
