Устройство для контроля герметичности пакетов с молочными продуктами

Устройство для контроля герметичности пакетов с молочными продуктами

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для отбраковки негерметичных пакетов с молочными продуктами, является дополнительным к авт.св. № 1060959 и позволяет повысить достоверность путем исключения ложного замыкания электропроводящих струн продувкой их сжатым воздухом. Под цепным транспортером 1 расположен датчик утечки, выполненный в виде верхней диэлектрической полой рамки 4 и нижней диэлектрической рамки 8, в которых натянуты токопроводящие струны 7. Полость верхней диэлектрической рамки 4 имеет отверстия 6 , обращенные к цепному транспортеру 1 и токопроводящим струнам 7, и сообщена с источником сжатого воздуха. При попадании капель жидкости из пакетов 3 на струны 7 они замыкаются , появляется электрический сигнал, свидетельствующий о негерметичности пакетов 3, и одновременно подается сжатый воздух в полую диэлектрическую рамку 4, который сдувает капли с транспортера и струн 7, 1 ил. S (Л с / Гч- f-f..A. РО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (Н) (ц 4 С 01 М 3/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР по делАм изОБРетений и ОтнРытий

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРсн у свидЕтельству ,«.. (61) 1060959 (21) 3969413/25-28 (22) 25. 10.85 (46) 07.03.87. Вюл. У 9 (72) В.А.Ефимов (53) 620. 165.29(088.8) (56) Авторское свидетельство СССР

Ф 1060959, кл, 6 01 И 3/00, 1982. ифЬ (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ ПАКЕТОВ С МОЛОЧНЬПЫ ПРОДУКТАМИ (57) Изобретение относится к устройствам для отбраковки негериетичных пакетов с иолочныии продуктами, является дополнительным к авт.св.

Ф 1060959 и позволяет повысить достоверность путем исключения ложного замыкания электропроводящих струн продувкой их сжатым воздухом. Под цепным транспортером 1 расположен датчик утечки, выполненный в виде верхней диэлектрической полой рамки

4 и нижней диэлектрической рамки 8, в которых натянуты токопроводящие струны 7. Полость верхней диэлектрической рамки 4 имеет отверстия б, обращенные к цепноиу транспортеру

1 и токопроводящим струнам 7, и сообщена с источником сжатого воздуха.

Прй попадании капель жидкости из пакетов 3 на струны 7 они замыкаются, появляется электрический сигнал, свидетельствующий о негериетичности пакетов 3, и одновременно подается сжатый воздух в полую диэлектрическую рамку 4, который сдувает капли с транспортера и струн 7. 1 ил.

Составитель Л.Вихляев

Редактор А.Шандор Техред В.Кадар Корректор А.Зимокосов

Заказ 609/47 Тираж 777 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

1 129

Изобретение относится к устройствам для отбраковки негерметичных пакетов с молочными продуктами и является усовершенствованием устройства по авт.св. Ф 1060959.

Целью изобретения является повышение достоверности путем исключения ложного замыкания электропроводящих струн продувкой их сжатым воздухом.

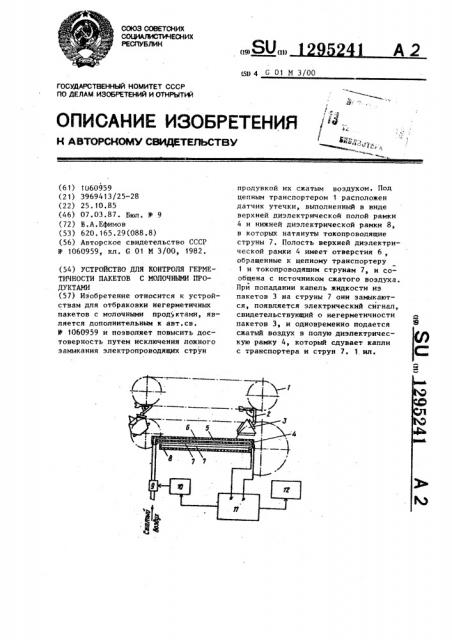

На чертеже изображена схема устройства для контроля герметичности пакетов с молочными продуктами.

Устройство содержит цепной транспортер 1, имеющий прижимные элементы 2, взаимодействующие с пакетами 3. Датчик утечки выполнен в виде полой диэлектрической рамки 4, полость 5 которой имеет отверстия

6, обращенные к цепному транспортеру и токопроводящим струнам 7.,закрепленным на полой диэлектрической рамке 4 и нижней диэлектрической рамке

8. Полость 5 соединена с источником сжатого воздуха (не показан) через клапан 9, соединенный с реле 10 времени, срабатывающим от сигнала усилителя 1 1. Последний соединен с токопроводящими струнами 7 обеих рамок

4 и 8. Усилитель 11 соединен также с отбраковывающим механизмом 12.

Устройство работает следующим образом.

Прижимные элементы 2 нажимают. на поступающие пакеты 3, вследствие чего из негерметичных пакетов 3 выжимается жидкость, которая попадает на струны 7 диэлектрических рамок

4 н 8. Электрическая цепь между вы5241 2 водами диэлектрических рамок 4 и 8 замыкается по струнам 7, При этом сигнал замыкания усиливается усилителем 11 и подается на реле 10 времени и исполнительный отбраковывающий механизм 12. Реле 10 времени открывает на установленный промежуток времени электромагнитый клапан

9, подающий сжатый воздух в полость

10 5. При этом через отверстия 6 воздух обдувает транспортер 1 и струны 7.

Оставшиеся капли молока удаляются со струи 7 и частей транспортера,находящихся над ними.

15 Изобретение позволяет исключить ложное срабатывание устройства, так как сдуваются капли продукта с транспортерной ленты и они не могут случайно замкнуть токопроводящие струны

20 7. В то же время сдуваются капли со струн 1, т,е. размыкается электрическая цепь и исключается ложный сигнал о негерметичности. формула изобретения

Устройство для контроля герметичности пакетов с молочными продуктами по авт.св. В 1060959, о т л ич а ю щ е е с я тем, что, е целью повышения достоверности, диэлектрическая рамка, расположенная со стороны транспортера, выпблнена полой с отверстиями, обращеннымн к токо35 проводящим струнам и транспортеру, а устройство снабжено источником сжатого воздуха, соединенным через клапан с полостью диэлектрической рамки.
