Реферат



. Изобретение относится к испытаниям на усталость при изгибе. Цель изобретения - повьппение надежности при испытаниях изделий U-образной формы путем создания заданного одинакового усилия на концах изделия, исключающего его разогрев при соударении концов. На основании 1 размещены рама 2 и силовозбудитель 3 с якорем 4. Захваты 5 для изделия и струны 7, 8 закреплены на раме 2 и якоре 4. Изделие устанавливают в захватах 5 TctK, что струны 7 и 8 проходят в пазу изделия. Натяжением струн добиваются заданного распорного усилия на изделие. При подключении силрвозбудителя 3 к сети начинает вибрировать якорь 4, а следователйно, и связанные с ним струны и изделие. 1 ил /3 (Л С

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) SU (и) д 11 4 G О N 3/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ф(1 РЦ 77 Щ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3910433/25-28 (22) 18. 06. 85 (46) 07.03.87. Бюл. 9 9 (71) Новосибирский электротехнический институт (72) А.А.Жидков, Г.А. Куриленко, Й.Я.Шпигельбурд и О,Н. Гультяева (53) 620. 178. 322.4 (088. 8) (56) Заводская лаборатория, 1973, 11 8, с. 1015-1016. (54) УСТАНОВКА ДЛЯ ВЫСОКОЧАСТОТНЫХ

РЕЗОНАНСНЫХ ИСПЫТАНИЙ HA УСТАЛОСТЬ

ПРИ ИЗГИБЕ (57). Изобретение относится к испытаниям на усталость при изгибе, Цель изобретения — повьппение надежности при испытаниях иэделий U-образной формы путем создания эаданногo одина кового усилия на концах иэделия, исключающего его разогрев при соударении концов. На основании 1 размещены рама 2 и силовоэбудитель 3 с якорем 4. Захваты 5 для изделия и струны 7, 8 закреплены на раме 2 и якоре

4. Иэделие устанавливают в захватах

5 т к, что струны 7 и 8 проходят в пазу изделия. Натяжением струн добиваются заданного распорнаго усилия на иэделие. При подключении силовозбудителя 3 к сети начинает вибрировать якорь 4, а следовательно, и связанные с ним струны и изделие. 1 ил, Я

12952

Если изделие 6 вибрирует при напряжениях, меньших его фактического предела выносливости, то оно нагревается незначительно и его температурное поле стабилизируется.

Фор мул а изобретения

Установка для высокочастотных резонансных испытаний на устапость при изгибе, содержащая основание, П-образную раму, жестко закрепленную на

35 основании, силовозбудитель с якорем, закрепленный на основании, захваты для образца и упругий элемент, предназначенный для передачи нагрузки от силовоэбудителя к образцу, о т40 л и ч а ю щ а я с я тем, что, с целью повышения надежности при испытании изделий U-образной формы, упругий элемент выполнен в виде двух предназначенных для взаимодействия

45 с соответствующими концами изделия с их внутренней стороны струн, одними концами закрепленных на полке рамы с возможностью регулироважтя, их натяга, а другими — на якоре.

Со ст ави тель В. Лаэ ар ев а

Редактор Е.Папп, Техред И.Ходанич Корректор М.Пожо

Заказ .611/50 Тираж 777 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к испыта тельной технике, в частности к испытаниям на усталость прл изгибе.

Цель изобретения — повышение надежности при испытании иэделий U-образной формы путем создания заданного одинакового усилия на концах иэделия, исключающего его разогрев при соударении концов.

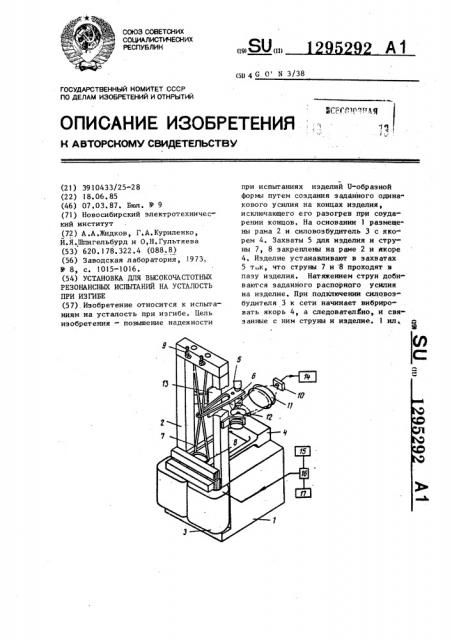

На чертеже представлена схема установки, Установка имеет основание 1, П-образную раму 2, жестко закрепленную на основании, силовозбудитель 3 с якорем 4, закрепленный на основании

1, захваты 5 для образца, упругий элемент в виде двух предназначенных для взаимодействия с соответствующими концами изделия 6 струн 7 и 8, одними концами закрепленных на полке рамы с возможностью регулирования их натяга с помощью узлов 9, а другими— на якоре, систему регистрации теплового поля изделия 6, представляющую собой радиометр сканирующего типа, 25 состоящий из приемника 10 излучения, фокусирующей части 11, сканирующего устройства 12, эталонной поверхности 13 и усилительно-регистрирующего тракта 14, систему питания силовоэбудителя 3, состоящую из источника

15 типа ВСА-5, специального транзисторного ключа 16 и звукового генератора 17 типа ГЗ-56-10.

Установка работает следующим обр аз ом.

Изделие 6 устанавливается в за хватах 5 таким образом, чтобы струны

7 и 8 проходили в U-образном пазу изделия. Натяжение струн предвари- . тельно регулируется с помощью узла

9, представляющего собой червячные пары для натяжения гитарных струн;

Натяжение регулируют до тех пор, пока расстояние между концами изделия не будет равным заданной величине.

После подключения системы питания управляющий сигнал от звукового гене92 2 ратора 17 поступает на транзисторный ключ 16, который периодически подключает и отключает обмотки сило возбудителя 3. Обмотки силовоэбудителя (в частности, электромагнита) з агитывают пульсирующим напряжением, частоту которого регулируют звуковым генератором 1? так, чтобы возник резонансный режим работы, т. е, чтобы она оказалась равной собственной частоте колебательной системы якорь

4 — струны 7 и 8 — иэделие 6.

При подаче питания начинают вибрировать якорь 4, струны 7 и 8 и концы U-образного изделия.

Если же изделие испытывают при напряжениях, превышающих его предел выносливости, то оно нагревается значительно сильнее и его температурное поле не стабилизируется.
