Тиристорный преобразователь напряжения

Тиристорный преобразователь напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано, в частности, для защиты тиристорного преобразователя в телевизио нной развертке . Целью изобретения является повышение надежности преобразователя. При перегрузках в цепи нагрузки 6, импульсных помеха : или пропусках включения тиристора 1 энергия в коммутирующем контуре преобразователя недостаточна для надежной коммутации тиристора 1. Поскольку напряжение в точке соединения коммутирующих дросселя 4 и конденсатора 5 характеризует запас энергии в коммутирующем контуре , подключение входа устройства для защиты к указанной точке обеспечивает снятие управляющих импульсов в случае аварийной ситуации. 4 ил. с 5S (Л с to со ел ел о со фиг.1

СО)ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОВЛМ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3962002/24-07 (22) 09. 10. 85 (46) 07.03.87. Бюл. Ф 9 (71) Омский телевизионный завод (?2) В.Ф.Чередов, А.В.Асташов и В.П.Мейер (53) 621.376.53:621.316.925.4(088.8) (56) Авторское свидетельство СССР

У 298999, кл, Н 02 Н 7/12 ° 1968.

Авторское свидетельство СССР

У 520694, кл. H 03 К 3/53, 1975. (54) THPHCTOPHblA ПРЕОБРАЗОВАТЕЛЬ

НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано, в частности, для защиты тиристорного (51)4 Н 03 К 3/53 Н 02 Н 7/12 преобразователя в телевизибнной развертке. Целью изобретения является повышение надежности преобразователя.

При перегрузках в цепи нагрузки 6, импульсных помехах или пропусках включения тиристора 1 энергия в коммутирующем контуре преобразователя недостаточна для надежной коммутации тиристора 1. Поскольку напряжение в точке соединения коммутирующих дросселя 4 и конденсатора 5 характеризует запас энергии в коммутирующем контуре, подключение входа устройства для защиты к указанной точке обеспечивает снятие управляющих импульсов в случае аварийной ситуации. 4 ил.! 12955

Изобретение относится к электротехнике и может быть использовано, в частности, для защиты тиристорного преобразователя в телевизионной развертке, 5

Цель изобретения — повышение надежности преобразователя.

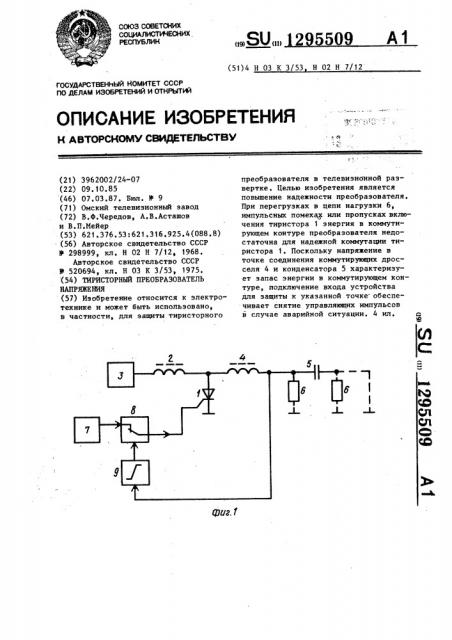

На фиг.1 приведена схема тиристорного преобразователя; на фиг.2-4 временные диаграммы, поясняющие его 10 работу.

Преобразователь (фиг.1) состоит иэ тиристора 1, который через входной дроссель 2 связан с источником 3 постоянного тока. К тиристору 1 под- 15 ключен коммутирующий контур, состоящий из дросселя 4 и конденсатора 5, включенных последовательно. Нагрузка

6 в зависимости от характера (активная и реактивная) подключена либо к 20 правой обкладке конденсатора 5, либо к точке соединения конденсатора 5 и дросселя 4. Во втором случае правая обкладка конденсатора 5 соединена с общим проводом {на фиг.1 показано штриховой линией). Генератор 7 управляющих импульсов через электронный ключ 8 связан с управляющим электроцом тиристора 1. К управляющему входу электронного ключа 8 подключен выход .З0 порогового элемента 9, вход которого подключен к точке соединения дросселя 4 и конденсатора 5.

Преобразователь работает следующим образом. 35

При нормальном функционировании тиристорного преобразователя на вход порогового элемента 9 подается импульсное напряжение (изображено сверху на фиг.2-4 в моменты времени от с до с . Пороговый элемент 9 отсле-

1 3 живает определенный уровень 10 напряжения поступающих импульсов и в случае его превышения электронным ключом

8 разрешает прохождение последующих импульсов с генератора 7 на тиристор

В случае импульсной перегрузки по току в цепях нагрузки энергия в коммутирующем контуре уменьшается, и одновременно уменьшается импульсное напряжение на входе порогового элемента 9 (моменты времени с-., — t фиг.2) ниже отслеживаемого уровня 10.

При этом ключ 8 блокирует прохождение последующего импульса (момент времени 55

t, фиг.2 снизу) и тем самым предотвращает опрокидывание, т.е. незапирание тиристора коммутирующим контуром

09 2 с недостатком энергии, В случае ложного открывания тиристора из-за импульсной помехи, наведенной на управляющий электрод тиристора, например, при высоковольтном разряде (момент времени между t и и, фиг,3) электроннык ключ 8 пропускает последующий импульс (момент времени с,„, фиг.3), так как импульсное напряжение на входе порогового элемента 9 ниже отслеживаемого уровня 10, К моменту времени с (фиг,3) преобразователь вновь начинает функционировать нормально.

В случае пропуска включения тиристора 1, происходящего из-за обедненного импульса запуска, например, при дребезге контактов соединения (момент времени t., фиг,4), если энергия в коммутирующем контуре уменьшится ниже допустимой для коммутации, происходит также блокирование последующего импульса и защита преобразователя от опрокидывания„

Использование изобретения обеспечивает повышение надежности преобразователя, так как допускается его работа в условиях импульсных помех высоковольтных разрядов; отпадает необходимость в применении аварийных устройств, обеспечивающих защиту и восстановление работы тиристорных преобразователей при опрокидывании их иэ-за импульсных перегрузок тока в нагрузке, а также допускается пропадание одного или нескольких импульсов запуска тиристора.

Формула изобретения

Тиристорный преобразователь напряжения, содержащий первый дроссель, включенный между положительным входным выводом тиристорного преобраэователя напряжения и анодом тиристора, катод которого соединен с отрицательным входным выводом, второй дроссель, подключенный между анодом тиристора и выводом конденсатора, один из выводов которого является выходным выводом, и задающий генератор, о т— л и ч а ю шийся тем, что, с целью повьппения надежности, в него введены пороговьпЪ и ключевой элементы, причем последний включен между выходом задающего генератора и управляющим электродом тиристора и управляющим входом подключен к выходу порогового элемента, вход которого соединен с объединенными выводами второго дросселя и конденсатора.
