Реферат



Изобретение относится к электросвязи . Цель изобретения - повьппение точности коррекции; Составной тракт (СТ) систем передачи информации содержит аппаратуру 1 передачи инфор-; нации, аппаратуру 2 приема информации , а на каждом участке - источник 3 испытательных сигналов, тракт 4 и корректор 5. На вход ка т;ого участка СТ подают испытательный сигнал одной из дискретных частот, значения которых в заданные моменты времени для каждого участка различны, и изменяют значения дискретных частот испытательного сигнала одновременно для всех участков составного тракта. 1 ил. (Л с .-J

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19> (11) (50 4 Н 04 В 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCH0MY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3753183/24-09 (22) 07..06.84 (46) 07.03.87, Бюл. Р 9 (72 ) В.И. Лифниц,и Б.И. Полянский (53) 621. 396. 6 (088, 8) (56) Аболиц И,А. и др, Многоканальная связь, — М.: Связь, 1971, с. 276285. (54) СПОСОБ КОРРЕКЦИИ ИСКАЖЕНИЙ

АМПЛИТУДНО-ЧАСТОТНЫХ ХАРАКТЕРИСТИК

СОСТАВНОГО ТРАКТА СИСТЕМ ПЕРЕДАЧИ

ИНФОРМАЦИИ, СОСТОЯЩЕГО ИЗ И УЧАСТКОВ (5 7) Изобретение относится к электросвязи. Цель изобретения - повьппение точности коррекции; Составной тракт (СТ) систем передачи информации содержит аппаратуру 1 передачи инфор-, мации, аппаратуру 2 приема информации, а на каждом участке — источник

3 испытательных сигналов, тракт 4 и корректор 5. На вход ка>"цого участка

СТ подают испытательный сигнал одной из дискретных частот, значения которых в заданные моменты времени для каждого участка различны, иизменяют значения дискретных частот испытательного сигнала одновременно для всех участков составного тракта.

1 ил

95533

10 е15

45

55 времени для каждого участка раэлич1 l2

Изобретение относится к электросвязи и может быть использовано для коррекции искажений амплитудно-частотных характеристик (АЧХ) составных групповых и линейных трактов систем передачи информации с частотным разделением каналов.

Цель изобретения — повышение точности коррекции.

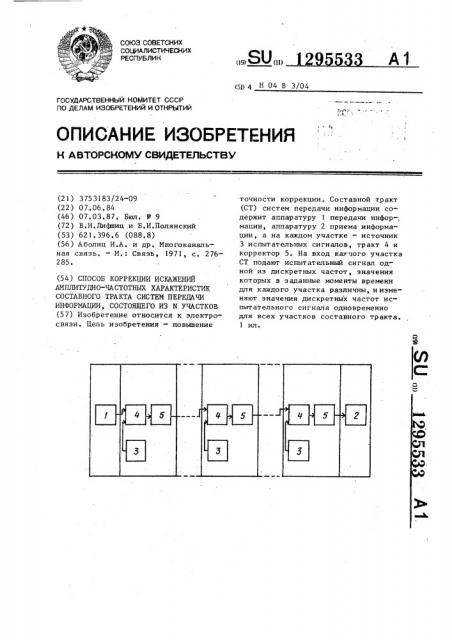

На чертеже изображена структурная электрическая схема составного тракта систем передачи информации.
