Нелинейный элемент с отрицательной дифференциальной проводимостью

Нелинейный элемент с отрицательной дифференциальной проводимостью

Иллюстрации

Показать все

Реферат



Изобретение относится .к электрои радиотехническим устройствам и мо .жет использоваться в ограничителях постоянного или переменного тока, модуляторах . Целью изобретения является возможность управления критическим током и расширение круга используемых металлов рабочей части. Введение в нелинейный элемент., вьшолненный в виде металлического проводника из молибдена , вольфрама, меди и железа с токовыми контактами, помещенного в жидкий азот нагревателя, соединенного с проводником теплопроводом, вдоль рабочей части обеспечивается дополнительная теплопроводность, что изменяет условие, связанное с образованием домена, вследствие чего сопротивление нелинейного элемента можно увеличивать в широких пределах. Рабочая часть и нагреватель могут быть вьтолнены в виде пленок, между которыми расположен диэлектрический теп-. , лопровод. 1 з.п. ф-лы, 2 ил. с (Л N5 СО СП со sl сд

„„Я0„„1 295975

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

ы 4 Н 01 L 47/00

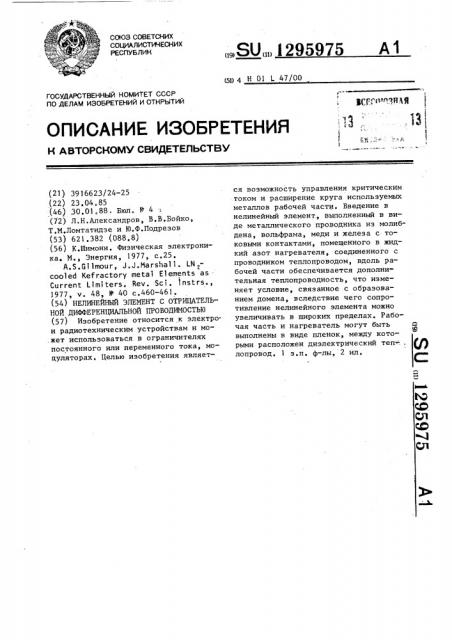

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3916623/24-25 (22) 23,04.85 (46) 30.01.88. Бюл. N - 4 (72) Л,Н.Александров, В.В.Бойко, Т.N.Ëoìòàòèäçå и Ю.Ф.Подрезов (53) 621.382 (088,8) (56) К.Шимони. Физическая электроника. М., Энергия, 1977, с.25.

А.S.Gilmour, J.J.Marshal1. LNcooled Кеггас1ory metal Elements as

Current Limiters. Rev. Sci. instrs., 1977, ч. 48, У 40 с.460-461, (54) НЕЛИНЕЙНЫЙ ЭЛЕМЕНТ С ОТРИЦАТЕЛЬНОЙ ДИФФЕРЕНЦИАЛЬНОЙ ПРОВОДИМОСТЬЮ (57) Изобретение относится к электрои радиотехническим устройствам и может использоваться в ограничителях постоянного или переменного тока, моцуляторах. Целью изобретения является возможность управления критическим током и расширение круга используемых металлов рабочей части. Введение в нелинейный элемент., выполненный в виде металлического проводника из молибдена, вольфрама, меди и железа с токовыми контактами, помещенного в жидкий азот нагревателя, соединенного с проводником теплопроводом, вдоль рабочей части обеспечивается дополнительная теплопроводность, что изменяет условие, связанное с образованием домена, вследствие чего сопротивление нелинейного элемента можно увеличивать в широких пределах. Рабочая часть и нагреватель могут быть выполнены в виде пленок, между которыми расположен диэлектрический теп ., лопровод. 1 з.п. ф-лы, 2 ил.

1295975 (1 ом °

@02. 2

Составитель А.Кабыченков

Техред М.Ходанич редактор H.Ñóõàíîâà

Корректор Л.Патай

Тираж 74б

ВНИИЙИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 739

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Изобретение относится к приборам с отрицательным объемным сопротивлением и может быть использовано в электро- и радиотехнических устройствах различного назначения, в част5 ности в ограничителях постоянного или переменного тока, модуляторах, а также в качестве реле систем управления, датчиков теплового и светового потоков и т.д.

Целью изобретения является управление критическим током нелинейного элемента.

На фиг,1 изображен нелинейный эле- 15 мент в виде трубки; на фиг.2 — то же, в виде кольца.

На фиг.1 и 2 приведены следующие обозначения. рабочая часть — 1, нагреватель — 2, теплопровод — 3.

В нелинейном элементе (фиг.1) теплопровод 3 выполнен в виде кварцевой трубки, на которую вплотную намотан ряд из изолированной вольфрамовой проволоки. Внутрь кварцевой 25 трубки вставлен нагреватель 2 из константана, концы которого выведены через резиновые заглушки. В качестве рабочей жидкости использован жидкий азот.

В нелинейном элементе (фиг.2) теплопровод 3 выполнен в виде плоского кольца из сапфира, на которое с двух сторон напылены пленки из молибдена.:

В местах установки прижимных токовых контактов ширина пленок увеличена.

В качестве рабочей жидкости использован жидкий азот.

Формула изобретения

1.Нелинейный элемент с отрицательной дифференциальной проводимостью, включающий рабочую часть, выполненную в виде металлического проводника с токовыми контактами, который помещен в жидкий азот, о т л и ч а ю щ и й— с я тем, что, с целью управления критическим током и расширения круга используемых металлов, в него дополнительно введен нагреватель, соединенный с рабочей частью теплопрово2 ° Элемент по п.1, о т л и ч а юшийся тем, что рабочая часть и нагреватель выполнены в виде пленок, между которыми расположен диэлектрический теплопровод.
