Интенсификатор кипения

Интенсификатор кипения

Иллюстрации

Показать все

Реферат



Изобретение относится к области черной металлургии,а именно к составам интенсификаторов кипения, используемых при разливке кипящей стали в изложницы. Цель изобретения - повышение плотности наружной корковой зоны слитка и улучшение качества поверхности прокатной заготовки. Интенсификатор кипения содержит, мае. %: фтористый кальций 10-20, кокс 10-20 и дополнительно датолитовый концентрат 60-80. Интенсификатор имеет пониженную температуру плавления, а образуемый интенсификатором слитковый шлак с низким содержанием окислов железа и марганца обеспечивает получение невысоких значений его вязкости и поверхностного натяжения. 2 табл. х 1С со О) го (X) tsD

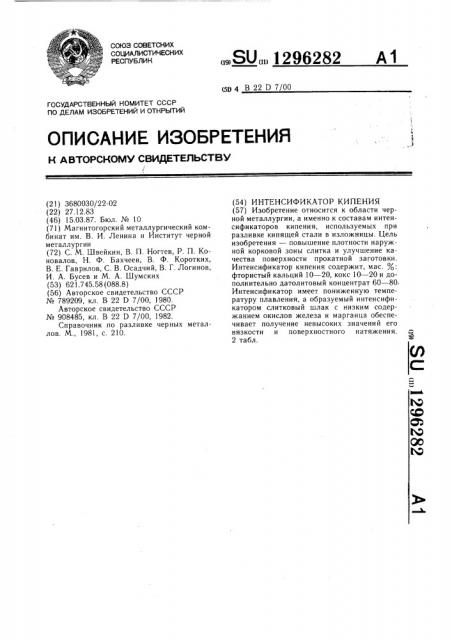

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5$4 8 22 D 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3680030/22-02 (22) 27.12.83 (46) 15.03.87. Бюл. № 10 (71) Магнитогорский металлургический комбинат им. В. И. Ленина и Институт черной металлургии (72) С. М. Швейкин, В. П. Ногтев, P. П. Коновалов, Н. Ф. Бахчеев, В. Ф. Коротких, В. Е. Гаврилов, С. В. Осадчий, В. Г. Логинов, И. А. Бусев и М. А. Шумских (53) 621.745.58 (088.8) (56) Авторское свидетельство СССР № 789209, кл. В 22 D 7/00, 1980.

Авторское свидетельство СССР № 908485, кл. В 22 D 7/00, 1982.

Справочник по разливке черных металлов. М., 1981, с. 210.

ÄÄSUÄÄ 1296282 А1 (54) ИНТЕНСИФИКАТОР КИПЕНИЯ (57) Изобретение относится к области черной металлургии, а именно к составам интенсификаторов кипения, используемых при разливке кипящей стали в изложницы. Цель изобретения — повышение плотности наружной корковой зоны слитка и улучшение качества поверхности прокатной заготовки.

Интенсификатор кипения содержит, мас. 00: фтористый кальций 10 — 20, кокс 10 — 20 и дополнительно датолитовый концентрат 60 — 80.

Интенсификатор имеет пониженную температуру плавления, а образуемый интенсификатором слитковый шлак с низким содержанием окислов железа и марганца обеспечивает получение невысоких значений его вязкости и поверхностного натяжения.

2 табл.

1296282

Таблица 1

Содержание в составах интенсификаторов, мас. Я

Ингредиенты

Фтористый кальций

Кокс

Датолитовый концентрат

20 10 !5

20 10 15

60 80 70

Таблица 2.

Интенсификатор

Показатели

1 3

Температура плавления интенсификатора, С

1360

1390

1370

Поверхностное натяжение шлакового расплава при 1520 С, 10з Н/м

300-340 350-390 320-380

Вязкость шлакового расплава при 1450 С, Н/с/м2

0,02-0,04 0,03-0,06 0,02-0,04

Толщина наружной корковой зоны в средней части по высоте слит10-13 10-14

13-18 ка, мм

Часть поверхности прокатной заготовки, пораженная рванинами и пленами,7.

30-44 36-48 24-36

Формула изобретения

Составитель В. Мальков

Редактор В. Ковтун Техред И. Верес Корректор О. Луговая

Заказ 575/14 Тираж 741 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к черной металлургии, а именно к составам интенсификаторов кипения, используемых при разливке кипящей стали в изложницы.

Цель изобретения — повышение плотности наружной корковой зоны слитка и улучшение качества поверхности прокатной заготовки.

Для приготовления предлагаемого интенсификатора кипения применяется молотый нефтяной кокс фракций менее 2 мм.

В табл. 1 приведены составы интенсификаторов кипения по изобретению.

Как следует из табл. 2, применение интен. сификатора кипения по изобретению, имеющего пониженные значения температуры плавления, вязкости и поверхностного натяжения шлакового расплава, обеспечивает достаточно высокие показатели качества поверхности прокатной заготовки из слитка при значительной толщине плотной наружной корковой зоны. Указанный эффект достигается использованием в интенсификаторе кипения датолитового концентратора, способствующего формированию слиткового шлака с пониженным содержанием окислов железа и марганца и обладающего лучшими физическими характеристиками.

В табл. 2 представлены свойства и результаты испытаний интенсификаторов кипения согласно изобретению.

Интенсификатор кипения применяется в порошкообразном виде или в виде брикетов, окатышей, гранул и др. путем введения его в изложницу в процессе разливки кипящей стали с пониженным содержанием углерода.

Интенсификатор кипения, преимущественно для низкоуглеродистой стали в изложнице, включающий фтористый кальций и

45 кокс, отличающийся тем, что, с целью ловышения плотности наружной корковой зоны слитка и улучшения качества поверхности прокатной заготовки, он дополнительно содержит датолитовый концентрат при следующем соотношении ингредиентов, мас. Я:

Фтористый кальций 10 — 20

Кокс 10 — 20

Датолитовый концентрат 60 — 80
