Реферат



Изобретение относится к области станкостроения и позволяет повысить надежность работы устройства, подаюff-ff щего охлаждающую жидкость и обеспечивающего необходимый зазор между кромкой сопла и периферией круга,который поддерживается посредством привода перемещения сопла, выполненного в виде зубчато-реечной передачи, включающей подпружиненную рейку 10, несущую сопло 1 гидроочистки, связанную посредством щестерен с дополнительной рейкой, установленной с возможностью взаимодействия с жестким упором, размещенным на колонне,при этом дополнительная рейка снабжена фрикционным кольцом предельного Момента . 4 ил. (Л гг ef3uf.3

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 В 24 В 55/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц б-б

Н АBTGPCHOMY СВИДЕТЕЛЬСТВУ (21) 2007879/25-08 (22) 26.03.74 (46) 15.03.87. Бюл. № 10 (71) Витебское специальное конструкторское бюро зубообрабатывающих,шлифовальных и заточных станков (72) Н.К. Старцев и M.Í. Прищепо (53) 621.923.9 (088.8) (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ СИАЗОЧНО-ОХЛАЖДАК)ЩЕЙ ЖИДКОСТИ (57) Изобретение относится к области станкостроения и позволяет повысить надежность работы устройства, подающего охлаждающую жидкость и обеспечивающего необходимый зазор между кромкой сопла и периферией круга,который поддерживается посредством привода перемещения сопла, выполненного в виде зубчато-реечной передачи, включающей подпружиненную рейку 10, несущую сопло 1 гидроочистки, связанную посредством шестерен с дополнительной рейкой, установленной с возможностью взаимодействия с жестким упором, размещенным на колонне,при этом дополнительная рейка снабжена фрикционным кольцом предельного Момента. 4 ил.

1296387

Изобретение относится к станкостроению, например к шлифовальным станкам при подаче охлаждающей жидкости в зону обработки станков для глубинного шлифования пазов или других профилей.

Цель изобретения — повышение надежности работы устройства с обеспечением необходимой величины зазора между кромкой сопла и периферией кру- 10 га.

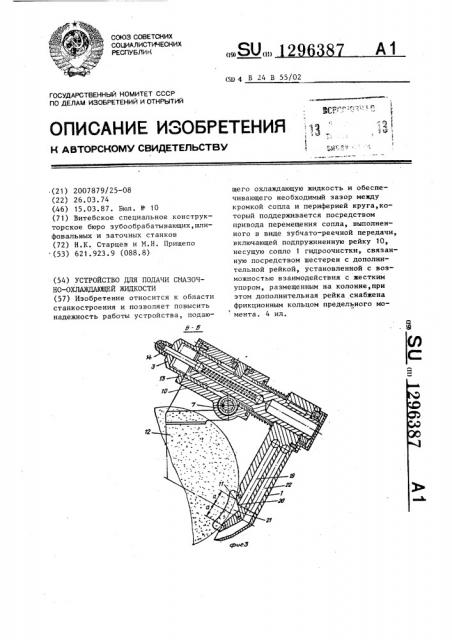

На фиг.1 изображено устройство, общий вид; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.2; на фиг.4 — разрез В-В на фиг.2.

Устройство содержит сопло 1 для подачи охлаждающей жидкости в зону обработки, перемещаемое приводом, включающим приводной вал 2, установленный в корпусе 3 на подшипниках 4.

Корпус 3 смонтирован на шлифовальной головке 5, перемещаемой на колонне 6. На валу 2 закреплены шес терни 7 и 8, а также маховичок 9 для ручной подналадки устройства.Шестерня 7 сцеплена с рейкой 10, несущей сопло 1, кромки 11 которого охватывают периферию шлифовального круга 12 с зазором, например, 0,20,3 мм.

Кромки i1 расположены симметрично диаметральной плоскости шлифовального круга 12 на расстоянии (фиг.3),:

В рейке 10 установлена пружина 13 для выборки зазора в зубчатых передачах и возврата сопел 1 в исходное положение при замене шлифовального круга 12. Торцы пружины 13 опираются на рейку 10 и корпус 3 посредством щ регулировочного винта 14, которым осуществляется предварительный ее натяг. Шестерня 8 сцеплена с дополнительной рейкой 15, торец 16 которой взаимодействует в процессе компенсации износа шлифовального круга 12 с жестким упором 17, установленным на колонне 6, Дополнительную рейку 15 охватывает фрикционное кольцо 18 предельного момента, воспринимающее уси-50 лие пружины 13, и обеспечивает ее установку в заданном положении упором

17 при подъеме шлифовальной головки

5. Передаточное отношение шестерен

7 и 8 двух реечных передач в направлении от сопла 1 к жесткому упору 17 выполнено меньше единицы.

Устройство работает следующим образом.

Предварительно устанавливают величину зазора между кромками 11 сопла и периферией шлифовального круга

12 посредством вращения маховичка

9, а также выставляют упор относительно плоскости обработки и закрепляют его на колонне 6. При перемещении шлифовальной головки 5 с кругом

12 к алмазному карандашу механизма правки и к обрабатываемой детали (не показаны) торец 16 дополнительной рейки 15 взаимодействует с жестким упором 17. При этом шестерня 8 обкатывается по дополнительной рейке 15 и перемещается совместно с корпусом

3, преодолевая связь фрикционного кольца 18 с дополнительной рейкой

15 ° Посредством вала 2 вращение от шестерни 8 передается шестерне 7,которая перемещает рейку 10, несущую сопло 1, к шлифовальному кругу 12 в диаметральной плоскости на величину

его износа. Перемещаясь, рейка 10 сжимает пружину 13, которая выбирает зазоры в зубчатых зацеплениях.

При перемещении шлифовальной головки 5 от обрабатываемой детали торец 16 дополнительной рейки 15 отходит от упора 17.Дополнительная рейка

15 в отведенном положении удерживается от перемещения фрикционным кольцом 18.

Таким образом, как при износе шлифовального круга, так и при отводе шлифовальной головки 5 от обрабатываемой детали обеспечивается необходимый зазор между кромками 11 сопла

1 и периферией круга 12.

Охлаждающая жидкость по каналу 19 высокого давления, щели 20 и карману

21 сопла 1 подается на очистку шлифовального круга 12, а по каналу 22 низкого давления подается в зону шлифования.

При замене шлифовального круга 12 поворачивают гайку 23 и освобождают дополнительную рейку 15 от воздействия фрикционного кольца 18. Дополнительная рейка 15 перемещается в исходное положение посредством пружины 13 через зубчатые передачи, а рейка 10 отводит сопло 1 от изношенного шлифовального круга в первоначальное положение, После этого гайкой

23 зажимают фрикционное кольцо 18 на дополнительной рейке 15. При перемещении шлифовальной головки к обра3 129 батываемой детали цикл работы устройства повторяется.

Формула из обретения

Устройство для подачи смазочноохлаждающей жидкости, содержащее сопло гидроочистки с приводом его перемещения, размещенным на установленном на колонне кожухе шлифовального круга приводом его перемещения,о тл и ч а ю щ е е с я тем, что, с

Ь387 целью повышения надежности, привод перемещения сопла выполнен в виде зубчато-реечной передачи, включающей подпружиненную рейку, несущую сопло

5 гидроочистки, связанную посредством шестерен с дополнительной рейкой, установленной с воэможностью взаимодействия с введенным в устройство жестким упором, размещенным на колонне, при этом дополнительная рейка снабжена фрикционным кольцом предельного момента.

1296387 НИИПИ Заказ 706/19 Тираж 716 Подписное (ронэй.-полигр. пр-тие, r Ужгород, ул. Проектная, 4
