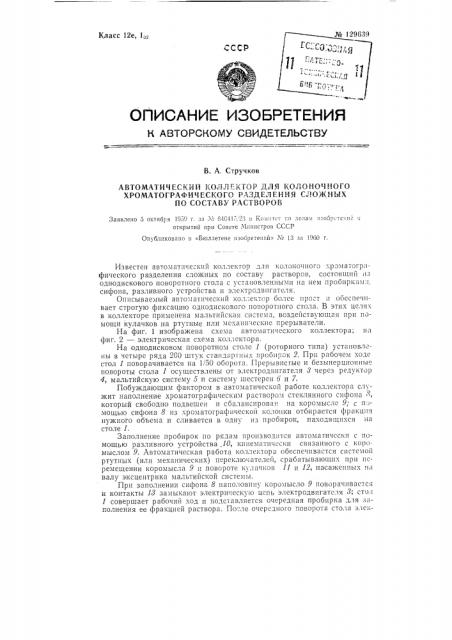

Ж 129GBt) Класс 12е, lo« гс";) „-;,, СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А, Стручков

A8TOMATH×ÅÑÊéé КОЛЛЕКТОР ДЛЯ КОЛОНОЧНОГО

ХРОМАТОГРАФИЧЕСКОГО РАЗДЕЛЕНИЯ СЛОЖНЫХ

ПО СОСТАВУ РАСТВОРОВ

Заявлено Б октября 1939 г. за М G4041,: 93 в Комитсг t.î аслам»:-оорс,e»it,". открытий при Совете Министров СССР

Опубликовано в «Б1оллетене изобретении.> М 13 за 19GO г.

Известен автоматический коллектор для колоночного хроматогр»фического разделения сложных по составу растворов, состоящи11 из однодискового поворотного стола с установленными на нем пробиркам.1, сифона, разливного устройства и электродвигателя.

Описываемый автоматический коллектор более прост 1 обеспечивает строгую фиксацию однодискового поворотного стола. В этих целях в коллекторе применена мальтийская система, воздействующая прп помощи кулачков на ртутные или механические прерыватели.

На фиг. 1 изображена схема автоматического коллектора; на фиг. 2 — электрическая схема коллектора.

На однодисковом поворотном столе 1 (роторного типа) установлены в четыре ряда 200 штук станд»pTIthtx пробирок 2. Прп раоочем ходе стол 1 поворачивается на 1, 50 оборота. Прерывистые и безынерциопны повороты стола 1 осуществлены от электродьч1гателя 8 через редуктор

4, мальтийскую систему 5 и систему шестерен 6 и 7.

Побуждающим фактором в автоматической работе коллектора служит наполнение хроматографи lect I!it раствором стеклянного сифона, который свободно подвешен и сбалансирован на коромысле 9; с помощью сифона 8 из хроматографической колонки отбирается фракция нужного объема и сливается в одну из пробирок, находящихся на столе 1.

Заполнение прооирок по рядам производится автоматически с помощью разливного устройства.10, кинем»тически связанного с коромыслом 9. Автомати|tcct(BII pBooTB IcoëëåKTop» обеспс IIIBBcTcH системой тутных (или механических) переключателей, срабатывающих прп псемещении короhtblc;IB 9 II IloBOpoTe- I(K.IB IIIoB 11 H 12, насаженных н 1 валу эксцентрика мальтийской системы.

При заполнении сифона 8 наполовпг коромысло 9 поворачивается и контакты И замыка1от электрHU!åcêóþ цепь электродвигателя 3; стол

1 совершает рабочий ход и подсгавляется очередная пробирка для з»полнения ее фракцией раствора. После очередного поворота стола элск№ 129639 тродвигатель 8 выключается в результате размыкания контактов 14 кулачками 11 или 12 и одновременно переключается в положение холостого хода коллектора, который происходит после заполнения и слива фракции из сифона 8 в пробирку, Коромысло 9 при этом поворачивается в ооратном направлении, и контакты 13 замыкают электрическую цепь в положение холостого хода коллектора, при котором свободный ход эксцентрика мальтийской системы 5 используется для переключения электрической цепи электродвигателя с помощью контактов 14 в положение рабочего хода столаПредмет изобретения

Автоматический коллектор для колоночного хроматографического разделения сложных по составу растворов, состоящий из однодискового поворотного стола, на котором устанавливаются пробирки, сифона, ра.-,ливного устройства и электродвигателя, отличающийся тем, что, с целью упрощения конструкции поворотного стола и обеспечения стро гой фиксации его в заданном положении, применена мальтийская система, воздействующая при помощи кулачков на ртутные или механические прерыватели. б 7
