Способ возведения многослойной пленочной противофильтрационной диафрагмы

Способ возведения многослойной пленочной противофильтрационной диафрагмы

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительного производства и может быть использовано при строительстве противофильтрационны.х диафрагм способом «стена в грунте. Целью изобретения является снижение трудоемкости работ и повьинение их надежности . На дневной поверхности пленочный противофильтрационный экран (ППЭ) складывают вдвое и со стороны перегиба наматывают на барабан 3. Свободные концы ППЭ закрепляют по обе стороны от оси траншеи 1 на ее концах 4 и 5. В образованные карманы 6 и 7 полотниш,а-пленки 2 укладывают материал обратной засыпки. Под действием веса материала ППЭ опускается в траншею, сматываясь с барабана 3. В качестве обратной засыпки (наполнителя) можно использовать, например, грунтовой материал , приготовленный в виде текучей насты с добавлением или без компонентов для ее твердения, подаваемой непрерывно в образованные карманы полотнищ пленки. 1 з. п. ф-лы, 1 ил. SS (Л ю со о а о //////////////////

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1296664 А1 (51) 4 Е 02 В 3/16

Г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,:.:

К А8TÎPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3903868/29-15 (22) 04.06.85 (46) 15.03.87. Бюл. № 10 (71) Научно-исследовательский институт строительного производства Госстроя УССР (72) А. М. Галинский, А. М. Чернухин и Я. Л. Ратнер (53) 624.157.81 (088.8) (56) Филатов А. Л., Лубенец Г. И. и др.

Опыт возведения сооружений методом «стена в грунте». — Киев: Будивельник, 1981, с. 200.

Авторское свидетельство СССР

¹ 1084357, кл. E 02 В 3/16, 1983.

Патент Франции № 2.038.719, кл. Е 02 D 19/00, 1971. (54) СПОСОБ ВОЗВЕДЕНИЯ МНОГОСЛОЙНОИ ПЛЕНОЧНОЙ ПРОТИВОФИЛЬТРАЦИОННОЙ ДИАФРАГМЫ (57) Изобретение относится к области строительного производства и может быть использовано при строительстве противофпльтрационных диафрагм способом «стена в грунте». Целью изобретения является снижение трудоемкости работ и повышение их надежности. На дневной поверхности пленочный противофильтрационный экран (Г!ПЗ) складывают вдвое и со стороны перегиба наматывают на барабан 3. Свободные концы ППЭ закрепляют по обе стороны от оси траншеи 1 на ее концах 4 и 5. В образованные карманы 6 и 7 полотнища-пленки 2 укладывают материал обратной засыпки. Под действием веса материала ПГ13 опускается в траншею, сматываясь с барабана 3. В качестве обратной засыпки (наполнителя) можно использовать, например, грунтовой материал, приготовленный в виде текучей пасты с добавлением или без компонентов для ее твердения, подаваемой непрерывно в образованные карманы полотнищ пленки. 1 з. и. ф-лы, 1 ил.

1296664

Формула изобретения

Составитель .й. Козловский

Редактор М. Дылын Тсхред И. Верее Корректор Г. Решетник

Заказ 588, 33 Тираж 607 Подписное

HHHHIIH Государственного комитета СССР но делам изобретений и открытий ! 13035, Москва. Ж вЂ” 35, Раугиская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

i I3îáðåTåHèå относится к строительному лои:vîäñòBó и может быть использовано грп строительстве противофилы рационных

;и i.tIðàãì способом «стена в грунте».

1!ель изобретения — снижение трудоемкости работ и повышение их надежности.

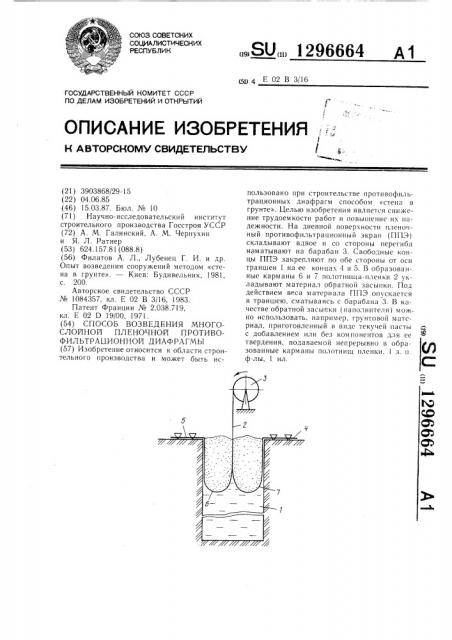

На чертеже показана схема опускания в траншею полотнища пленки с материалом обратной засыпки.

Пример. Отрывают траншею 1. Затем на дневной поверхности полотнище пленки 2 шириной, равной длине захватки траншеи 1 и длиной, несколько превышающей, например, две глубины траншеи 1, складывают вдвое и со стороны перегиба наматывают на барабан 3. Свободные концы 4 и 5 полотнища пленки 2 закрепляют по обе стоповы от оси траншеи 1 на ее бортах. В об::ааовапные карманы 6 и 7 полотнища плен2 укладывают материал обратной засыпI;"и, под действием веса которого полотнище иле:IKI; 2 опускается в траншею I. сматыаа»с, с барабана 3. !

11зи опускании полотнищ пленки с мате,:иалом обратной засыпки в траншею для . беспсчения сохранности нленочного мате:.:иала (предотвращения разрыва пченки матерна IoM обратной засыпки), необходимо зависимости от предельных допустимых ,Iапря>ксний пленки подбирать соответствуюзпачения плотностей глинистой суспе»зии, находящейся в траншее, и материала братной засыпки, а также тормозное усилие на барабане. Для осуществления способа и повышения надежности пленочного экрана в качестве обратной засыпки (наполнителя) можно использовать, например, 5 грунтовый материал, приготовленный в виде текучей пасты, с добавлением или без компонентов для ее твердения, подаваемой непрерывно в образованные карманы полотнищ пленки.

1. Способ возведения многослойной пленочной противофильтрационной диафрагмы, включающий разработку траншеи под глинистой суспензией, опускание в нее с поверхности земли полотнища пленки сматыванием ее с барабана, размещенного на дневной поверхности, и заполнение траншеи материалом обратной засыпки, отличающийся тем, что, с целью снижения трудоемкости

20 работ и повышения их надежности, опускание полотнища пленки и заполнение траншеи материалом обратной засыпки осуществляют одновременно, используя материал обратной засыпки в качестве пригруза.

2. Способ по п. 1, отличающийся тем, что перед опусканием в траншею полотнище пленки на дневной поверхности складывают вдвое, наматывают на барабан со стороны перегиба, при этом концы полотнищ предварительно закрепляют по обе стороны от оси траншеи на ее бортах.
