Изобретение относится к машиностроению и может быть использовано в качестве преобразующего механизма в аксиальнопоршневых гидромашинах.

Цель изобретения — расширение кинематических возможностей механизма путем выполнения тел качения с равномерно изменяющимися диаметрами, что позволяет использовать механизм в качестве редуктора.

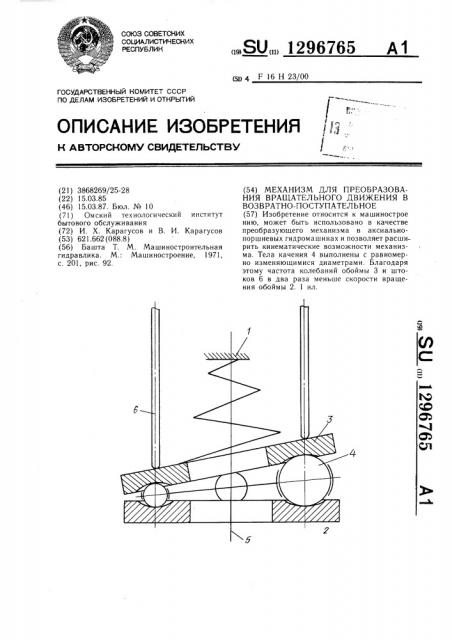

На чертеже показан механизм для преобразования вращательного движения в воз- 10 вратно-поступательное.

Механизм состоит из корпуса 1, в котором размещены обоймы 2 и 3, выполненные в виде колец с концентричными кольцевыми канавками на торцовых поверхностях, обращенных друг к другу. Тела 4 качения имеют равномерно изменяющиеся диаметры и размещены в канавках по окружности таким образом, что тела качения, имеющие максимальный и минимальный диаметры, установлены диаметрально противоположно. 20

Обойма 2 установлена в корпусе 1 с возможностью вращения вокруг оси 5. Обойма

3 установлена с наклоном под углом, определяемым разностью наибольшего и наименьшего диаметров тел 4 качения.

Штоки 6 размещены в корпусе 1 с воз- 25 можностью возвратно-поступательного перемещения. Пружина 7 установлена между корпусом 1 и обоймой 2.

Механизм работает следующим образом.

Обойма 2, вращаясь, перекатывается по телам 4 качения, которые в свою очередь перекатываются по обоймам 3. Так как обойма 3 не вращается, тела качения перекатываются по ней с угловой скоростью в 2 раза меньшей, чем угловая скорость обоймы

2 (если не принимать во внимание проскальзывание, центробежные силы и изменение радиусов дорожек качения из-за наклона обоймы 3 и разности диаметров тел качения, из-за чего реальное уменьшение угловой скорости вращения тел качения по обойме 3 будет несколько большим).

Частота колебаний обоймы 3 и штоков 6 соответственно будет в два раза меньше частоты вращения обоймы 2.

Механизм для преобразования вращательного движения в возвратно-поступательное, содержащий полый корпус, размещенные в нем с возможностью прецессионного движения обоймы в виде колец с концентричными кольцевыми канавками на торцевых поверхностях, обращенных друг к другу, тела качения, равномерно установленные по окружности в кольцевых канавках, установленные с возможностью возвратно-поступательного перемещения штоки, взаимодействующие с одной из обойм, и связанную с последней пружину, один конец которой прикреплен к корпусу, отличающийся тем, что, с целью расширения кинематиеских возможностей, тела качения выполнены с равномерно изменяющимися диаметрами и установлены таким образом, что тела качения, имеющие наибольший и наименьший диаметры, расположены диаметрально противоположно.
