Образец-индикатор для контроля усталостной повреждаемости элементов конструкции

Образец-индикатор для контроля усталостной повреждаемости элементов конструкции

Иллюстрации

Показать все

Реферат



Изобретение относится к технике измерения напряжений и деформаций, а именно к образцам-индикаторам для контроля усталостной повреждаемости. Цель изобретения - повышение точности при выявлении направлений разрушения образца-индикатора для контроля усталостной повреждаемости. Образециндикатор выполнен в виде кольцевой пластины постоянной толщины. Образециндикатор, закрепленный на конструкщш, воспринимает нагрузки, создающие в элементе конструкции сложнонапряженное состояние, причем направление развития усталостных трещин в образце-индикаторе и конструкции совпадают . 1 ил. э со С5 00 со х

СО(ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (П) А1

)) 3p),, 7у

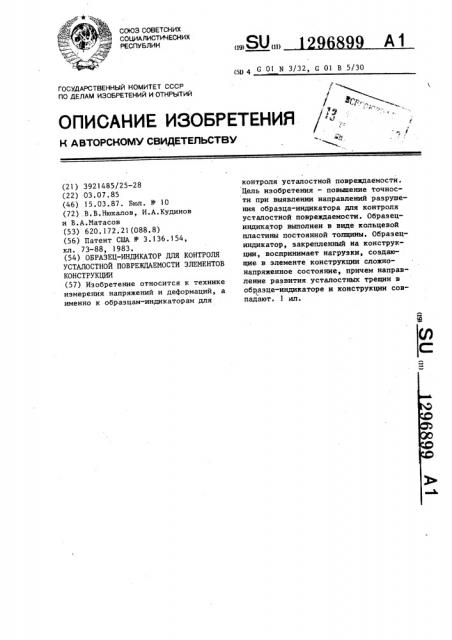

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3921485/25-28 (22) 03.07 ° 85 (46) 15.03.87. Бюл. У 10 (72) В,В.Нюхалов, И.А.Кудинов и В.А.Матасов (53) 620.172.21(088.8) (56) Патент США й- 3,136.154, кл. 7 3-88, 1 983. (54) ОБРАЗЕЦ-ИНДИКАТОР ДЛЯ КОНТРОЛЯ

УСТАЛОСТНОИ ПОВРЕЖДАЕМОСТИ ЭЛЕМЕНТОВ

КОНСТРУКЦИИ (57) Изобретение относится к технике измерения напряжений и деформаций, а именно к образцам-индикаторам для (11 4 G 01 Н 3/32, G 01 В 5/30 контроля усталостной повреждаемости.

Цель изобретения — повышение точности при выявлении направлений разрушения образца-индикатора для контроля усталостной повреждаемости. Образециндикатор выполнен в виде кольцевой пластины постоянной толщины. Обраэециндикатор, закрепленный на конструкции, воспринимает нагрузки, создающие в элементе конструкции сложнонапряженное состояние, причем направление развития усталостных трещин в образце-индикаторе и конструкции совпадают. 1 ил.

1296899

Изобретение относится к испытаниям элементов конструкции на усталость, а именно к образцам-индикаторам для контроля усталостной повреждаемости. 5

Цель изобретения вЂ, повышение точности при выявления направлений разрушения за счет эксплуатационной ориентации направления развития усталостных трещин в образце-индикаторе.

На чертеже представлен образециндикатор, укрепленный на конструкции.

Образец-индикатор 1 для контроля усталостной повреждаемости элементов конструкции 2 представляет собой кольцевую пластину постоянной толщины, размеры которой выбираются из соотношения

0-d

-- — — > 5t

ЗО

Формула изобретения

ВНИИПИ Заказ 768/44 Тираж 777

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, где D — диаметр образца-индикатора (наружный диаметр кольцевой пластины);

d — внутренний диаметр кольцевой пластины; толщина кольцевой пластины.

Толщина образца-индикатора выбирается таким образом, что площадь его поперечного сечения была не менее чем на порядок ниже рабочего сечения конструкции.

Образец работает следующим образом.

06pазец-индикатор 1 закрепляется в окрестности наиболее нагруженной зоны элемента конструкции 2. Нагрузки, создающие в элементе конструкции

2 сложно-напряженное состояние, передаются на образец-индикатор 1. Превышение напряжений в образце-индикаторе по сравнению с напряжениями элемента конструкции достигается за

D счет соотношения †. Действующие по

d двум осям напряжения 6 и б привох дят при их раздельном действии к образованию трещин в различных направлениях как в элементе конструкции, так и в образце-индикаторе. При одновременном воздействии этих напряжений усталостные трещины в образцеиндикаторе всегда ориентированы перпендикулярно суммарному от б„ и б„ вектору нормальных напряжений, поскольку минимальное рабочее сечение образца-индикатора всегда автоматически сканировано перпендикулярно действующему суммарному вектору нормальных напряжений. Поэтому направления развития усталостных трещин образца-индикатора и конструкции совпадают.

Образец-индикатор для контроля усталостной повреждаемости элементов конструкции, выполненный в виде пластины постоянной толщины, закрепляемой на конструкции, о т л и ч а ю— шийся тем, что, с цепью повышения точности при выявлении направлений разрушения, пластина выполнена кольцевой.
