Реферат



Изобретение относится к электротехнике , а именно к соединительным устройствам. Цель изобретения - повьшение надежности. Электрический соединитель содержит изоляционный корпус 1, в глухих отверстиях 2 которого расположены контактные узлы 3, При монтаже корпус устанавливается отверстием вниз. При таком расположении при затоплении в глухих отверстиях образуется воздушная пробка ,препятствующая проникновению жидкости к контактному узлу, так как размеры по следнего значительно меньше глубины отверстия. Такое выполнение обеспечивает надежную работу при аварийном затоплении. 2 ил. 7 сл t А gruf.f

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) . (И) (51) 4 Н 01 R 4!38 Ю

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ. СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ к двто ском свидяткльствм (21) 3510040/24-07 (22) 10.10.82 (46) 15.03.87. Бюл. 1Ф 10 (75) И.М.Миняйлов (53) 621.315(088.8) (56) Авторское свидетельство СССР

У 815801, кл. Н 01 R 4/38, 1979, (54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ (57) Изобретение относится к электротехнике, а именно к соединительным устройствам. Цель изобретения— повышение надежности. Электрический соединитель содержит изоляционный корпус 1, в глухих отверстиях 2 которого расположены контактные узлы 3, При монтаже корпус устанавливается отверстием вниз. При таком расположении при затоплении в глухих отверстиях образуется воздушная пробка,пре,— пятствующая проникновению жидкости к контактному узлу, так как размеры последнего значительно меньше глубины отверстия. Такое выполнение обеспечивает надежную работу при аварийном затоплении. 2 ил.

97145 2 рического тока жидкость будет разлагаться и образующаяся газопаровоздушная смеСь оттеснит ее опять вниз.

Ток прекратится, т.е. произойдет са5 моизоляция эажима.

50 аварийном затоплении, с нижней стороны корпуса выполнено по меньшей мере адно глухое отверстие, в глуби не которого расположен один контакт55

Изобретение относится к электротехнике и предназначено для соединения контрольных и силовых электрических цепей, а также для присоединения их к электроаппаратам преимущественно при эксплуатации в особо сырых затапливаемых водосодержащими жидкостями местах при наличии химически активных газов.

Цель изобретения — повышение надежности работы при аварийном затоплении.

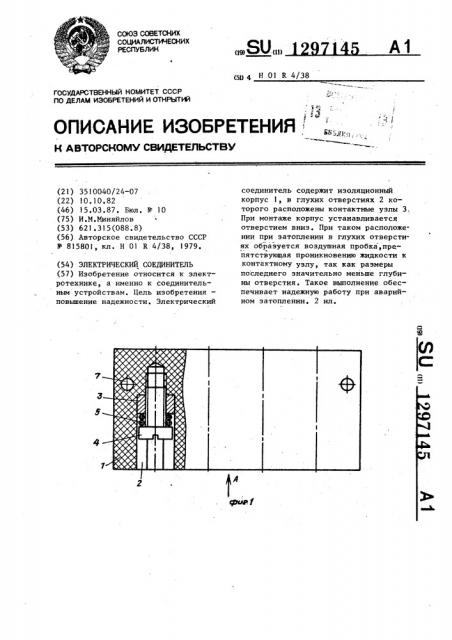

На фиг.l изображена секция, содержащая четыре электрических соединителя с вырезом на одном глухом отверстии для показа контактного узла; на фиг;2 — вид А на фиг.l.

Электрический соединитель изготавливают следующим образом.

Четыре электрических соединителя обьединяют в секцию с общим капроновым корпусом 1, в котором выполнены глухие отверстия-ячейки 2, на дне каждой из них крепятся контактный узел (латунная контактная вставка) 3, во внутреннюю резьбу которого вворачивают прижимной винт 4, зажимающий кольца соединяемых проводов 5. Для удобства работы отверткой при монтаже, соединяемые провода выхбдят из ячейки по паэам 6, выфрезерованным в ее стенках. Отверстия 7 служат для крепления секций на установочной рейке. Устанавливая при монтаже несколько секций, набирают необходимое количество соединителей. Одна секция обеспечивает соединение трехфазной линии и нулевого провода. Обязательным условием монтажа является закрепление секций отверстиями ячеек вниз.

Ячейки выполняют такой глубины, -чтобы между находящейся под напряжением незаизолированной головкой прижимного винта и выходным отверстием ячейки образовалась свободная полость заполняемая воздухом, образующим изо" ляционный промежуток, непробиваемый для данного напряжения, При монтаже, секции закрепляют отверстиями клеммных ячеек вниз, что при погружении их в водосодержащую жидкость способствует образованию в полости ячейки, ниже .прижимного винта воздушной пробки, препятствующей проникновению жидкости к головке винта, а если это произойдет, то под действием элект10

С целью уменьшения переходного сопротивления соединения, изогнутые кольцом соединяемых проводов, накладывают непосредственно друг.на друга и прижимают к контактной вставке одним прижимным винтом. Так как металлические части зажима спрятаны в глубине ячейки, то на них хорошо удерживается смазка; защищающая зажим от коррозии, что препятствует повьппению переходного сопротивления соединения в процессе эксплуатации, Способность соединительных контактных зажимов к самоизоляции в водосодержащей жидкости позволяет применять их даже тем, где наборные соединительные зажимы типа КН, с которыми они равнозначны по времени производства соединения при монтаже и возможности выполнения пересоединения при эксплуатации электрооборудования, не применимы даже в случае использования защитных покрытий и герметичных ящиков, значительно удорожающих конструкцию (стоимость предлагаемых зажимов равна стоимости зажимов КН без защиты). В этом случае они заменяют эпоксидную муфту, но не имеют присущих ей недостатков. Применение же предлагаемых зажимов в более благоприятных (незатапливаемых) местах позволит многократно увеличить надежность и срок службы электрооборудования при одновременном снижении себестоимости электромонтажных работ. формула изобретения

Электрический соединитель, содержащий корпус из изоляционного материала, расположенный в нем по меньшей мере один контактный узел, о т— л и ч а ю шийся тем, что, с целью повышения надежности работы при ный узел, при этом глубина отверстия превьппает размеры последнего, 1297145
