Ротор для фрезерования надземной части пней

Ротор для фрезерования надземной части пней

Иллюстрации

Показать все

Реферат



Изобретение относится к лесному хозяйству. Цель изобретения - повышение эффективности работы. Ротор состоит из горизонтального вала 1. На валу перпендикулярно его оси вращения закреплены равносторонние многоугольные пластины 2. В вершине каждого из углов пластины закреплены резцы 3. Сзади резцов по всей длине вала установлены поперечные плоские ножи (ППН). Диаметр вращения режущих кромок резцов больше диаметра вращения режущих кромок ППН. Многоугольные пластины закреплены на горизонтальном валу через равные промежутки по длине ротора и совместно с ППН образуют сквозные проемы для удаления отщепляемой при фрезеровании стружки за пределы ротора. Ротор вращается снизу вверх и одновременно совершает поступательное движение при надвигании на объект фрезерования . Производится предварительное рассечение резцами древесины пня на участки. Ослабляются связи между волокнами. ППН производится дальнейшее открытое резание. Щепа удаляется из зоны резания через сквозные проемы . 2 ил. (Л СО - ot 00

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (и) Al (5D 4 A 01 G 23 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3931527/29-15 (22) 19.07.85 (46) 23.03.87. Бюл. В 11 (71) Боярская лесная опытная станция

Украинской сельскохозяйственной академии (72) В.И. Маслай, М.Ф. Коваль, Н.Д. Чехун и А.Н. Михайленко (53) 621. 914. 2 (088. 8) (56) Патент США У 2818094, кл. 144-236, 1957 ° (54) РОТОР ДЛЯ ФРЕЗЕРОВАНИЯ НАДЗЕМНОЙ

ЧАСТИ ПНЕЙ (57) Изобретение относится к лесному хозяйству. Цель изобретения — повышение эффективности работы. Ротор состоит из горизонтального вала 1.

На валу перпендикулярно его оси вращения закреплены равносторонние многоугольные пластины 2. В вершине каждого из углов пластины закреплены

l резцы 3. Сзади резцов по всей длине вала установлены поперечные плоские ножи (ППН). Диаметр вращения режущих кромок резцов больше диаметра вращения режущих кромок ППН. Многоугольные пластины закреплены на горизонтальном валу через равные промежутки по длине ротора и совместно с

ППН образуют сквозные проемы для удаления отщепляемой при фреэеровании стружки эа пределы ротора. Ротор вращается снизу вверх и одновременно совершает поступательное движение при надвигании на объект фрезерования. Производится предварительное рассечение резцами древесины пня на участки. Ослабляются связи между волокнами. ППН производится дальнейшее открытое резание. Щепа удаляется из зоны резания через сквозные проемы: 2 ил.

1 129776

Изобретение может быть использовано в лесном хозяйстве, в частности в средствах для удаления пней при подготовке вырубок под лесные культуры. 5

Целью изобретения является повышение эффективности работы ротора.

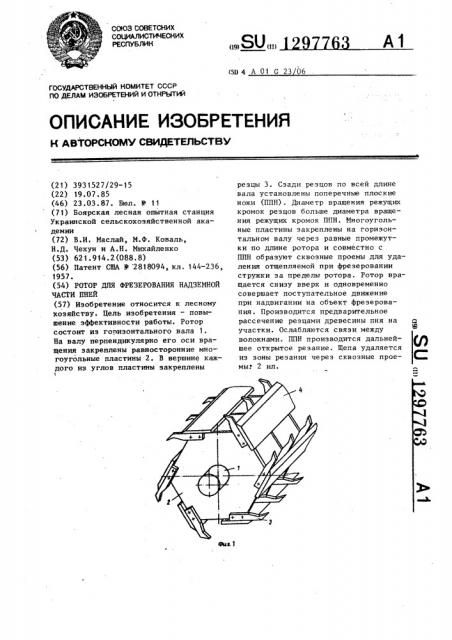

На фиг. изображен ротор для фрезерования подземной части пней, общий вид; на фиг. 2 — то же, вид сбоку, в работе, Ротор для фрезерования надземной части пней состоит иэ горизонтального вала 1, равносторонних многоугольных пластин 2, выполненных с централь-1 ным отверстием для крепления на валу, резцов 3, закрепленных в вершинах углов многоугольных пластин 2, и поперечных плоских ножей 4, установленных сзади резцов 3 на торцевые грани пластин 2 по всей. длине вала 1.

Установка ротора в рабочее положение производится так, что режущие кромки резцов 3 и поперечных ножей 4 находятся над поверхностью почвы во избежание их быстрого изнашивания.

Ротор получает вращение снизу вверх и одновременно поступательное движение (надвигание) на объект фрезерования.

В момент соприкосновения вращающегося ротора с ннем резцы 3 начинают рассекать древесину пня узкими щелями на участки, соответствующие 35 расположению резцов 3 по длине ротора, и на глубину не менее подачи на нож, При этом нарушается волокнистокосослойная структура древесины пня, разрушается в местах щелей взаимо- @ связь волокон древесины и создаются условия для открытого резания плоскими ножами 4, что является наиболее эффективным из всех видов резания.

После поделки резцами 3 предваритель- 5 ных щелей вступают в работу поперечные плоские ножи 4 и отщепляют древесину пня на подрезанных с двух сторон участках.

Щепа (фиг. 2), легко удаляется из зоны резания через сквозные проемы, ограниченные двумя рядом стоящими многоугольными пластинами 2 и двумя последовательно расположенными поперечными плоскими ножами 4, при вращении ротора под действием сил инерции она стремится к периферии ротора и в дальнейшем выбрасывается за его пределы.

В случае, если разность диаметров вращения режущих кромок резцов 3 и поперечных ножей 4 меньше величины подачи на нож 4, резание является закрытым и эффективность фрезерования значительно снижается. Если разность указанных диаметров больше величины подачи на нож 4, открытое резание будет, но значительно увеличи— вается вероятность поломки резцов 3, что также снижает эффективность.

Предлагаемый ротор для фреэерования надземной части пней позволяет значительно повысить эффективность фреэерования., не требуя при этом увеличения потребляемой мощности.

Устройство просто по конструкции и ! удобно в эксплуатации, так как при поломке резцов легко можно произвести их замену на месте, не демонтируя весь ротор.

Преимущес гвом ротора перед другими устройствами, применяемыми для уничтожения пней, является и то, что механическому воздействию подверга— ется только надземная часть пней, почва же остается ненарушенной, сохраняется ее сложившееся строение, что особенно имеет значение для последующего лесовозобновления.

Формула изобретения

Ротор для фрезерования надземной части пней, включающий горизонтальный вал с закрепленными на нем параллельно между собой дисками, поперечные плоские ножи, о т л и— ч а ю шийся тем, что, с целью повышения эффективности работы, диски выполнены в виде равносторонних многоугольных пластин, в вершинах каждого угла которых смонтированы надрезающие резцы, а поперечные плоские ножи закреплены на сторонах пластин, причем диаметр вращения режущих кромок поперечных плоских ножей меньше диаметра вращения режущих кромок надрезающих резцов.

1297763

Составитель Т.Круглова

Редактор И.Николайчук Техред Л.Сердюкова, Корректор И.Муска

Тираж 630 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раупккая наб., д. 4/5

Заказ 834/2

Производственно-полиграфическое предприятие, r. ужгород, ул. Проектная, 4
