Эндотрахеальная трубка

Эндотрахеальная трубка

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике и может быть использовано при интубации трахеи и электрофоретическом воздействии. Цель изобретения - снижение травматичности при лечении острого отека горФи .1 л тани и предотвращение осложнений при длительной интубации трахеи. Устройство содержит корпус I, поролоновую манжету 2. К манжете подходит и проходит под нею катетер 5, имеющий боковые перфорационные отверстия 6. Под манжетой 2 по всей ее длине трубку плотно охватывает угле графитовая ткань 7, выполнякядая роль электрода и роль депо лекарственных веществ. Проволочный токопровод 8 проходит в стенке трубки и контактирует с углеграфитовой тканью . Наружный конец токопророда 8 имеет штекер 9, предназначенный для подсоединения к электрофоретическому аппарату. 2 ил о S (Л J.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ у 1»

МЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3955351/28-14 (22) 22.07.85 (46) 23.03. 87. Бюл. У 11 (71) Ставропольский государственный медицинский институт (72) В.Г.Капустин и В.С.Марочкин (53) 615. 475 (088. 8) (56) Авторское свидетельство СССР

Р 884706, кл. А 61 М 16/04, 1980, (54) ЭНДОТРАХЕАЛЪНАЯ ТРУБКА (573 Изобретение относится к медицин. ской технике и может быть использовано при интубации трахеи и электрофоретическом воздействии. Цель изобретения - снижение травматичности при лечении острого отека гор(g)) 4 А 61 М 16/04, А 61 N 1/30 тани и предотвращение осложнений при длительной интубации трахеи, Устройство содержит корпус 1, поролоновую манжету 2. К манжете подходит и проходит под нею катетер 5, имеющий боковые перфорационные отверстия 6. Под манжетой 2 по всей ее длине трубку плотно охватывает углеграфитовая ткань 7, выполняющая роль электрода и роль депо лекарственных веществ. Проволочный токопровод 8 проходит в стенке трубки и контактирует с углеграфитовой тканью. Наружный конец токопровода 8 имеет штекер 9, предназначенный для подсоединения к электрофоретическому аппарату. 2 ил.

1297869

Изобретение относится к медицинской технике, а именно к устройствам, предназначенным для интубапии тра-" хеи и электрофоретического воздействия. 5

Цель изобретения — снижение травматичности при лечении острого отека гортани преимущественно у детей и предотвращение осложнений при длительной интубации трахеи. 10

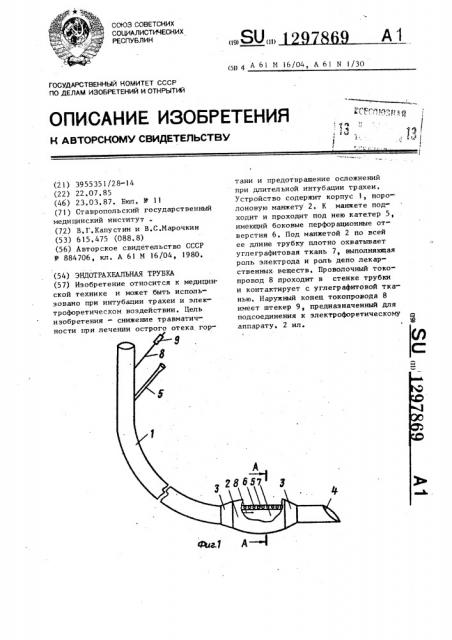

На фиг. 1 показана эндотрахеальная трубка, общий вид; на фиг.2— сечение А-А на фиг.1.

Эндотр ахе альн ая трубка содержит корпус 1, выполненный из термопластичного полимерного материала, поролоновую манжету 2, выполненную из мелкопористого поролона, плотно оде" тую на рабочую часть трубки, концы которой плотно закреплены на трубке отрезками тонкой латексной резины 3 вблизи скошенного конца 4 трубки !, К манжете подходит и проходит под нею по всей ее длине IIQ каналу катетер 5 (в стенке трубки) со слепо за25 паянным дистальным концом, имеющий боковые перфорационные отверстия 6 по длине поролоновой манжеты 2, Под поролоновой манжетой 2 по всей ее длине трубку плотно охватывает угле" графитовая ткань 7, выполняющая роль электрода и депо лекарственных веществ за счет своей высокой гидрофильности. Проволочный токопровод

8.проходит в стенке трубки 1 и кон- 35 тактирует с углеграфитовой тканью.

Наружный конец токопровода 8 имеет штекер 9, предназначенный для подсоединения к электрофоретическому .аппарату (не показан). 40

Эндотр ахе альная трубка использует ся следующим образом, Интубацию трахеи производят применяя известные методы, Перед интубацией поролоновую манжету 2 обильно 45 пропитывают лекарств енным веществом, а затем смазывают противоотечной, мазью для облегчения введения трубки в суженный (за счет отека) просвет трахеи. После введения трубку уста- 50 навливают так, чтобы видимый край поролоновой манжеты 2 оставался перед голосовыми связками, Затем производят все указанные лечебные мероприятия в определенной последовательности. Растворы лекарственных веществ вводят с помощью шприца, который подсоединяют к концу катетера 5 °

Для проведения электрофореза штекер

9 провода 8 подсоединяют к электрофоретическому аппарату, а другие два стандартных электрода располагают на передней и задней поверхностях шеи больного (не показаны).

Эндотрахеальная трубка позволяет эффективно проводить местное лечение острого стенозирующего ларинготрахеита стеноза. гортани III-IY степени и хронического течения указанного заболевания, исключает нежелательные переинтубации (наносящие дополнительную травму) в течение 2-3 сут, благодаря наличию поролоновой манжеты создается крайне необходимая максимальная изоляция пораженной слизистой от механического воздействия на нее стенок эндотрахеальной трубки и в следствие этого предотвращается возникновение тяжелых осложне. ний, связанных с интубацией трахеи и оперативным вмешательством (трахеостомией ) при лечении указанного заболевания. Кроме того, может быть использована во всех других случаях, требующих длительной интубации трахеи с целью лечения и предупреждения возникновения тяжелых осложнений, возможных в постинтубационном периоде в детской и взрослой анестезиоло/ гии-реаниматологии ° формула изобретения

Эндотрахеальная трубка, содержащая корпус, манжету, катетер, подключенный к емкости с лекарственным веществом, размещенный в канале корпуса, отличающаяся тем, что, с целью снижения травматичности при лечении острого отека гортани преимущественно у детей и предотвращения осложнений. при длительной интубации трахеи, манжета, выполненная из поролона, охватывает корпус по всей длине канала, а электрод выполнен иэ углеграфитовой ткани, охватывающей корпус и размещенной под IIopoJIoHoBQH манжетой

1297869

A-А

Фиг.2

Составитель В.Назарова

Редактор И,Шулла Техред Л.Сердюкова Корректор И,Муска

Заказ 839/7 Тираж 596 Подпиано е

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
