Режущая пластина ротационного резца

Режущая пластина ротационного резца

Иллюстрации

Показать все

Реферат



Изобретение относится к металлообработке . Целью изобретения является повышение стойкости резца за счет увеличения угла заострения на участках, прилегающих к выступам режущей кромки. В режущей пластине 1 режущая кромка образована пересечением цилиндра 3 тором 4. Геометрические оси цилиндра и тора пересекаются в точке 5, при этом ось цилиндра перпендикулярна касательной плоскости 6 и проходит через точку 7, принадлежащую плоскости 6 и тору 4. Передняя поверхность резца состоит из выпуклой тороидальной поверхности, ось 13 которой перпендикулярна оси вращения резца, выходит на режущую кромку и на участках выступов и впадин образует отрицательные передние углы. Углы заострения резца р образованы касательной плоскостью к выпуклой тороидальной поверхности и образующей цилиндра . 3 ил. сл / го ОС со со ч

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) (ч11 4 В 23 В 27 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3928465/25-08 (22) 17.07.85 (46) 23.03.87. Бюл. № 11 (72) В. Н. Скворцов (53) 621.9.025 (088.8) (56) Авторское свидетельство СССР № 1060319, кл. В 23 В 27/12, 1983. (54) РЕЖУЩАЯ ПЛАСТИНА РОТАЦИОННОГО РЕЗЦА (57) Изобретение относится к металлообработке. Целью изобретения является повышение стойкости резца за счет увеличения угла заострения на участках, прилегающих к выступам режущей кромки. В режущей пластине 1 режущая кромка образована пересечением цилиндра 3 тором 4.

Геометрические оси цилиндра и тора пересекаются в точке 5, при этом ось цилиндра перпендикулярна касательной плоскости 6 и проходит через точку 7, принадлежащую плоскости 6 и тору 4. Передняя поверхность резца состоит из выпуклой тороидальной поверхности, ось 13 которой перпендикулярна оси вращения резца, выходит на режущую кромку и на участках выступов и впадин образует отрицательные передние углы. Углы заострения резца р образованы касательной плоскостью к выпуклой тороидальной поверхности и образующей цилиндра. 3 ил.

1297997 цилиндрической поверхностью больше пря-, мого угла и образованы касательной плоскостью к выпуклой тороидальной поверхности и образующей цилиндра. Значение угла и заострения р зависит от величины радиуса т 5 тора 4, образующая которого имеет длину м меньше половины окружности.

Использование резца с режущей кромкой в сочетании с плавнопеременными угА лами от (— у) до (— V ) позволяет иза 10 менить закономерность стружкообразования, так как деформируемая и сдвигаемая струже- ки имеют различные размеры сечения и е- контактируют с изменяющими свое значее ние выпуклостями передней поверхности, что способствует изменению значений темпераа, 15 тур в зоне резания и стабилизации прои цесса кинематического стружкодробления.

Формула изобретения

Б б

ВиРА

Фиг з

Составитель М. Лопацинский

Редактор О. Бугир Техред И. Верес Корректор Н. Король

Заказ 729/14 Тираж 976 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к инструментал ному производству и может быть испол зовано, например, для профилирования ж лезнодорожных колес.

Цель изобретения — повышение сто кости резца путем увеличения угла заос рения на участках, прилегающих к выступа режущей кромки.

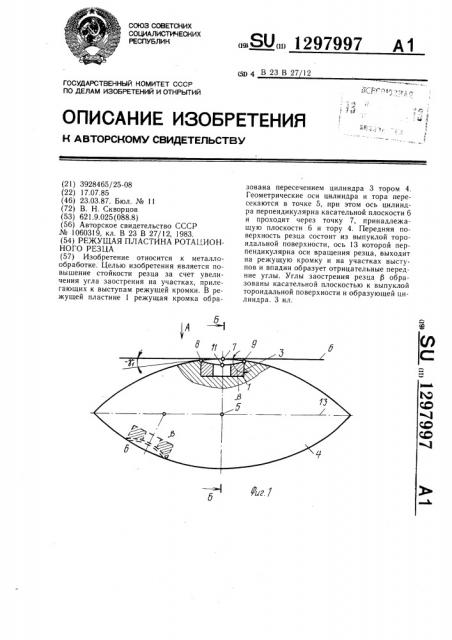

На фиг. 1 — показана режущая пла тина ротационного резца; на фиг. 2 — вид на фиг. 1; на фиг. 3 — сечение Б — Б н фиг. 1.

На режущей пластине 1 выполнена р жущая кромка 2, образованная пересеч нием цилиндра 3 тором 4. Геометрически оси цилиндра и тора пересекаются в точ ке 5, при этом ось цилиндра, т.е. резц перпендикулярна касательной плоскости 6 проходит через точку 7, принадлежащую упомянутой плоскости 6 и тору 4.

Режущая кромка 2 в развертке представляет собой волновой синусоид, характеризуемый точками перегиба, с последовательным чередованием выступов 8 и 9 и впадин 10 и 11 в направлении оси резца. Точки перегиба 8 — 11 расположены в угловой зависимости через 90 .

Передняя поверхность 12 резца состоит из выпуклой тороидальной поверхности, ось 13 которой перпендикулярна оси вращения резца, выходит на режущую кромку 2 на участках выступов в точках 8 и 9, образуя отрицательные передние углы (— gi), а на участках впадин в точках 10 и 11 — углы (— yz) .

Углы заострения резца р между выпуклой передней поверхностью 12 и наружной

20 Режущая пластина ротационного резца с режущей кромкой, выполненной в виде замкнутой кривой с последовательным чередованием выступов и впадин в направлении оси режущей пластины, отличающаяся тем, что, с целью повышения стойкости режущей пластины путем увеличения угла заострения на участках, прилегающих к выступам режущей кромки, передняя поверхность, прилегающая к режущей кромке, выполнена тороидальной радиусом, превышающим радиус режущей пластины, при этом нормаль к поверхности тора является осью режущей пластины.
