Изобретение относится к сельскохозяйственному машиностроению. Изобретение позволяет повысить качество работы разбрасывателя удобрений. Разбрасыватель удобрений содержит цепной скребковый транспортер, на несуплих звеньях 1 которого закреплены группы 2 скребков с интервалом между ними. Крайние скребки в каждой группе выполнены Г-образной формы , а средние - П-образной, в результате этого группа 2 скребков образует емкость. При подаче на скребковый транспортер удобрений емкость заполняется и транспортируется в одну сторону, а удобрения, попавшие в интервал между группами скребков , транспортируются в противоположную сторону. 4 ил. S (Л и.г.1 N9 ;о 00 05

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1130210 (21) 3943987/30-15 (22) 22,08.85 (46) 23.03.87. Бюл. № 11 (71) Специальное конструкторское бюро

Азербайджанского научно-исследовательского института механизации и электрификации сельского хозяйства (72) Б. А. Велиев и 3. М. Аббасов (53) 631.333 (088.8) (56) Авторское свидетельство СССР № 1130210, кл. А 01 С 17/00, 1982. (54) РАЗБРАСЫВАТЕЛЬ УДОБРЕНИЙ (57) Изобретение относится к сельскохозяйственномуу м а ши ностроению. Изобрете„„Я0„„1298146 А 2 (50 4 В 65 G 19/00, А 01 С 17/00. ние позволяет повысить качество работы разбрасывателя удобрений. Разбрасыватель удобрений содержит цепной скребковый транспортер, на несущих звеньях 1 которого закреплены группы 2 скребков с интервалом между ними. Крайние скребки в каждой группе выполнены Г-образной формы, а средние — П-образной, в результате этого группа 2 скребков образует емкость.

При подаче на скребковый транспортер удобрений емкость заполняется и транспортируется в одну сторону, а удобрения, попавшие в интервал между группами скребков, транспортируются в противоположную сторону. 4 ил.

1298146

Формула изобретения

Составитель В. Никольский

Редактор А. Шандор Техред И. Верес Корректор И. Эрдейи

Заказ 739/2! Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для разбрасывания минеральных и органических удобрений, которые могут быть использованы для двухсто5 роннего полосового внесения удобрении в ленточные посевы овоще-бахчевых культур, многолетних садов и виноградников, и является усовершенствованием изобретения по авт. св. № 1130210.

Цель изобретения — повышение ка- 10 чества работы разбрасывателя удобрений.

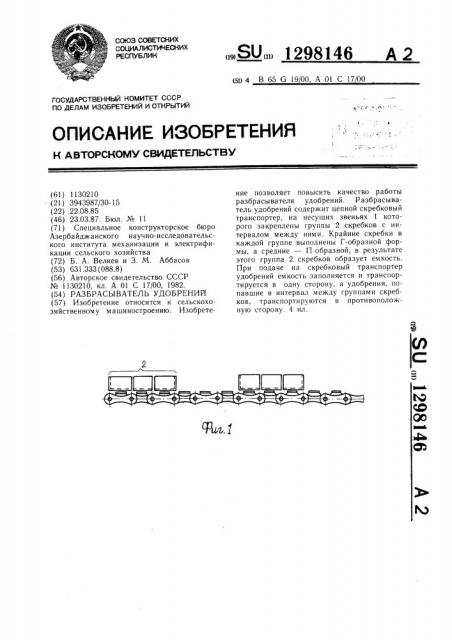

На фиг. 1 изображена часть разбрасывателя в аксонометрии; на фиг. 2 — то же, в работе; на фиг. 3 — сечение А — А на фиг. 2; на фиг. 4 — сечение Б — Б на фиг. 2.

На несущих звеньях 1 закреплены группы 2 скребков с интервалом между ними.

Конструкция группы 2 скребков выполнена в виде емкости. Крайние скребки 3 в каждой группе выполнены Г-образной, а средние 4 — П-образной формы.

При подаче удобрений на скребковый транспортер емкость, образованная группой 2 скребков, заполняется удобрениями и транспортируется в одну сторону, а часть удобрений, попавшая в интервал между группами скребков, транспортируется в противоположную сторону.

Разбрасыватель удобрений по авт. св. № 1130210, отличающийся тем, что, с целью повышения качества работы, крайние скребки в каждой группе выполнены

Г-образным и с торцовым и стенкам и, а средний — П-образным, и установлены с возможностью образования емкости.
