Способ изготовления лопаточного рабочего колеса

Способ изготовления лопаточного рабочего колеса

Иллюстрации

Показать все

Реферат



Изобретение относится к вентиляторостроению, позволяет уменьшить трудоемкость изготовления рабочего колеса. Заготовку в виде стакана 1 получают вытяжкой из листа . В дне стакана 1 пробивают отверстия 3, куда после отгибки завальцовывают втулку 6. Такой метод изготовления позволяет уменьшить отходы металла, повысить производительность , качество и точность изготовления . 1 ил. (Л ю г сх 1C Oi

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1298426 А1 (5ц 4 F 04 D 29/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3871554/25-06 (22) 15. 02. 85 (46) 23.03.87. Бюл. № 1 1 (71) Специальное проектно-конструкторское бюро по трансформаторам Средневолжского производственного объединения «Трансформатор» (72) В. П. Ушаков, А. А. Проскурин, А. В. Хоженец и А. Г. Стручков (53) 621.438 (088.8) (56) Патент США № 3578878, кл. 416 — 178, опублик. 1971. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЛОПАТОЧНОГО РАБОЧЕГО КОЛЕСА (57) Изобретение относится к вентиляторостроению, позволяет уменьшить трудоемкость изготовления рабочего колеса. Заготовку в виде стакана 1 получают вытяжкой из листа. В дне стакана 1 пробивают отверстия 3, куда после отгибки завальцовывают втулку 6. Такой метод изготовления позволяет уменьшить отходы металла, повысить производительность, качество и точность изготовления. 1 ил.

1298426

Формула изобретения

Составитель А. Кулигин

Редактор О. Головач Техред И. Верее Корректор И. Эрдейи

Заказ 747 35 Тираж 575 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к вентиляторостроению и касается лопаточных рабочих колес.

Цель изобретения — уменьшение трудоемкостии.

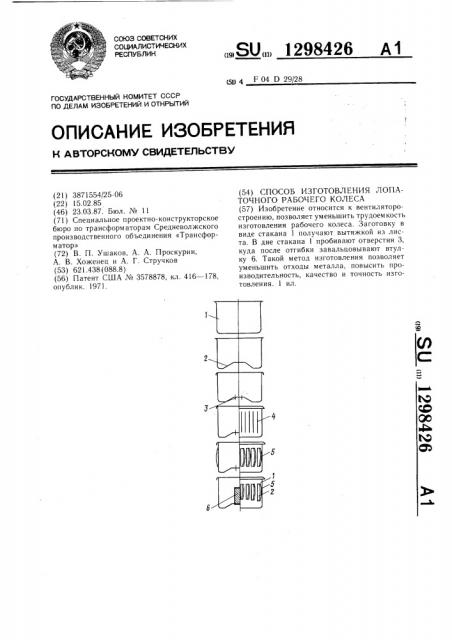

На чертеже представлено поэтапное изготовление рабочего колеса.

Способ изготовления лопаточного рабочего колеса включает получение цилиндрической заготовки путем вытяжки листа в

1 виде стакана 1 с формовкой его дна 2. После чего производят в его дне пробивку отверстия 3, выполняют просечки 4 на боковой поверхности заготовки и отгибку участков между просечками с образованием лопаток 5.

После отгибки в отверстие стакана завальцо вы ва ют втул ку 6.

Способ изготовления лопаточного рабочего колеса, включающий получение цилиндрической заготовки из листа, выполнение просечек на ее боковой поверхности и отгибку участков между просечками с образо10 ванием лопаток, отличающийся тем, что, с целью уменьшения трудоемкости, получение заготовки осуществляют путем вытяжки листа в виде стакана, производят в его дне пробивку отверстия, а после отгибки в отверстие стакана завальцовывают втулку.
