Устройство для контроля качества термообработки алюминиевых сплавов

Устройство для контроля качества термообработки алюминиевых сплавов

Иллюстрации

Показать все

Реферат



Изобретение относится к области электромагнитного и акустического контроля и может быть использовано для контроля качества термообработки алюминиевых сплавов. Цель изобретения - повышение точности контроля термообработки алюминиевых сплавов. В зависимости от результата сравнения выходных сигналов вихретокового измерителя 1 удельной электрической проводимости и источника 7 опорного сигнала в блоке 2 сравнения осуществляется или нет запуск измерителя 5 резонансной частоты ультразвуковых колебаний с пьезопреобразователем. В результате совместной обработки выходных сигналов блока 2 сравнения и измерителя 5 резонансной частоты с помощью второго источника 8 опорного сигналаJ второго блока 6 сравнения и схемы И-НЕ 3 вьфабатывается сигнал, поступающий на блок 4 индикации , в результате чего загорается табло Пережог или Нормально закаленная структура. 4 ил. а S (Л ю со 00 Од ю со Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,(19) (11}

А1

,51) 4 G 01 Й 27/90

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ, СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3920537/.25-28 (22) 01.07.85 (46) 23.03.87. Бюл.И - 11 (72) А.Л.Рубин, А.В.Салаев и А,В.Шарко (53) 620.179.14(088.8) (56) Доро@еев А.Л. Индукционная структуроскопия. — M.: Энергия, 1973, с.42-46, 85. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КАЧЕСТВА

ТЕРИООБРАБОТКИ АЛИМИНИЕВЫХ СПЛАВОВ (57) Изобретение относится к области электромагнитного и акустического контроля и может быть использовано для контроля качества термообработки алюминиевых сппавов. Цель изобретения — повьппение точности контроля термообработки алюминиевых сплавов.

В зависимости от результата сравнения выходных сигналов вихретокового измерителя 1 удельной электрической проводимости и источника 7 опорного сигнала в блоке 2 сравнения осуществляется или нет запуск измерителя 5 резонансной частоты ультразвуковых колебаний с пьезопреобразователем, В результате совместной обработки выходных сигналов блока 2 сравнения и измерителя 5 резонансной частоты с помощью второго источника 8 опорного сигнала, второго блока 6 сравнения и схемы -HE 3 вырабатывается сигнал, поступающий на блок 4 индикации, в результате чего загорается табло "Пережог" или "Нормально закаленная структура", 4 ил.! 12

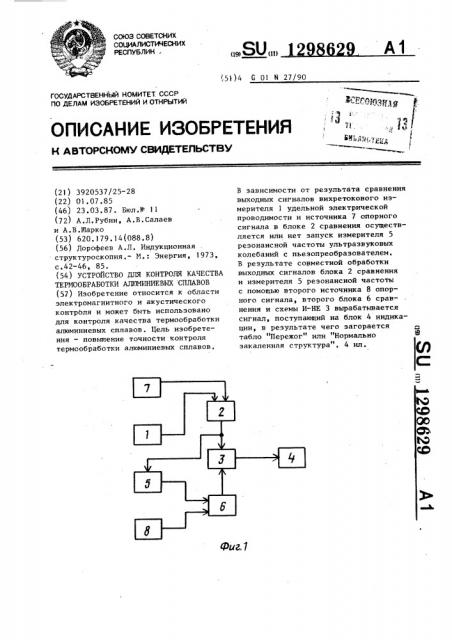

ll-к бретение относится к электромагнитному и акустическому контролю и может быть использовано для контроля качества термообработки сплавов на основе алюминия, Цель изОбретения — повышение точности контроля термообработки алюминиевых сплавов за счет исключения неоднозначности показаний вихретокового и ультразвукового приборов, На фиг,l изображена блок-схема устройства; на фиг,2 и 3 — зависимости соответственно удельной электрической проводимости 5 и резонансной частоты f ультразвуковых колебаний от температуры t закалки для сплава

Д 16; на фиг,4 — схема расположения вихретокового и пьезоэлектрического преобразователей, Устройство содержит последовательно соединенные вихретоковый измеритель 1 удельной электрической проводимости, первый блок 2 сравнения, схему И-НЕ 3 и блок 4 индикации, последовательно соединенные измеритель 5 резонансной частоты ультразвуковых колебаний, второй блок 6 сравнения, выход которого подключен к второму входу схемы И-HE 3, а управляющий вход измерителя 5 резонансной частоты ультразвуковых колебаний подключен к выходу первого блока 2 сравнения, Устройство содержит также два источника 7 и 8 опорного сигнала, подключенные к вторым входам блоков

2 и 6 соответственно, Пьеэопреобразователь 9 выполнен кольцевым, в отверстии последнего соосно,с ним размещен преобразователь 10 вихретокового измерителя удельной электрической проводимости так, что их рабочие торцы расположены в одной плоскости.

Устройство работает следующим образом, Величина выходного сигнала источ- ника 7 соответствует удельной электрической проводимости, ниже значения которой из-за сильного влияния химического состава (фиг.2) невозможно однозначно определить нормально закаленное состояние и пережог материала, Для сплава Д16 такое значение удельной электрической проводимости соответствует 17,5 МСм/м.

Изделия с электропроводимостью выше

17,5 MCM/м имеют небольшой разброс удельной электрической проводимости от химического состава и по ее показаниям может быть легко произведена

98629 2

5 !

0 !

50 оценка качества термообрабoTKH материала.

Б изделиях электропроводимостью менее 17,5 МСм/м влияние химического состава сплава становится значительным, что приводит к ошибкам в оценке качества термообработки изделия, Так, например, показание удельной электрической проводимости, равное

17,0 MCM/м, соответствует сразу двум состояниям материала: нормально закаленному состоянию (Т о ухк с Ю Ь

500 С) и пережогу (Т

515 С), Величина выходного сигнала источника 8 опорного сигнала соответствует значению резонансной частоты ультразвуковых колебаний, ниже кото— рого характеризуется состояние пережога материала (фиг.3).

Для описания работы устройства целесообразно обозначить выходные напряжения на любом блоке через UÄ, где и = 1,2...,,8, а !! и выходные напряжения, соответствующие уровням логических "1" и "0".

При значении удельной электрической проводимости 3. > 17,5 МСм/м

U, > U на выходе блока 2 сравнения напряжение U = U и измеритель 5 резонансной частоты ультразвуковых колебаний не запускается, следова е ьно U = О, Так как U < U, то

s на выходе блока 6 сравнения напряжеl ние U = U и на выходе схемы И-НЕ 3

L = U . На табло блока 4 индикации загорается Нормально закаленная струк тура", При значении удельной электрической проводимости б с 17,5 МСм/м

U 0, на выходе блока 2 сравнения

3 напряжение U = U и запускается 2 измеритель 5 резонансной частоты ультразвуковых колебаний, При U c U

8 напряжение на выходе блока 6 сравне—

4 ния равно 0 = 0, а на выходе схемы

И-НЕ 3 напряжение U z = U, На табло загорается "Пережог". При U !! на8 пря».ение на выходе блока 6 сравнения

U -= U а на выходе схемы И-HE 3 напряжение U = U и на табло блока

4 индикации загорается "Нормально закаленная структура". формула изобретения

Устройство для контроля качества термоQáðàбîTKè алюминиевых сплавîP содержащее вихра ток<:вый и-.«мс! птенец

3 1?986 удельной электрической проводимости, о т л и ч а ю щ е е с я тем, что, с .целью повышения точности контроля, оно снабжено подключенными к выходу вихретокового измерителя удельной электрической проводимости последовательно соединенными блоком сравнения, схемой И-НЕ и блоком индикации, последовательно соединенными измерителем резонансной частоты )g ультразвуковых колебаний с пьезопреобразователем и вторым блоком сравнения, выход которого подключен

29 4 к второму входу схемы И вЂ” HE u подключеHHbIMH к BTopblM входам блоков сравнения двумя источниками опорного сигнала, управляющий вход измерителя резонансной частоты ультраэвуковьж колебаний подключен к выходу первого блока сравнения, пьезопреобразователь выполнен кольцевым, а в его отверстии соосно размещен преобразователь вихретокового измерителя удельной электрической проводимости так, что их рабочие торцы расположены в одной плоскости °

Фиа 2

1298629

Жю щц чав лю дд ж sx ю ао t,c
