Радиочастотный масс-спектрометр

Радиочастотный масс-спектрометр

Иллюстрации

Показать все

Реферат



№ 129868

Класс 421, 3os

ccct (G,ll Ч"1

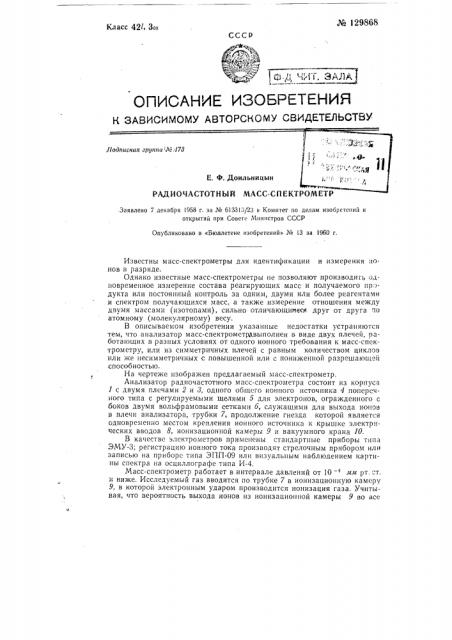

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Заявлено 7 декабря !958 г. за М 613313 23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ке 13 за 1960 r.

Известны масс-спектрометры для идентификации и измерения ионов в разряде.

Однако известные масс-спектрометры не позволяют производить одновременное измерение состава реагирующих масс и получаемого продукта или постоянный контроль за одним, двумя или более реагснтами и спектром получающихся масс, а также измерение отношения между двумя массами (изотопами), сильно отличающив1еся друг от друга по атомному (молекулярному) весу.

В описываемом изобретении указанные недостатки устраняются .тем, что анализатор масс-спектрометравыполнен в виде двух плечей, работающих в разных условиях от одного ионного требования к масс-спектрометру, или из симметричных плечей с равным количеством циклов или же несимметричных с повышенной или с пониженной разрешающей способностью.

На чертеже изображен предлагаемый масс-спектрометр.

Анализатор радиочастотного масс-спектрометра состоит из корпуса

1 с двумя плечами 2 и 3, одного общего ионного источника 4 поперечного типа с регулируемыми щелями 5 для электронов, огражденного с боков двумя вольфрамовыми сетками 6, служащими для выхода ионов в плечи анализатора, трубки 7, продолжение гнезда которой является одновременно местом крепления ионного источника к крышке электрических вводов 8, ионизационной камеры 9 и вакуумного крана 10.

В качестве элсктрометров применены стандартные приборы типа

ЭМУ-3; регистрацию ионного тока производят стрелочным прибором или записью на приборс типа ЭПП-09 или визуальным наблюдением картины спектра на осциллографе типа И-4.

Масс-спектрометр работает в интервале давлений от 10-" л м рт. ст. и ниже. Исследуемый газ вводится по трубке 7 в ионизационную камеру

9, в которой электронным ударом производится ионизация газа. Учитывая, что вероятность выхода ионов из ионизационной камеры 9 во все № 129868

Предм ет изобретения

Радиочастотный масс-спектрометр, состоящий из корпуса, ионного источника, электромоторов и вакуумного крана, о тл и ч а ю щ и и с я тем, что, с, целью использования большего количества ионов в единицу времени, а также возможности измерения отношения двух произвольных масс газа, его анализатор выполнен в виде двух плечей, работающих от одного ионного источника.

Редактор Н. И. Мосин

Техред А. Л. Сосина Корректор Г. Е. Кудрявцева

Зак. 5596 Цена 25 коп. Тираж 800

Подл. к печ. 24VI-60 r. Формат бум. TO)(l08 /и Объем 0,17 п. л.

Информационно-издательский отдел Комитета по делам изобретении и открытий при Совете Министров СССР, Москва, Центр, М. Черкасский пер. д. 2 6 I

Типография Комитета по делам изобретений и открытий при Совете Министров ССС1

Москва, Петровка, 14. стороны одинакова (в случае отсутствия электрических и магнитных полей внутри ионизационной камеры), оба плеча 2 и т анализатора должны работать в равных условиях, поэтому используют в два раза большее количество ионов в единицу времени, по сравнению с обычным ионным источником радиочастотного масс-спектрометра.

Образовавшиеся ионы разделяются на плечах 2 и о анализатора или изменением разгоняющего напряжения (U,), или изменением частоты

U<) Ионы, попадая на коллектор, регистрируются известными приборами.
