Устройство для измерения временных параметров прыжков

Устройство для измерения временных параметров прыжков

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике. Цель изобретения - автоматизация измерения прыжков. Устройство содержит переключающий блок 3, состоящий из триггеров 4-6, контактный датчик 1 и счетный блок 12. Для достижения поставленной цели в устройство введены блок 15 контроля блок 2 формирования импульса , блок 7 управления, включающий элементы В и 9 совпадения, репе 10 и формирователь 11 импульсов, а между элементами устройства образованы HOBbie функциональные связи. 2 з.п. ф-лы, 1 ил. Г 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) А1 (я) 4 С 04 F 10/04

1,3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3966614/24-21 (22) 21 .1 0.85 (46) 23.03.87. Бюл. Ф 11 (71) Брянский технологический институт (72) А.H.Ãðóêàëåíêî и В.П.Петряков (53) 681.317 (088.8) (56) Авторское свидетельство СССР

У 258115, кл. G 04 F 8/08, 1977. (5A) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЕРКМЕННЫХ IIAPANETPOB ПРЫЖКОВ (57) Изобретение относится к импульсной технике. Цель изобретения — автоматизация измерения прыжков. Устройство содержит переключающий блок

3, состоящий из триггеров 4 — 6, контактный датчик 1 и счетный блок

12. Для достижения поставленной цели в устройство введены блок 15 контроля, блок 2 формирования импульса, блок 7 управления, включающий элементы 8 и 9 совпадения, реле 10 и формирователь 11 импульсов, а между элементами устройства образованы новые функциональные связи. 2 э.п. ф-лы 1 ил °

1298706 ?

Изобретение относится к импульсной технике и предназначено для регистрации и измерения временных параметров прыжков.

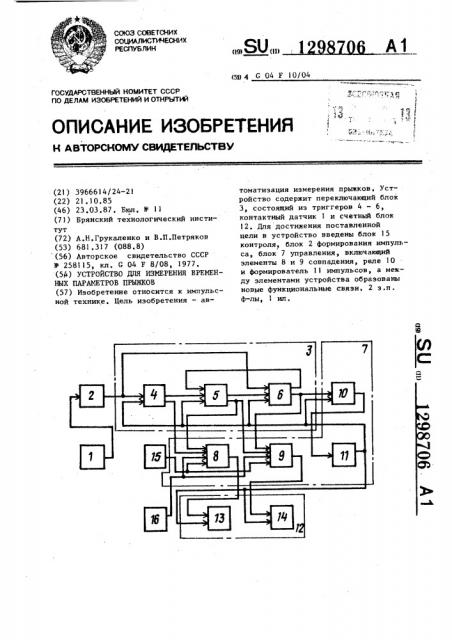

На чертеже представлена блок-схему устройства, Пель изобретения — автоматизация измерения прыжков.

Устройство для измерения временных параметров прыжков содержит контактный датчик 1, блок 2 формирования импульса, переключающий блок

3, состоящий из последовательно соединенных триггеров 4 — 6, блок 7 управления, состоящей из последовательно соединенных элементов 8 и 9 совпадения и последоватепьно соединенных реле 10, и формирователя 11 импульсов, счетный; блок 12, состоящий иэ счетчиков !3 и 14 импульсов, блок 15 контроля и генератор 16, тактовых импульсов, причем выход контактного датчика 1 соединен через блок

2 с первым.входом переключающего блока 3, второй вход которого соединен с первым выходом блока 7, первый выход переключающего блока 3 соединен с первым входом блока 7, второй, третий и четвертый выходы переключающего блока 3 соединены соответственно с вторым, третьим, четвертым входами блока 7, пятый вход которого подключен к выходу генератора 16, первый и второй входы счетного блока 12 соответственно соединены с вторым и третьим выходами блока 7, а третий вход соединен с первым выходом блока 7, выход блока 15 подключен к шестому входу блока 7.

Устройство работает следующим образом, При включении устройства генератор 16 тактовых импульсов начинает вырабатывать прямоугольные импульсы с частотой, например, 1000 Гц, формирователь 11 устанавливает счетчики 13 и 14 блока 12 в нулевое состояние, а триггеры 4 — 6 блока 3 в.исходное для работы состояние. При напрыгивании спортсмена на платформу контактный датчик 1 замыкает цепь, срабатывает блок 2 и триггер 4 меняет свое состояние на рабочее, элемент 8 сов--. падения срабатывает и пропускает тактовые импульсы на счетчик 13, который начинает отсчитывать время фазы опоры. При отрыве спортсмена от платформы размыкается контактный датчик 1, триггер 4 возвращается в исходное состояние, а триггер 5 переходит в рабочее, элемент 8 совпадения запрещает прохождение тактовых импульсов на счетчик 13, а элемент 9 разрешает их прохождение на счетчик 14, который начинает отсчитывать время фазы полета. При вторичном замыкании цепи контактного датчика 1 триггеры 4 и 6 меняют свое состояние, элемент 9 совпадения запрещает прохождение импульсов на счетчик 14, включается реле 10.

По истечении времени индикации двух временных интервалов на выходе формирователя 11 вырабатывается импульс сброса на "0" ° Этот импульс поступает на триггеры 4 — 6, счетчики

13 и 14, и реле 10 переключает уст.— ройство в исходное для работы состояние, Блок 15 контроля служит для проверки работоспособности прибора .

Формула

2, Устройс.тво по и. l, о т л и— ч а ю щ е е с. я тем, что блок управления состоит из первого и второ"

ЗО

5Î

55 изобретения

1, Устройство для измерения временных параметров прыжков, содержащее контактный датчик, счетный блок, переключающий блок, о т л и ч а ю— щ е е с я тем, что, с целью автоматизации измерения, в него введены генератор тактовых импульсов, блок контроля, блок формирования импульса, блок управления, причем выход контактного датчика через блок формирования импульса подключен к первому входу переключающего блока, второй вход которого соединен с первым выходом блока управления, первый выход переключающего блока соединен с первым входом блока управления, второй, третий и четвертый выходы переключающего блока соединены соответственно с вторым, третьим, четвертым входами блока управления ,Э пятый вход которого подключен к выходу генератора тактовых импульсов, первый и второй входы счетного блока соответственно соединены с вторым и третьим выходами блока управления, а третий вход счетного блока соединен с первым выходом блока управле-. ния, выход блока контроля подключен к шестому входу блока управления.

1298706

Составитель И,Мазуров

Редактор Н.Бобкова Техред И.Попович

Корректор О.Луговая

Заказ 887/49 Тираж 371

ВНИИПИ Государственного комитета СССР по делам изобретений и.открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул .Проектная,4 го элементов совпадения, реле, и формирователя импульсов, причем первый выход формирователя импульсов является первым выходом блока, первый вход блока подключен к первому входу первого элемента совпадения, третий вход блока соединен с вторым входом первого элемента совпадения и третьим входом второго элемента совпадения, четвертый, вход соединен с четвертым входом второго элемента совпадения, пятый вход соединен с третьими входами первого и второго элементов совпадения, шестой вход соединен с третьими входами первого и второго элементов совпадения, выход первого элемента совпадения является вторым, а выход второго элемента совпадения — третьим выходами блока управления, выход реле соединен с входом формирователя импульсов.

3. Устройство по и.1, о т л и ч аю щ е е с я тем, что переключающий ° блок содержит первый, второй и третий триггеры, причем первый вход соединен с первыми входами первого и третьего триггеров, вторые входы первого, второго и третьего тригге-, ров объединены и являются вторым входом переключающего блока, перfO вый выход первого триггера соединен с первым входом второго триггера, второй выход первого триггера является вторым выходом переключающего блока, первый выход третьего тригге15 ра соединен с третьим входом второго триггера, первый выход которого соединен с третьим входом третьего триггера, второй выход которого является четвертым выходом переключающего блока, второй выход второго триггера является третьим выходом переключающего блока.
