Реферат



Изобретение относится к телемеханике , а именно к устройствам ввода-вывода информации, используемым в пункта х управления систем телемеханики . Устройство предназначено для приема последовательного кода из линии связи и преобразования его в машинное слово, вводимое в ЭВМ параллельным кодом, и наоборот, преобразования машинного слова, полученного .из ЭВМ параллельным кодом, в последовательный код, выдаваемый в линию связи. Цель изобретения - повышение быстродействия устройства. Цель достигается введением в состав устройства регистра 5 для хранения кода скорости обмена информации, многофазного генератора 7 импульсных последовательностей, мультиплексора 9, злемента 4 задержки, второго..1 и третьего 3 триггеров, дешифратора 13. Введенные элементы позволяют в системах с рассредоточенными объектами производить ввод и вывод информации с различными скоростями. Т ил. о СЛ С lg-5 ю со 00 СП со X

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 С 06 F 13/00, 3/00

®С (. (1ж, g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ЯЯяс »

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР по делАм изОБРетений и ОткРытий (21) 3972219/24-24 (22) 29.10.85 (46) 23.03.87. Бюл. У 11 (71) Научно-исследовательский и проектный институт по комплексной автоматизации в нефтяной и химической промьппленности (72) А.А. Джавадов, Ф.Д. Джафаров, Л.М. Рыскин и Э.Г. Талыбов (53) 681.327(088.8) (56) Авторское свидетельство СССР

В 1229767, кл. G 06 Р 13/00, 1984 °

Авторское свйдетельство СССР

11» 106 1128, кл. С 06 F 13/20, 1982. (54) УСТРОЙСТВО ДЛЯ ВВОДА-ВЫВОДА ИНФОРМАЦИИ (») Изобретение относится к телемеханике, а именно к устройствам ввода-вывода информации, используемым в пунктах управления систем телеме„„SU„„1298759 А1 ханики. Устройство предназначено для приема последовательного кода из линии связи и преобразования его в машинное слово, вводимое в ЭВМ параллельным кодом, и наоборот, преобразования машинного слова, полученного .из ЭВМ параллельным кодом, в последовательный код, выдаваемь»й в линию связи. Цель изобретенияповышение быстродействия устройства.

Цель достигается введением в состав устройства регистра 5 для хранения кода скорости обмена информации, многофазного генератора 7 импульсных последовательностей, мультиплексора

9, элемента 4 задержки, второго. 1 и третьего 3 триггеров, дешифратора

13. Введенные элементы позволяют в системах с рассредоточенными объектами производить ввод и вывод информации с различными скоростями. t нл.

1 1? 98759 2

Изобретение относится к телемеханике, а именно к устройствам вводавывода информации, используемым в пунктнах управления систем телемеханики, и предназначено для приема последовательного кода из линий связи и преобразования его в машинное слово, вводимое в ЭВМ параллельным кодом, и наоборот, преобразования машинного слова, полученного из 3BN параллельным кодом, в последовательный код, выдаваемый в линию связи, Цель изобретения — повьппение быстродействия устройства.

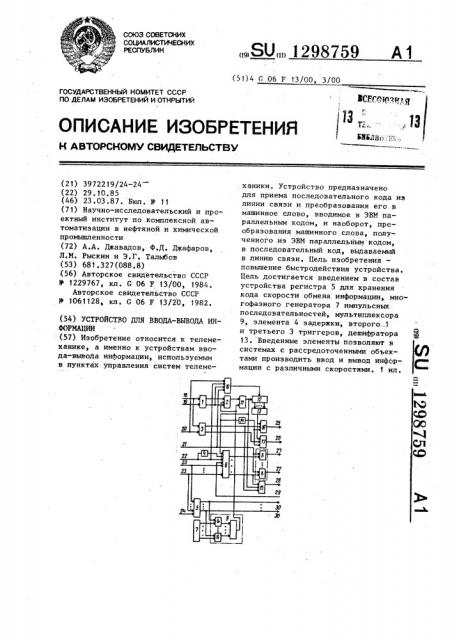

На чертеже приведена структурная схема устройства.

Устройство содержит триггеры

1 — 3, элемент 4 задержки, регистр

5, регистр 6 сдвига, многофазный генератор 7, группу элементов И 8, мультиплексор 9, элемент ИЛИ 10, четвертый элемент И 11, счетчик 12, дешифратор 13, элемент НЕ 14, элементы

И 15 - 17, входы, поступающие из ЗВМ: начала обмена 18, конец обмена 19, приема 20, считывания 21, записи 22, параллельные информационные 23, выбора скорости обмена 24; выходы, поступающие в ЭВМ: готовности к приему

25, готовности к передаче 26, группа информационных 27, информационный выход 28 в линию связи, информационный вход 29 из линии связи, выходы 30 скорости обмена.

Устройство работает следующим образом.

В начале обмена из ЭВМ в регистр

5 через входы 23 выводится код скорости обмена, который стробируется сигналом, поступающим из ЭВМ на вход

24. Сигнал с соответствующего выхода регистра 5 разрешает прохождение импульсной последовательности с выбранной частотой от многофазного генератора 7 на вход элемента И 11 и на тактовый вход триггера 2. После этого из ЭВМ через входы 23 в регистр

6 поступает выводимая информация.

Она записывается в регистре 6 сдвига по сигналу разрешения параллельной записи с входа 22 устройства и стробирующему сигналу параллельной записи с выхода элемента 4 задержки. Далее из ЭВМ через вход 18 поступает сигнал начала обмена, который устанавливает триггер 1 в единичное состояние, В результате снимается сигнал сброса с R-входа триггера 1 и с

55 входа сброса счетчика 12 через элемент ИЛИ 10, а также триггер 3 устанавливается в единичное состояние.

По переднему фронту импульса с выхода мультиплексора 9 триггер 2 устанавливается в единичное состояние и разрешает прохождение импульсов через элемент И 11 на счетный вход счетчика 12. Одновременно импульсы с выхода элемента И 11 поступают на сдвигающий вход регистра 6 (регистр

6 находится в сдвигающем режиме, так как сигнал разрешения параллельной записи с входа 22 снят) и вызывают сдвиг его содержимого. Информационное слово побитно из старшего разряда регистра 6 поступает на первый вход элемента И 15, Последовательныйй вывод информации в линию ра зЪ решается единичным сигналом, поступакнцим на третий вход элемента И 15 с выхода триггер ь 3 и тактируется импульсами, поступающими на второй вход элемента И 15 с выхода элемента И 11. Счетчик 12 подсчитывает число тактов, соответствующих длине передаваемого в линию из регистра

6 слова. Это число дешифрируется в дешифраторе 13 и сигнал в паузе после передачи последнего бита в слове с выхода элемента И 16 поступает в

ЭВМ„ свидетельствуя о завершении передачи информационного слова в линию.

В случае продолжения передачи информации в линию ЭВМ в этой же паузе выводит следующее слово с регистр 6 (это возможно благодаря тому, что быстродействие ЭВМ многократно превосходит скорость обмена устройства с линией связи), При этом очищается счетчик 12 по сигналу записи с входа

22 через элемент ИЛИ 10, Цикл передачи в линию этого слова (и следующиХ слов) осуществляется аналогично описанному выше.

Для перевода устройств» в режим приема информации из линии на его вход 20 в первой йосле передачи последнего слова паузе тактовой последовательности из ЭВМ подается сигнал приема, Триггер 3 устанавливается в нулевое состояние, очищается счетчик 12 через элемент ИЛИ 10. Сигналы в линии связи поступают на последовательный вход регистре 6. Последовательный прием сигналов в регистре 6 тактируется импульсамн, поступающими с выхода элемента Р 11 на

12987

3 сдвигающий вход регистра 6 сдвига, Счетчик 12 подсчитывает число тактов, соответствующих разрядности слова, принимаемого в регистр 6. После определенного количества тактов сигнал с выхода дешифратора 13 поступает на второй вход элемента И 17.

На третий вход элемента И 17 поступает сигнал разрешения приема с инверс- ного выхода триггера 3. Сигнал с вы- 10 хода элемента НЕ 14 в первой после завершения приема слова паузе такто1 вой последовательности поступает через элемент И 17 и выход 26 в ЭВМ, свидетельствуя о конце приема слова 15 на линии. ЭВМ в этой же паузе вводит информацию из регистра 6 через группу элементов И 8 с помощью сигнала считывания, подаваемого на вход 21 устройства. При этом очищается счет- 2р чик 12 через элемент ИЛИ 10 и подготавливается для подсчета длины очередного слова. Прием следующего слова осуществляется аналогично описанному. 25

По завершении цикла обмена из 3ВМ на вход 19 поступает сигнал конца обмена, сбрасывающий триггер 1 в нулевое состояние, Сигнал с инверсного выхода триггера 1 сбрасывает и 3р запирает триггер 2, а также через элемент ИЛИ 10 очищает и запирает счетчик 12.

Сигналы выбора скорости обмена с выходов 30 устройства могут быть использованы в- устройствах и узлах, осуществляющих контроль скорости обмена по линии.

Внедрение предлагаемого устройст-ва позволит получить положительный эффект благодаря повьппению скорости обмена информацией по системе телемеханики в целом путем обеспечения воэможности варьирования скорости обмена информации между устройством 45 и линией связи.

Формула из обретения

Устройство для ввода-вывода информации, содержащее регистр сдвига, счетчик, первый триггер, элемент НЕ, три элемента И, группу элементов И, элемент KIN, информационные выходы регистра сдвига соединены с первыми входами группы элементов И, один из информационных выходов регистра сдвига соединен с первым входом первого элемента И, выход которого явя 4 ляется информационным выходом устройства, последовательный вход регистра сдвига является информационным входом устройства, вторые входы группы элементов И объединены и являются входом считывания устройства, выход элемента НЕ соединен с первым входом второго элемента И, о т л ич а ю щ е е с я тем, чoñ целью повьппения быстродействия устройства, в него введены регистр, два триггера, элемент задержки, четвертый элемент И, мультиплексор, регистр, многофазный генератор, выходы которого подключены к информационным входам мультиплексора, параллельные входы регистра сдвига и информационные входы регистра являются группой информационных входов устройства, управляющий вход регистра является входом выбора скорости обмена устройства, выходы регистра соединены с адресными входами мультиплексора и являются выходами скорости обмена устройства, выход элемента НЕ соединен с первым входом третьего элемента И, выход мультиплексора соединен с первым входом четвертого элемента И и тактовым входом первого триггера, выход которого соединен с вторым входом четвертого элемента

И, выход которого соединен с счетным входом счетчика, вторым входом первого элемента И, входом элемента НЕ и тактовым входом регистра сдвига, D-вход и R-вход первого триггера соединены с прямым и инверсным выходами второго триггера соответственно, инверсный выход второго триггера соединен с первым входом элемента ИЛИ, выход которого подключен к входу сброса счетчика, выходы которого соединены с входами дешифратора, выход которого подключен к вторым входам второго и третьего элементов И, выходы которых являются выходами готовности к приему и готовности к передаче устройства соответственно, S-входы второго и третьего триггеров являются входом начала обмена устройства, вход сброса второго триггера является входом конца обмена устройства, вход сброса третьего триггера соединен с вторым входом элемента ИЛИ и является входом приема устройства, прямой и инверсный выходы третьего триггера соединены с третьими входами второго и третьего элементов И соответственСоставитель И. Карнова

Техред Л.Сердюкова КорректоР Л. Пилипенко

Редактор Е. Папп

Заказ 891/52 Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

5 1298759 6 но, прямой выход третьего триггера задержки являются входом записи устсоединен с третьим входом первого ройства, выход элемента задержки сое-. элемента И, третий вход элемента ИЛИ динен с входом стробирования паралявляется входом считывания устройст- лельной записи регистра сдвига, выва, вход разрешения параллельной ходы группы элементов И являются записи регистра сдвига, четвертый группой информационных выходов уствход элемента ИЛИ и вход элемента ройства.
